Kadjar 1.5 DCI de 2019 finition intens full Led.
-
-
-
Il faut ouvrir le véhicule et ouvrir le coffre pour les voir.
-
Caméra de recul.
-
Bouton d'ouverture du coffre.
-
Position des éclairages de plaque.
-
Fente pour passer un tournevis plat pour décliper le bloc support ampoule.
-
Passage du tournevis pour retirer le bloc du bandeau de coffre.
-
-
-

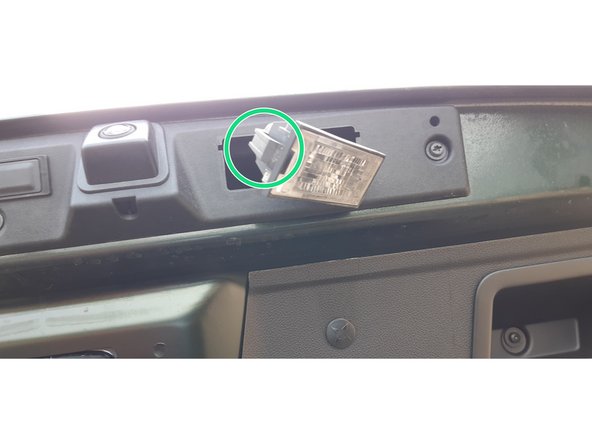

Ici le bloc support est retirer du bandeau.
-

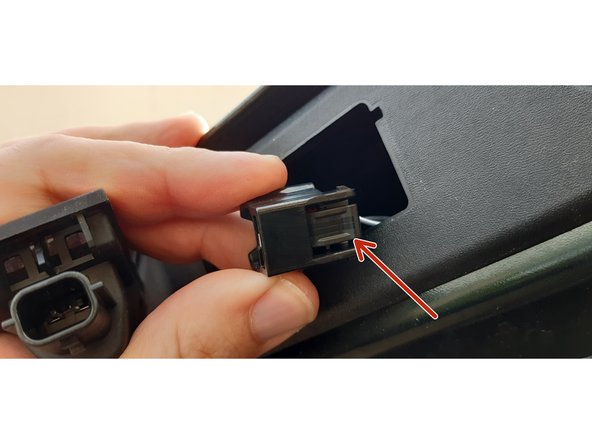

On voit le clip de maintien de celui-ci.
-
Déclipser le connecteur du câble d'alimentation de ce bloc en appuyant sur le verrouillage.
-
-
-
Il faut retirer le couvercle transparent pour avoir accès à l'ampoule.
-

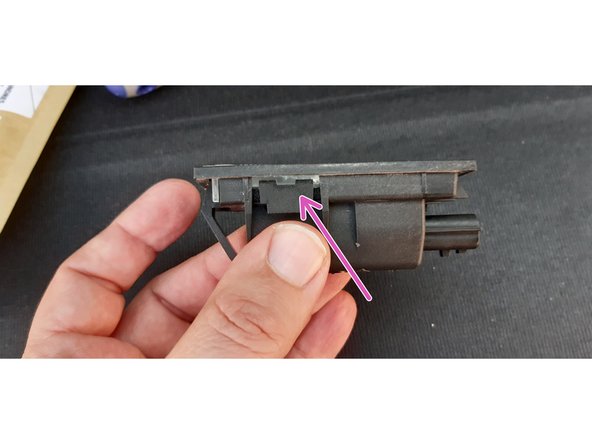

Il y a un clip de chaque coté pour retirer le couvercle transparent.
-

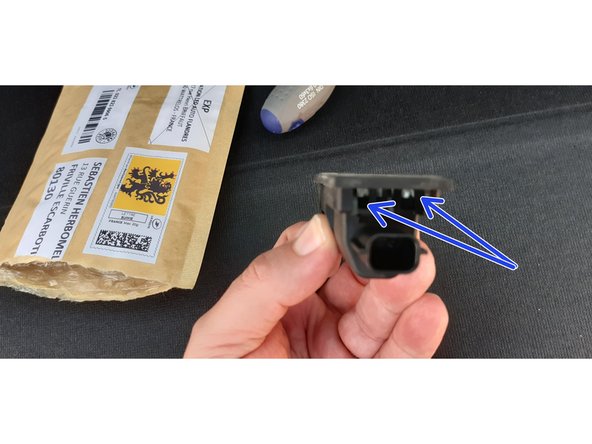

Ici les deux ergots à dégager en dernier lors du soulèvement du capot.
-
Les clips sont peu épais et fragile.
-
-
-
Ici le couvercle est retiré.
-
On voit l'ampoule d'origine en place.
-
Ici l'ampoule retirée de son bloc d'éclairage.
-
-
-

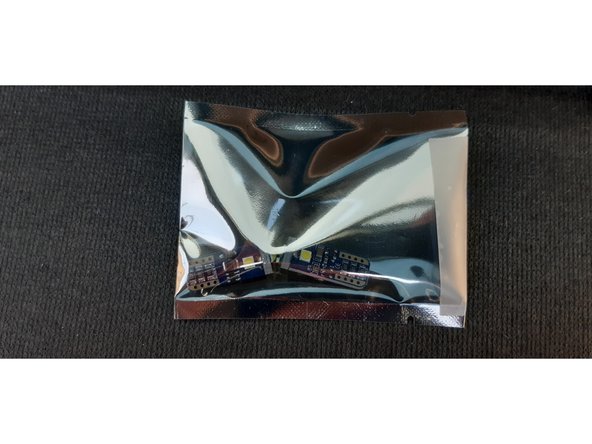

Sachet des modules LED allant remplacer les ampoules W5W.
-
Voici les deux produits l'un a coté de l'autre.
-
L'ampoule d'origine W5W.
-
Le module LED.
-
Attention à l'électricité statique lors de l'ouverture du sachet des modules LED.
-
-
-

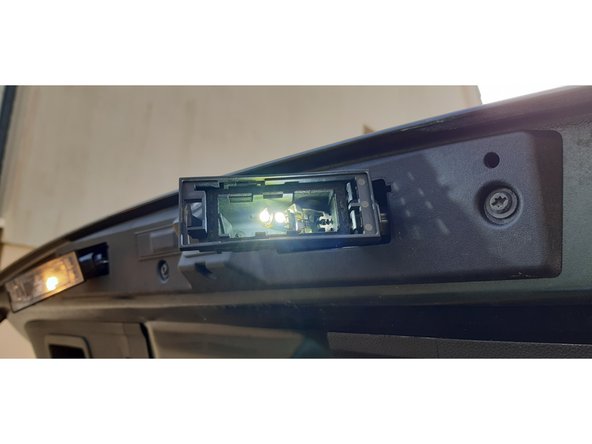

Mise en place du bloc support avant de refermer le couvercle transparent.
-

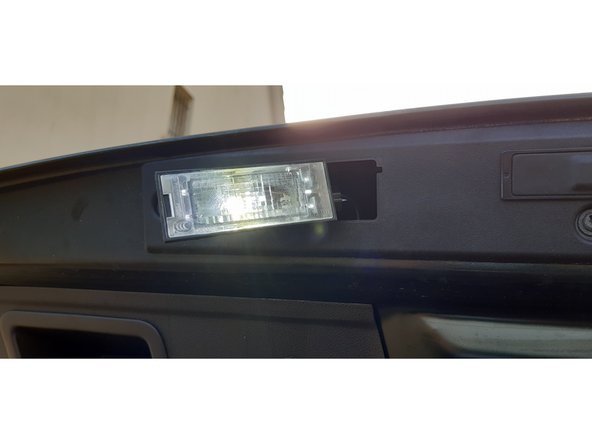

Mise sous tension en allumant les veilleuses.
-

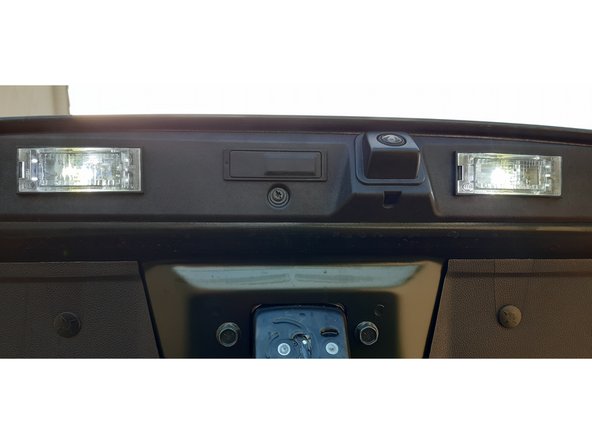

On voit la différence de luminosité entre les deux.
-
Mise en place du couvercle et repositionnement du bloc d'éclairage.
-
Procéder de la même méthode pour le deuxième bloc d'éclairage.
-
Voici le résultat de ce remplacement.
-
