Introduction
Motorisation du véhicule 1.4 HDi 70 cv
Tools
Parts
-
-
Sous le volant, tirer sur le cache, en passant les doigts dans l'ouverture sous le levier de verrouillage de la colonne de direction.
-
Récupérer la petite pince rouge jointe sur la garniture pour la manipulation des fusibles
-
Platine 1
-
-
-
Toujours sous le volant mais plus bas, à gauche de la poignée rouge permettant l'ouverture du capot.
-
Tirer sur la poignée du cache pour accéder à la Platine 2.
-
-
-
Pour accéder à la Platine 3, tourner d'1/4 de tour l'agrafe de fixation du cache du conduit d'air et tirer sur le cache pour le déposer.
-

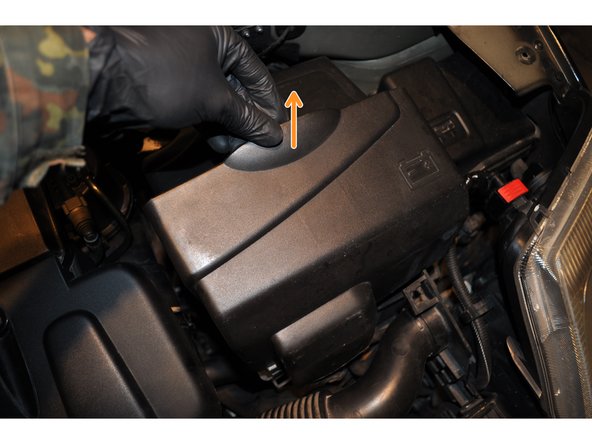

Déposer le cache avant de la batterie, en tirant dessus par sa pognée.
-
De la même manière, tirer le cache arrière.
-
-
-
Déclipper le couvercle du boitier en pinçant les languettes, à la main et à l'aide d'un petit tournevis plat.
-
Déposer le couvercle en le tirant.
-
A la repose veiller à bien repositionner le couvercle pour en assurer l'étanchéité.
-
Annulation : je n'ai pas terminé ce tutoriel.
6 autres ont terminé cette réparation.
3 commentaires
Comme pour Echange du phare, tuto simple et efficace. 5* dans le manuel des tutos
Merci pour les photos qui m’ont permis de trouver cette boîte à fusibles et résoudre mon problème…
bonjour,
Comment savoir à quoi correspondent les fusibles sur C2 1,4 HDI exclusive ?
cordialement
