Vidéo d'introduction

  1. Voici toutes les pièces que vous devrez avoir pour poser votre porte-vélos Préparer le montant en insérant la vis de bridage Préparer le montant en insérant la vis de bridage
    • Voici toutes les pièces que vous devrez avoir pour poser votre porte-vélos

    • Préparer le montant en insérant la vis de bridage

  2. Ajouter la rondelle Ajouter la rondelle Ajouter la rondelle
    • Ajouter la rondelle

  3. Ajouter le buttoir Ajouter la roue de serrage

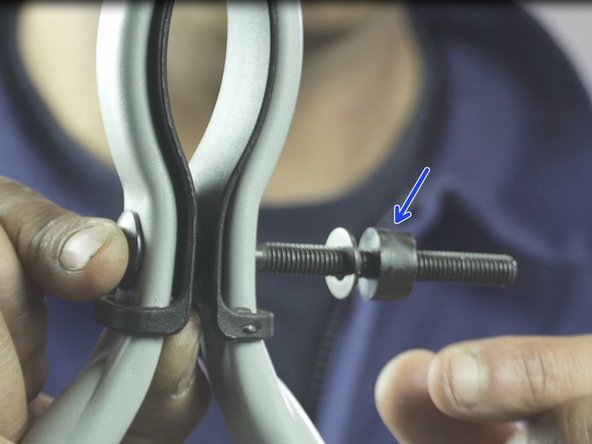

    • Ajouter le buttoir

    • Ajouter la roue de serrage

  4. Superposer les deux rails pour n'en former qu'un Superposer les deux rails pour n'en former qu'un Superposer les deux rails pour n'en former qu'un

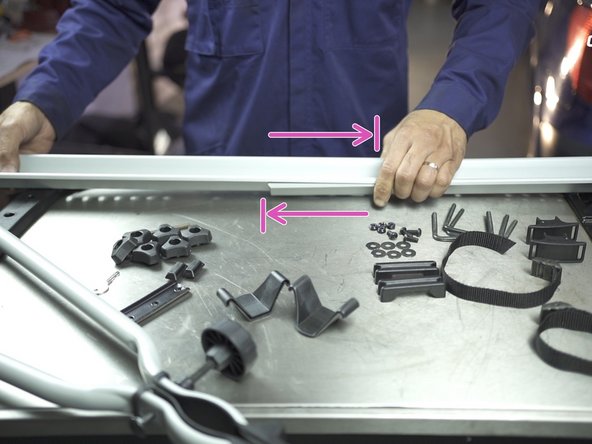

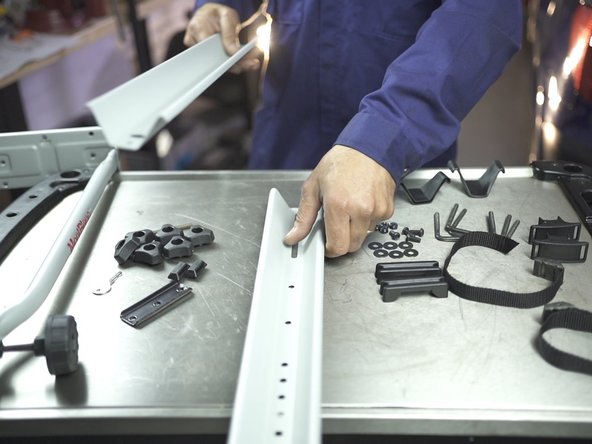

    • Superposer les deux rails pour n'en former qu'un

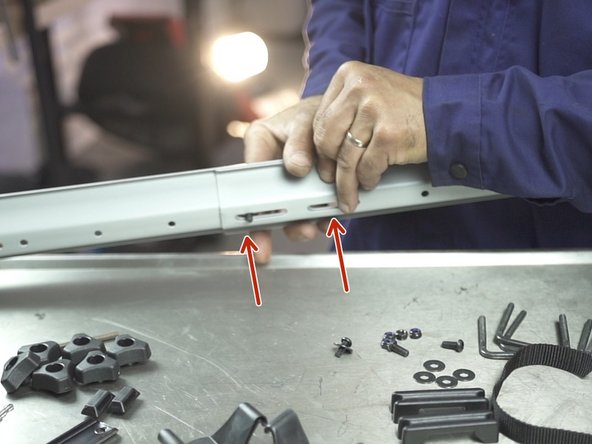

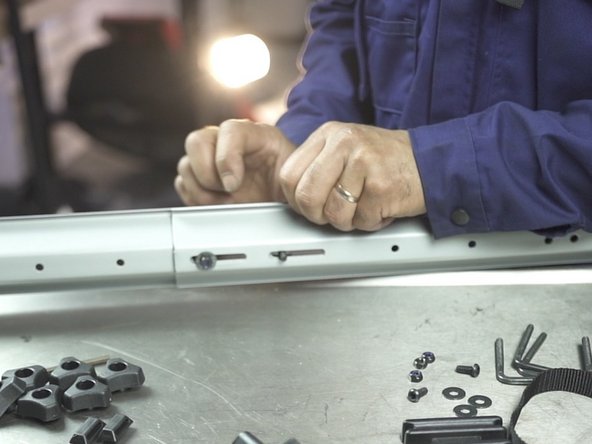

  5. Placer deux vis dans les trous dédiés Placer deux vis dans les trous dédiés
    • Placer deux vis dans les trous dédiés

  6. Placer une rondelle et un écrou par vis Serrer les deux écrous à l'aide de la clé allen fournis et d'une clé à pipe de 9 Serrer les deux écrous à l'aide de la clé allen fournis et d'une clé à pipe de 9
    • Placer une rondelle et un écrou par vis

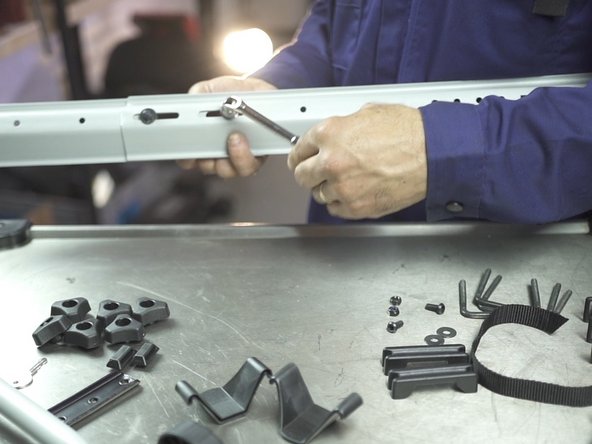

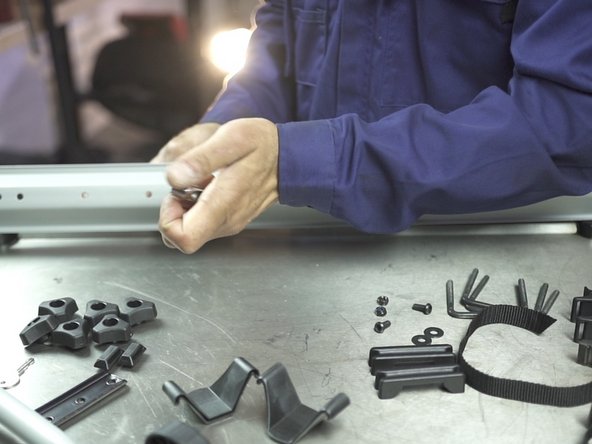

    • Serrer les deux écrous à l'aide de la clé allen fournis et d'une clé à pipe de 9

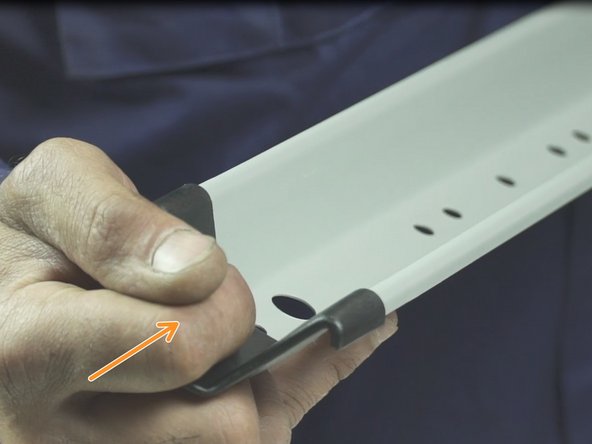

  7. Insérer à chaque extrémités du rail les 2 protections en plastique Insérer à chaque extrémités du rail les 2 protections en plastique
    • Insérer à chaque extrémités du rail les 2 protections en plastique

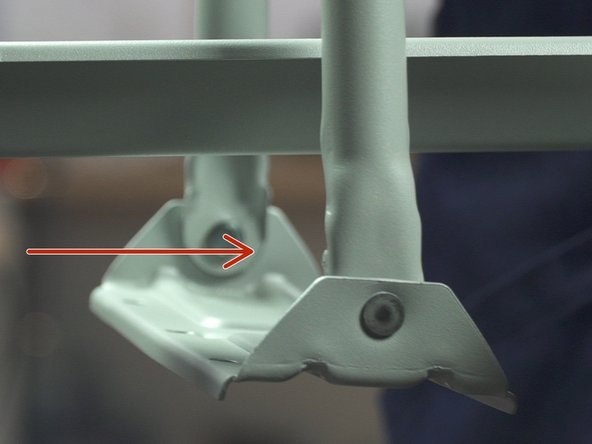

  8. Placer le montant au tour du rail Placer deux vis
    • Placer le montant au tour du rail

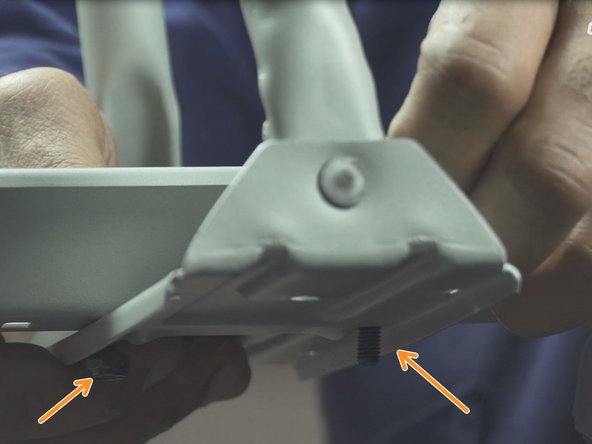

    • Placer deux vis

  9. Serrer les deux écrous

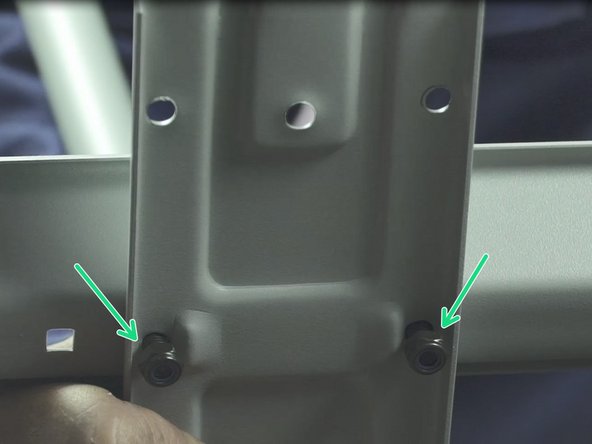

    • Serrer les deux écrous

  10. Poser la cale sur les "U" d'assemblage Répéter l'action 2 fois Positionner le porte vélos sur vos barres de toit

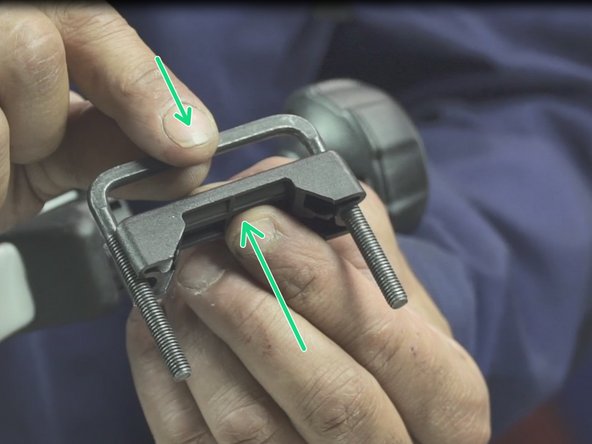

    • Poser la cale sur les "U" d'assemblage

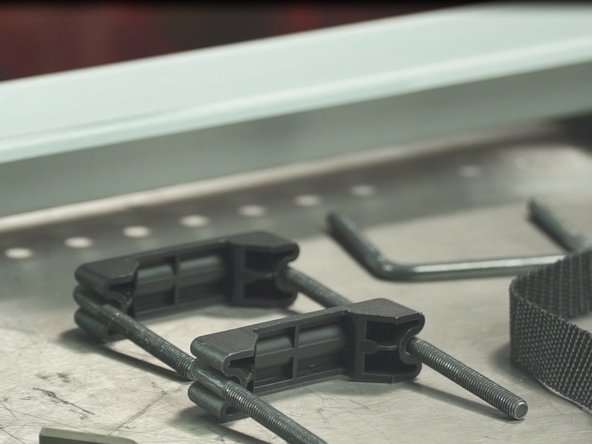

    • Répéter l'action 2 fois

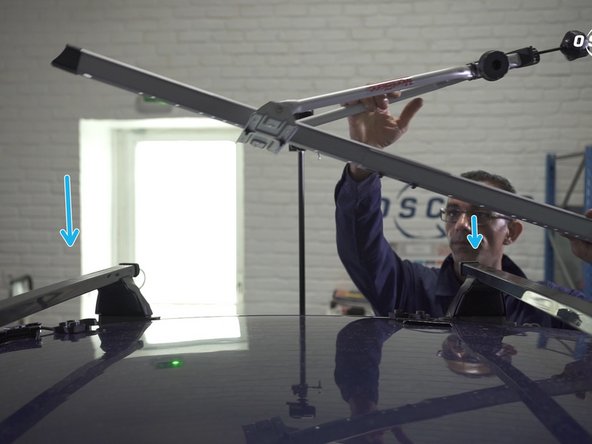

    • Positionner le porte vélos sur vos barres de toit

  11. Placer les "U" de verrouillage par le dessous des barres de toit Serrer à l'aide des vis papillons Répéter l'action de l'autre coté sans bloquer

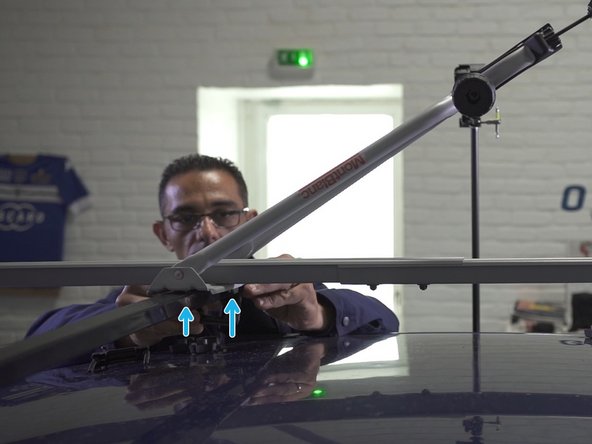

    • Placer les "U" de verrouillage par le dessous des barres de toit

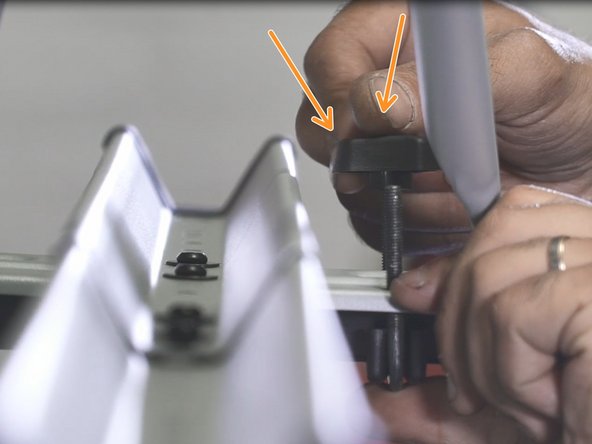

    • Serrer à l'aide des vis papillons

    • Répéter l'action de l'autre coté sans bloquer

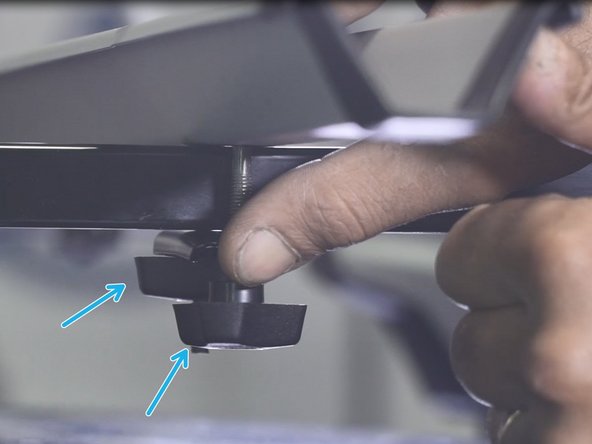

  12. Placer le troisième "U" à l'arrière du rail Glisser la plaque d'appuis par le dessous Visser les deux papillons

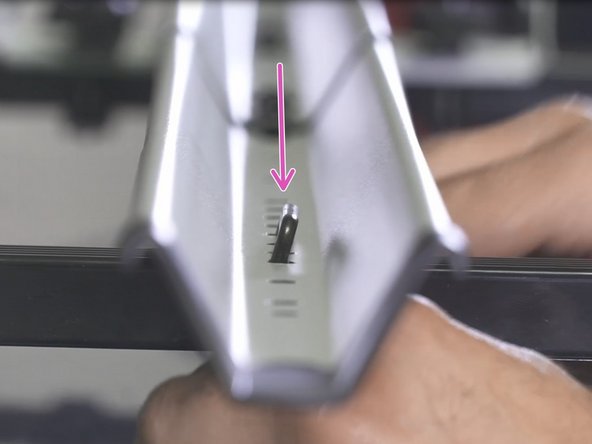

    • Placer le troisième "U" à l'arrière du rail

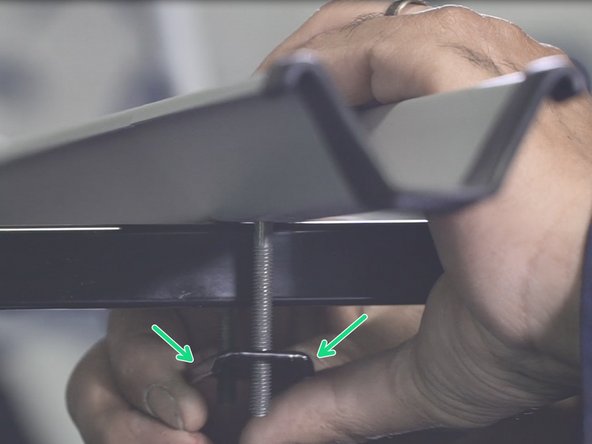

    • Glisser la plaque d'appuis par le dessous

    • Visser les deux papillons

  13. Ajuster l'alignement du rail sur les barres avant de bloquer les papillons des "U" Ajuster l'alignement du rail sur les barres avant de bloquer les papillons des "U" Ajuster l'alignement du rail sur les barres avant de bloquer les papillons des "U"

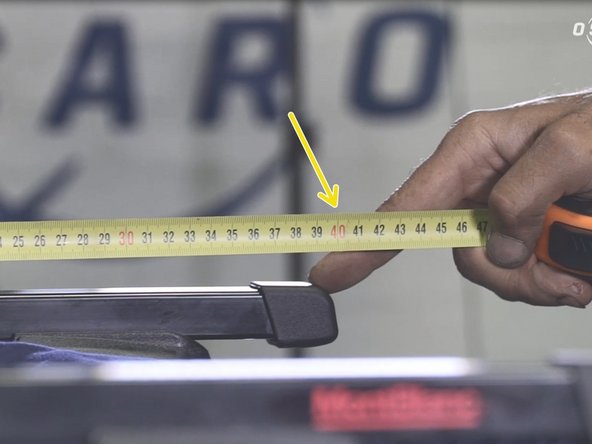

    • Ajuster l'alignement du rail sur les barres avant de bloquer les papillons des "U"

  14. Bloquer les boulons des rails Bloquer les boulons des rails

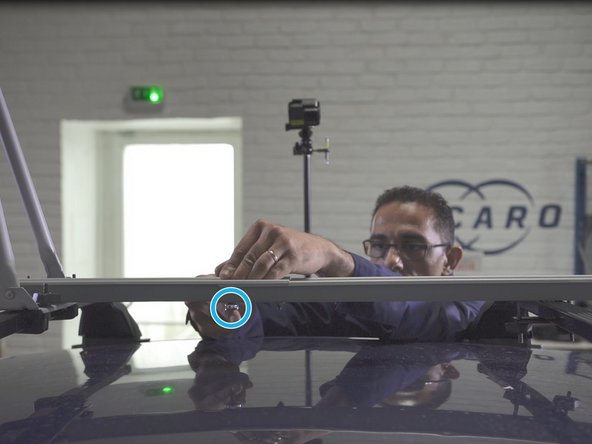

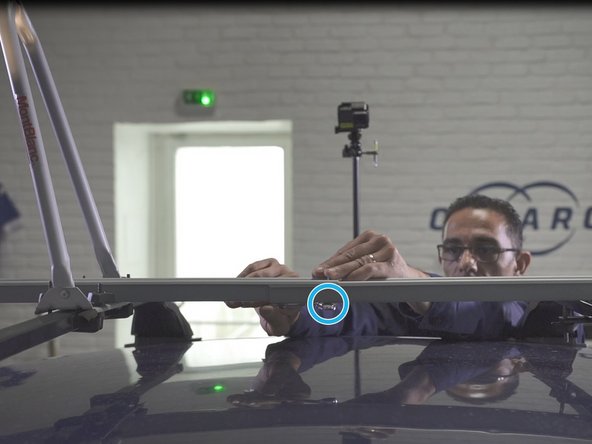

    • Bloquer les boulons des rails

  15. Placer le vélo sur le porte vélo, n'hésitez pas à vous faire aider Relever le montant en écartant la mâchoire jusqu'à saisir le cadre du Vélos Relever le montant en écartant la mâchoire jusqu'à saisir le cadre du Vélos
    • Placer le vélo sur le porte vélo, n'hésitez pas à vous faire aider

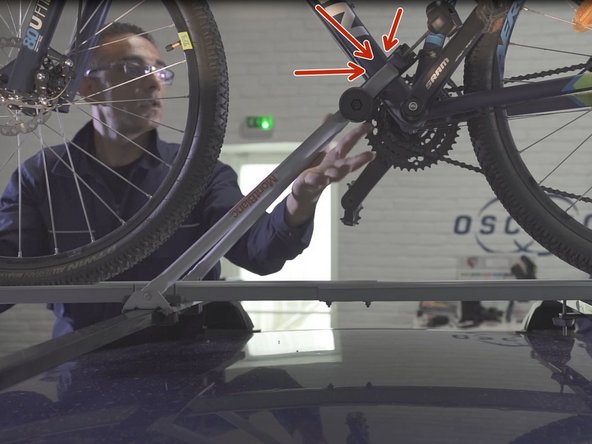

    • Relever le montant en écartant la mâchoire jusqu'à saisir le cadre du Vélos

  16. Verrouiller la mâchoire en basculant la vis Brider la mâchoire en serrant les deux roues

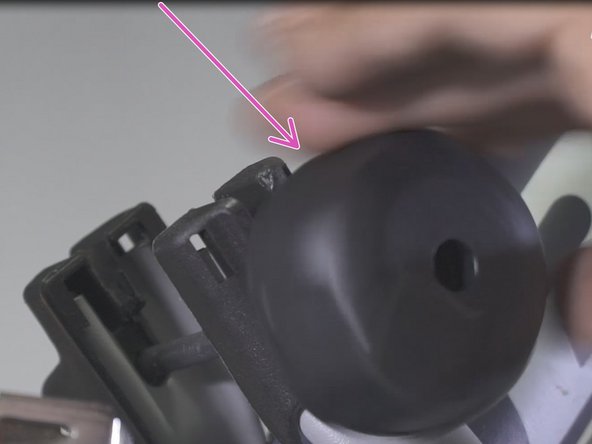

    • Verrouiller la mâchoire en basculant la vis

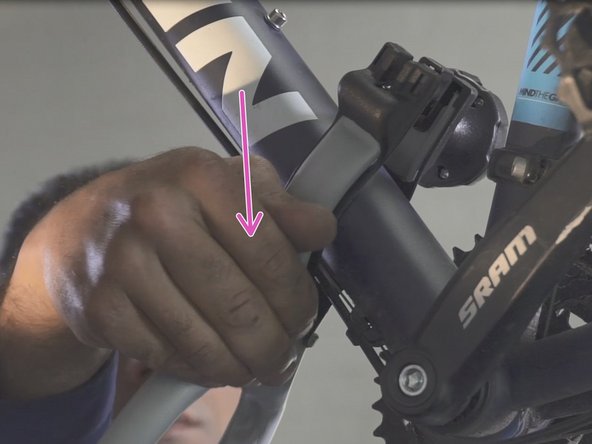

    • Brider la mâchoire en serrant les deux roues

  17. Sangler les roues sur le rail Si besoin, utiliser la cale Si besoin, utiliser la cale
    • Sangler les roues sur le rail

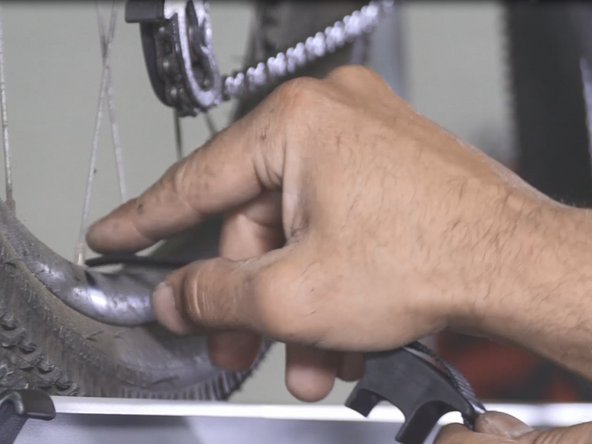

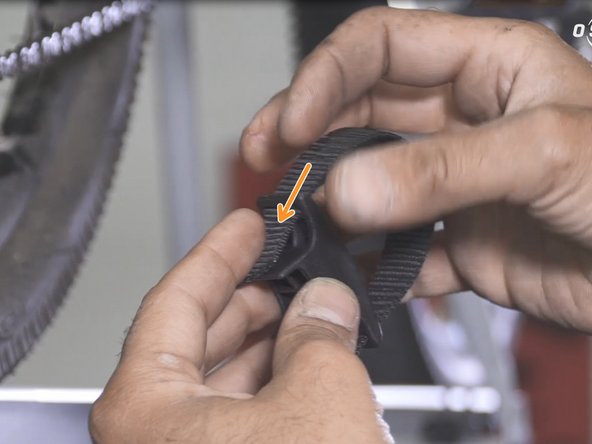

    • Si besoin, utiliser la cale

  18. Clipser le guide inférieur Serrer fermement la sangle Serrer fermement la sangle

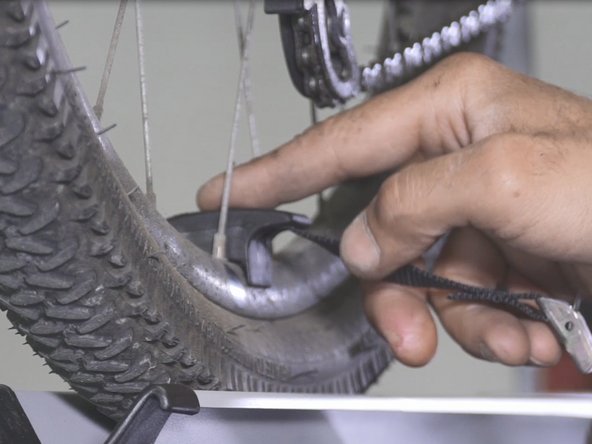

    • Clipser le guide inférieur

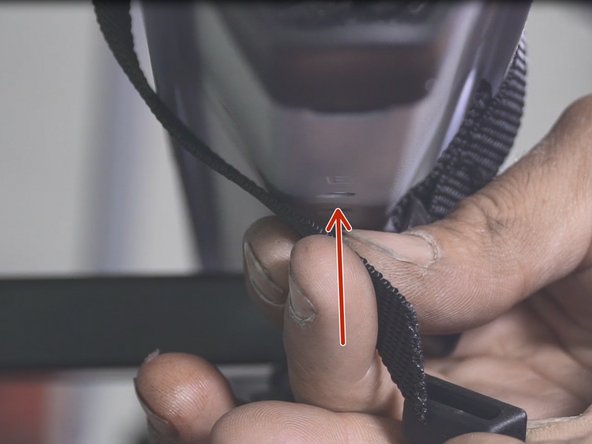

    • Serrer fermement la sangle

  19. Répéter l'opération sur le pneu avant Répéter l'opération sur le pneu avant Répéter l'opération sur le pneu avant

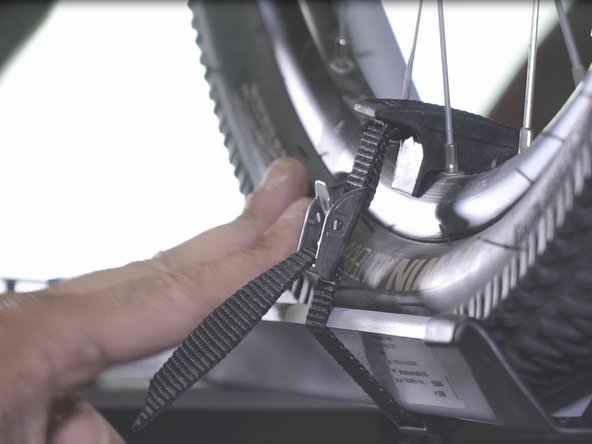

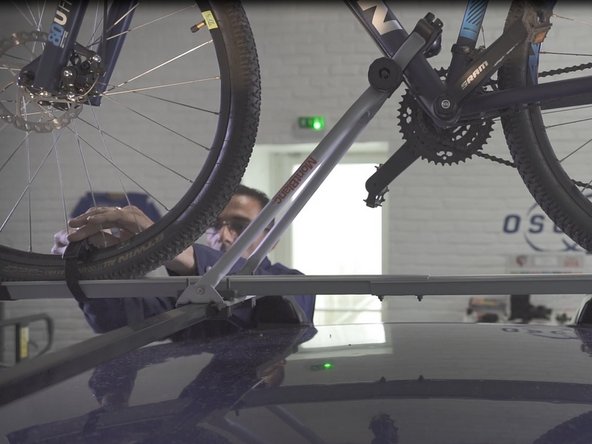

    • Répéter l'opération sur le pneu avant

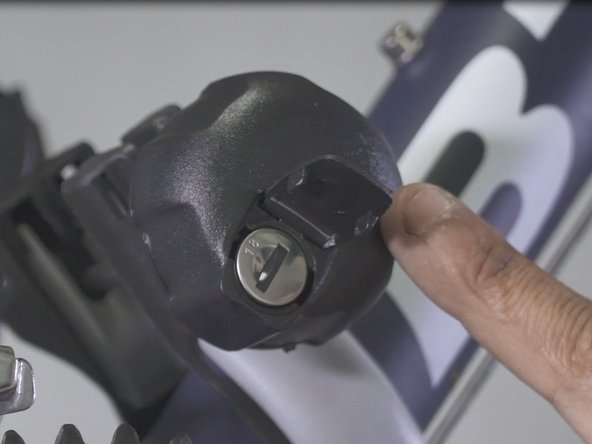

  20. Fermer le verrou pour éviter touts vols. Le vélo est installé. Le vélo est installé.

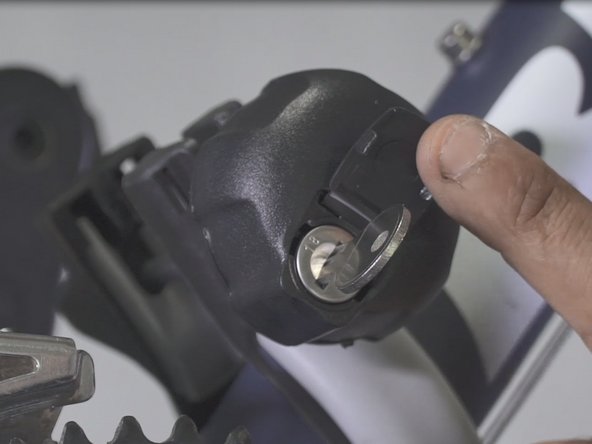

    • Fermer le verrou pour éviter touts vols.

    • Le vélo est installé.
