Outils

Aucun outil requis.

Pièces

Vidéo d'introduction

  1. Repérer les pièces du kit
    • Repérer les pièces du kit

  2. Repérer les pièces du kit
    • Repérer les pièces du kit

    • Chaque patin comporte un numéro, ils possèdent chacun un emplacement par rapport au toit

    • 4 emplacements sont disponibles pour les patins

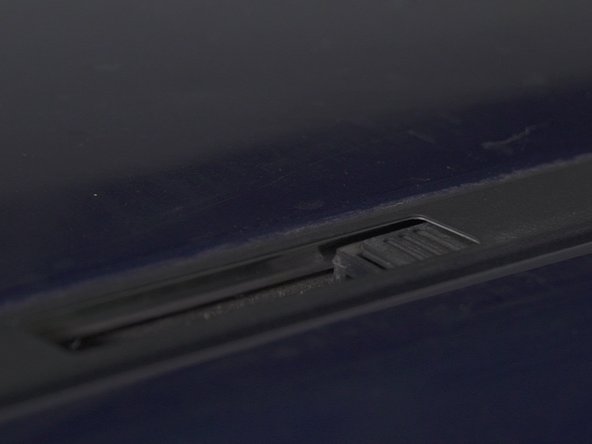

    • Pour libérer l'accès à ces emplacements, enfoncer la trappe et la pousser sur le côté

    • Répéter la même opération sur les 4 emplacements

    • Répéter la même opération sur les 4 emplacements

    • Répéter la même opération sur les 4 emplacements

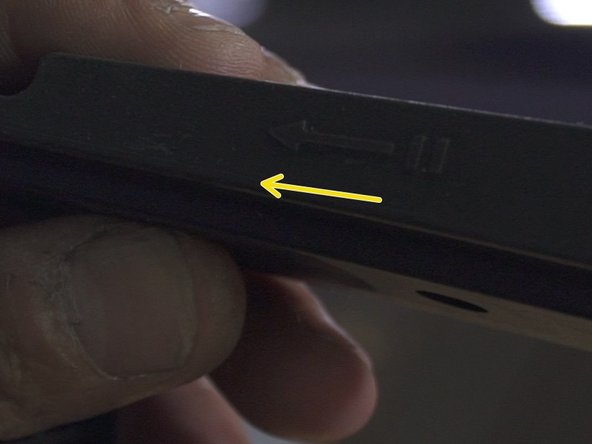

    • Une flèche indique la face avant du véhicule, placer la flèche en direction de l'avant

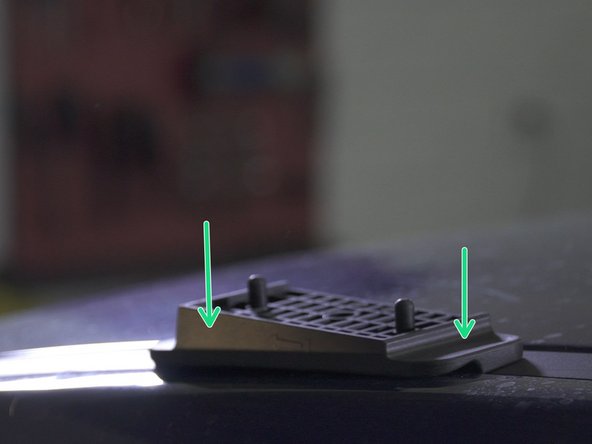

    • Poser le patin sur l'emplacement

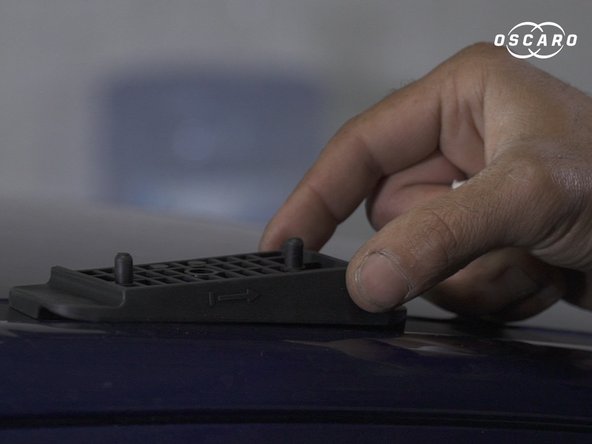

    • Répéter la même opération pour les autres patins

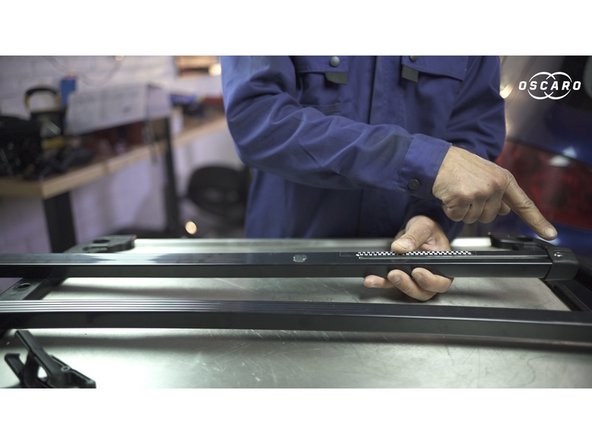

    • Séparer les barres en deux

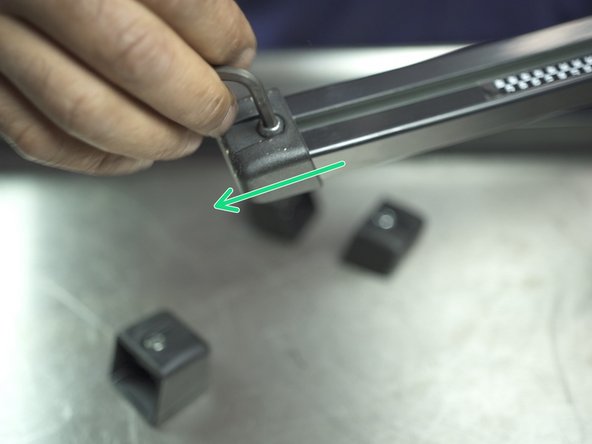

    • Retirer les caches au bout des barres à l'aide d'une clé allen

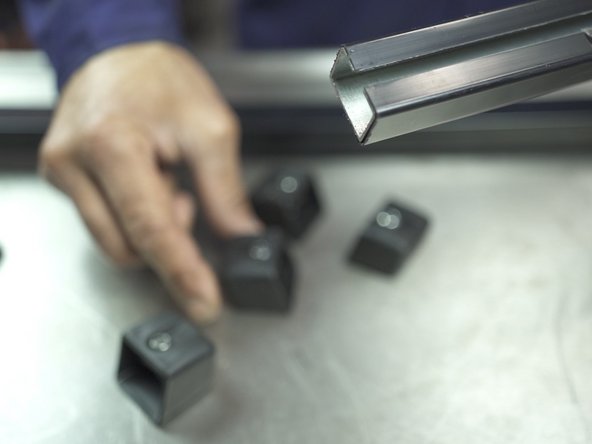

    • Retirer les 4 caches

    • Desserrer les 4 supports

    • Placer 2 supports sur la première barre puis replacer les caches retirés précédemment

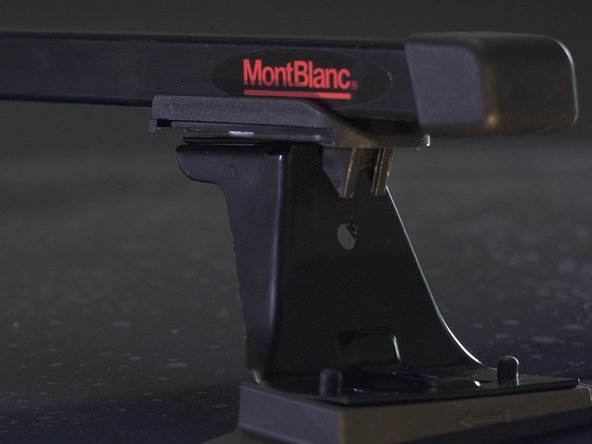

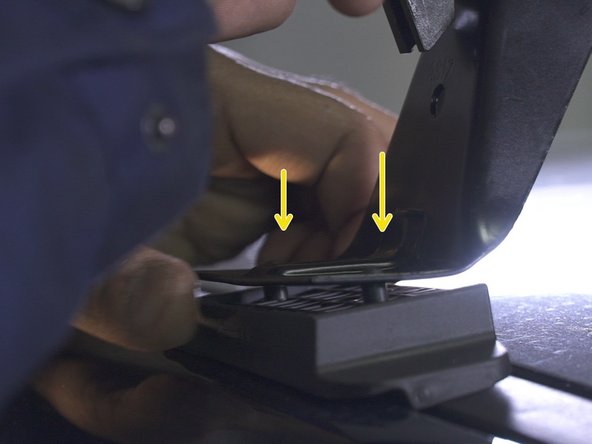

    • Placer la première barre, les support sur les patins

    • Insérer un commentaire.

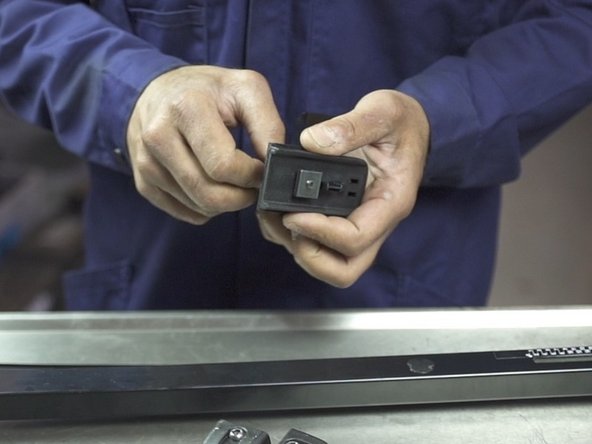

    • Monter les deux autres supports sur la seconde barre

    • Placer la seconde barre, les support sur les patins

    • Insérer un commentaire.

    • Placer deux rondelles par vis, une ondulée et une plate

    • Insérer une vis par support et serrer la à l'aide de la clé allen

    • Insérer une vis dans le second support

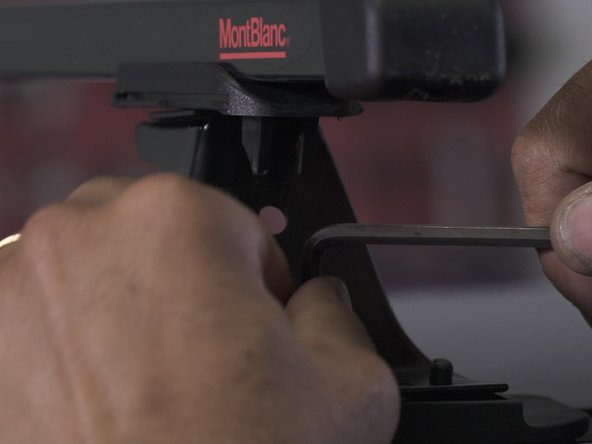

    • Serrer sans trop forcer chaque côté de la barre

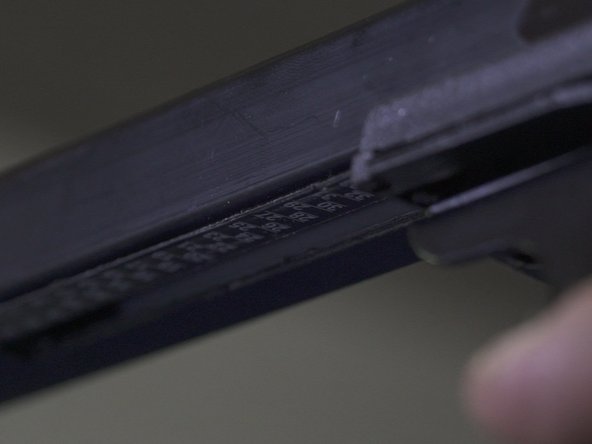

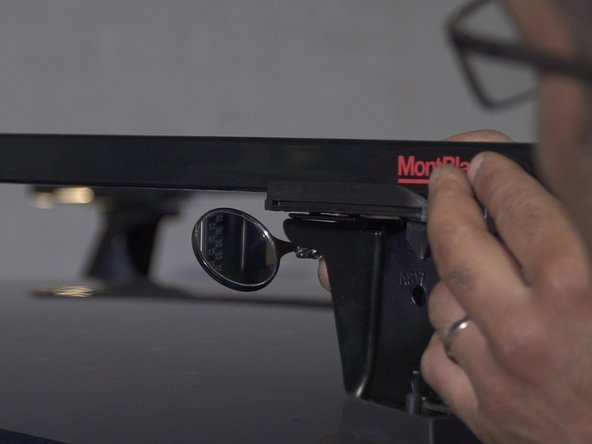

    • Ajuster la longueur des barres à l'aide de la règle se trouvant sous la barre

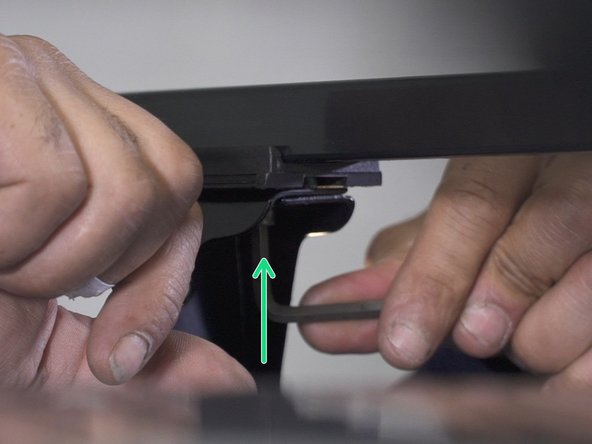

    • Resserrer la vis sous la barre pour bloquer cette dernière

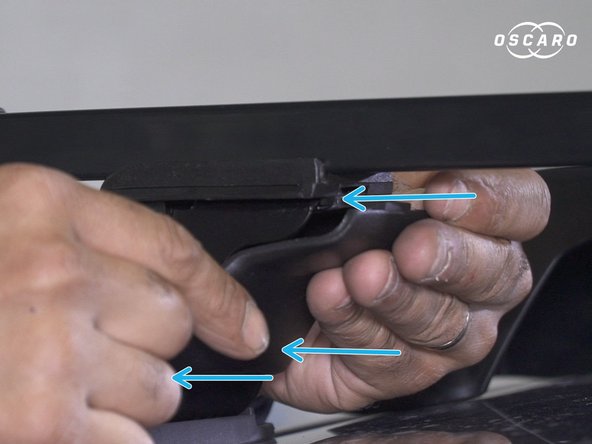

    • Placer les caches des support une fois la vis serrée

    • Poser le second cache support du côté extérieur

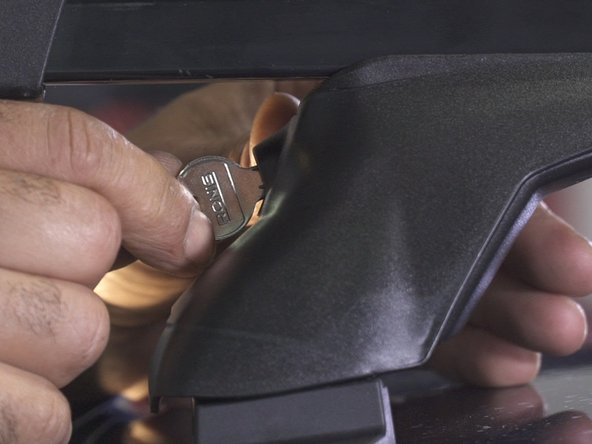

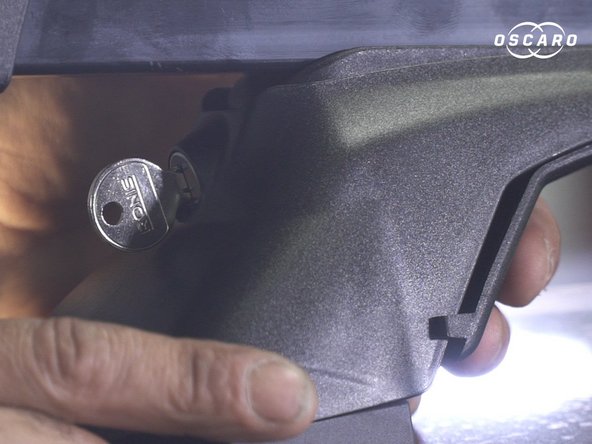

    • Verrouiller avec la clé puis la récupérer

    • Une fois les 4 clés récupérés

    • Secouer les barres pour vérifier la bon maintient
