Introduction

Il est impératif de suivre ce tutoriel avec la notice fourni avec votre attelage pour les couple de serrage.

Pièces

  1. Vérifier que toutes les pièces soient présentes Vérifier que toutes les pièces soient présentes
    • Vérifier que toutes les pièces soient présentes

  2. Installer le premier support de fixation sur les écrous déjà présent sur le véhicule Installer le premier support de fixation sur les écrous déjà présent sur le véhicule
    • Installer le premier support de fixation sur les écrous déjà présent sur le véhicule

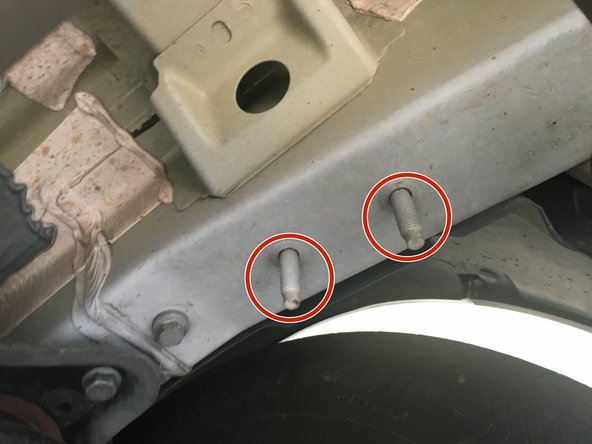

  3. Faite la même chose de l'autre côté Faite la même chose de l'autre côté
    • Faite la même chose de l'autre côté

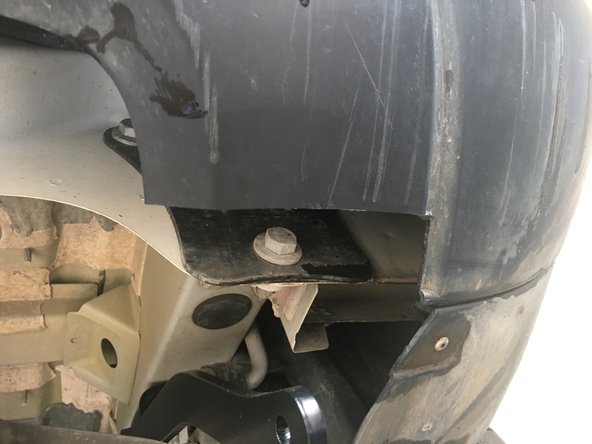

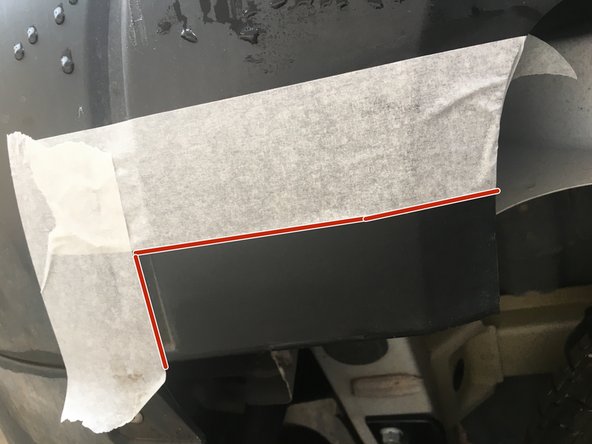

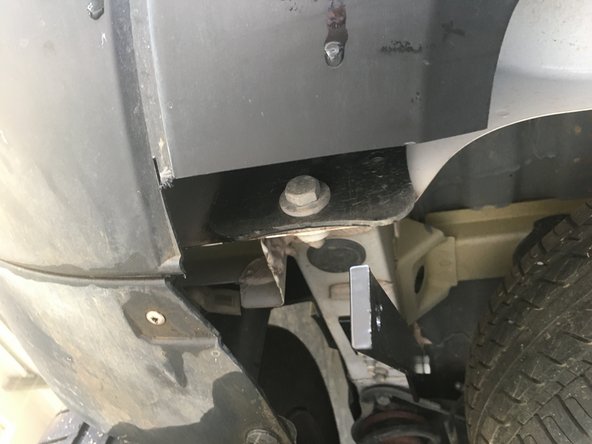

  4. Procéder à la découpe du pare-chocs des deux coté à l'aide du gabarit fourni avec l'attelage Procéder à la découpe du pare-chocs des deux coté à l'aide du gabarit fourni avec l'attelage Procéder à la découpe du pare-chocs des deux coté à l'aide du gabarit fourni avec l'attelage
    • Procéder à la découpe du pare-chocs des deux coté à l'aide du gabarit fourni avec l'attelage

  5. Installer les barres de l'attelage sur les supports précédemment monté Installer les barres de l'attelage sur les supports précédemment monté
    • Installer les barres de l'attelage sur les supports précédemment monté

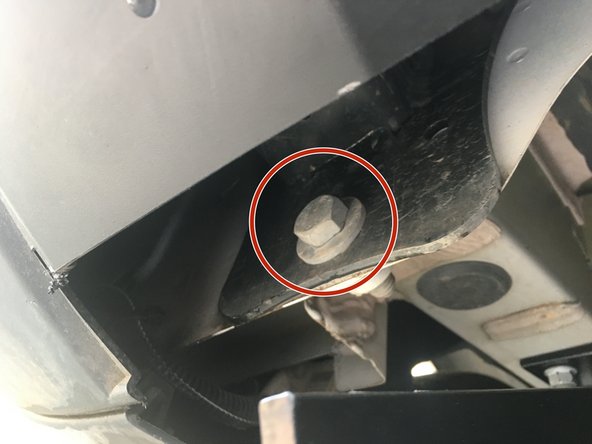

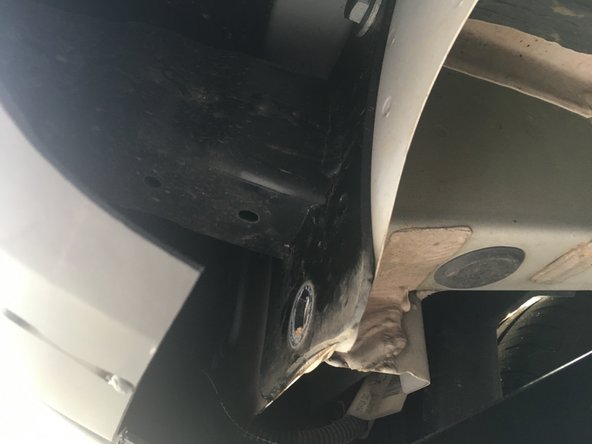

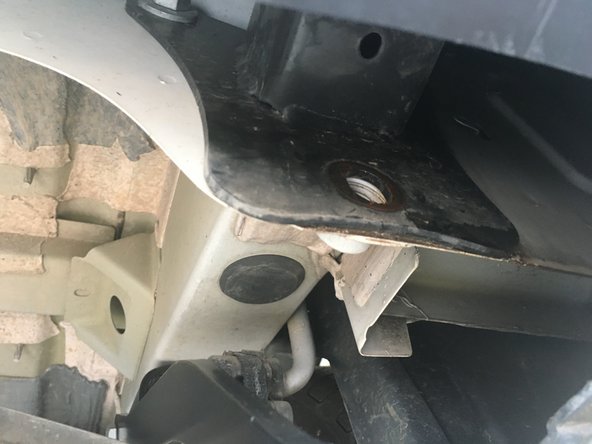

  6. Retirer la vis de la traverse Retirer la vis de la traverse
    • Retirer la vis de la traverse

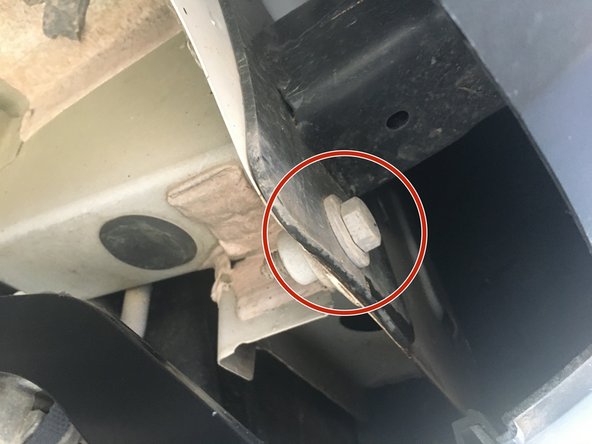

  7. Retirer la vis de la traverse Retirer la vis de la traverse
    • Retirer la vis de la traverse

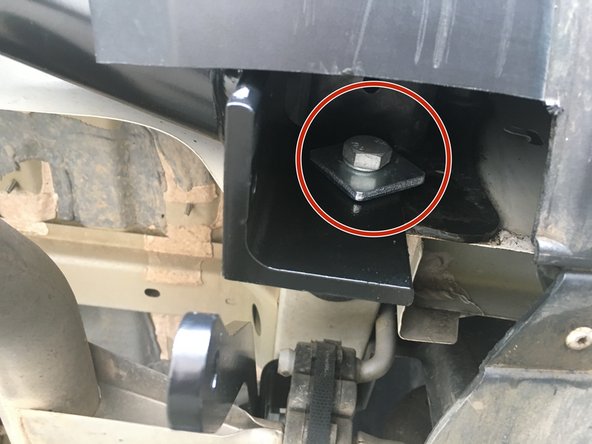

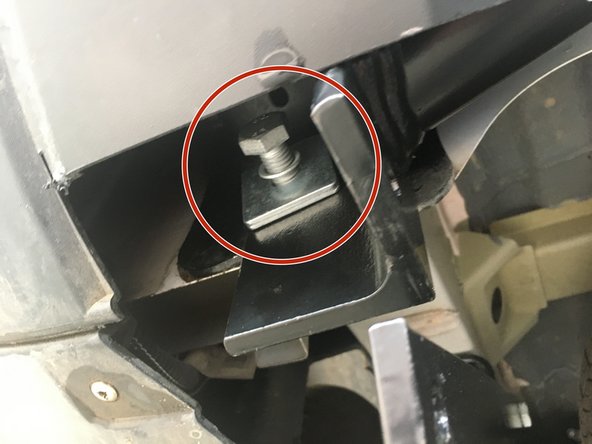

  8. Installer l'attelage et insérer les deux vis avec rondelles à la place des vis de la traverse Installer l'attelage et insérer les deux vis avec rondelles à la place des vis de la traverse
    • Installer l'attelage et insérer les deux vis avec rondelles à la place des vis de la traverse

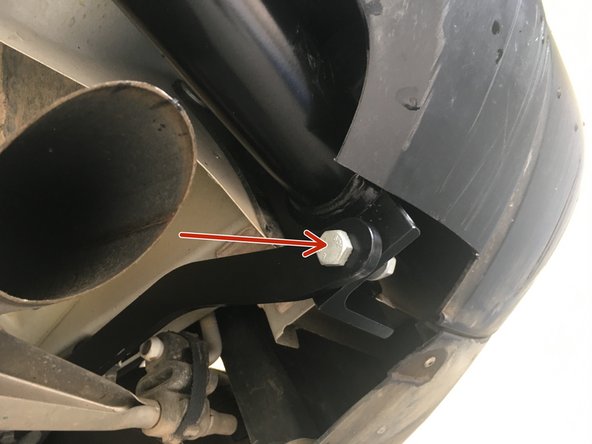

  9. Assembler les deux partie de l'attelage Assembler les deux partie de l'attelage
    • Assembler les deux partie de l'attelage

  10. Une fois toutes les pièces installé, serrer l'ensemble des vis de l'attelage au couple indiqué sur la notice de montage Une fois toutes les pièces installé, serrer l'ensemble des vis de l'attelage au couple indiqué sur la notice de montage
    • Une fois toutes les pièces installé, serrer l'ensemble des vis de l'attelage au couple indiqué sur la notice de montage

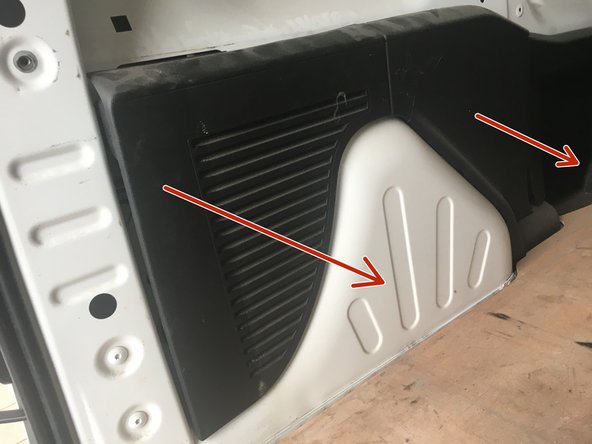

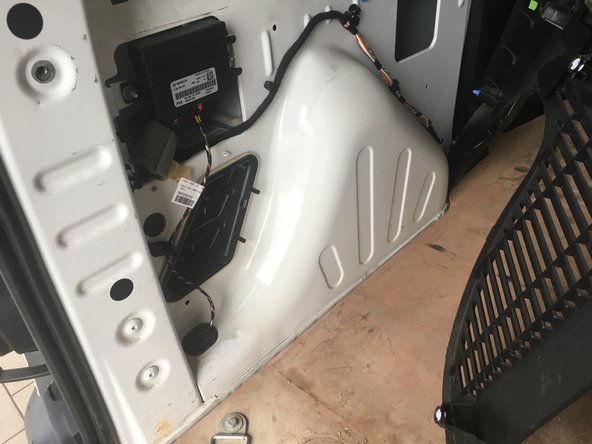

  11. Dégarnir les habillages en les déclipsant Dégarnir les habillages en les déclipsant
    • Dégarnir les habillages en les déclipsant

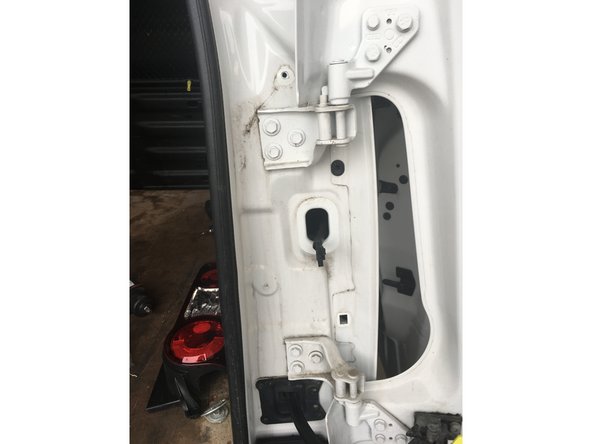

  12. Démonter les deux feux arrière Démonter les deux feux arrière
    • Démonter les deux feux arrière

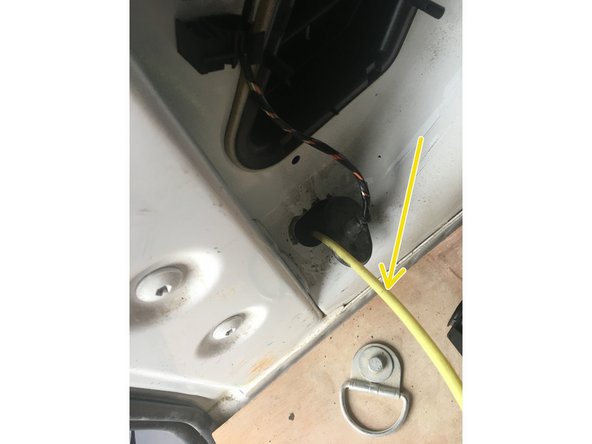

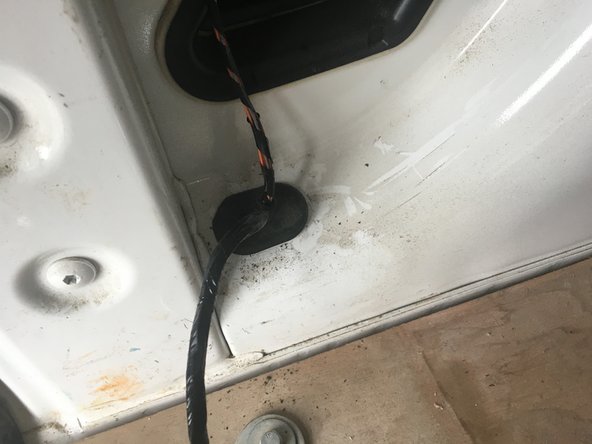

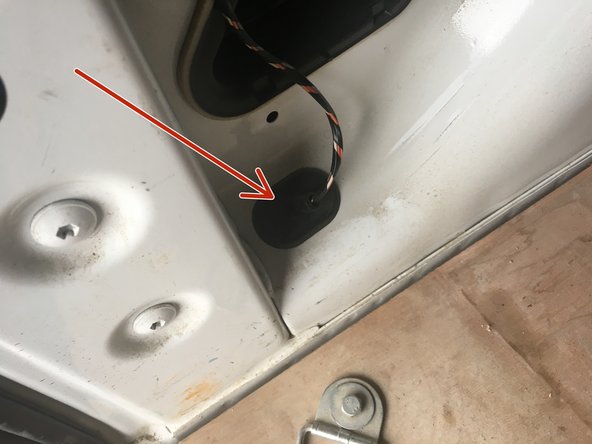

  13. Passer le faisceau à travers la caisse au niveau du faisceau déja présent Utiliser un passe fil pour facilité son passage. Utiliser un passe fil pour facilité son passage.
    • Passer le faisceau à travers la caisse au niveau du faisceau déja présent

    • Utiliser un passe fil pour facilité son passage.

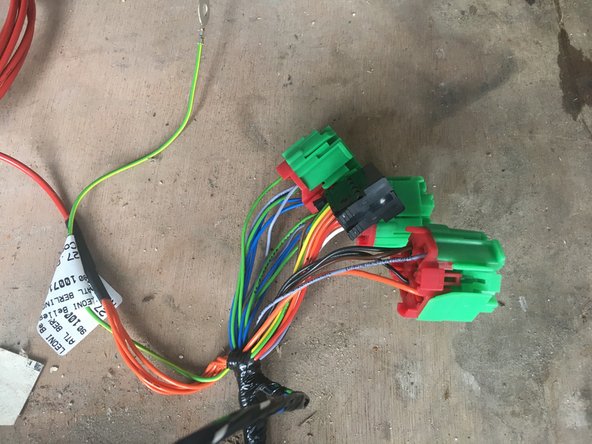

  14. installer les relais et le boitier de gestion installer les relais et le boitier de gestion installer les relais et le boitier de gestion
    • installer les relais et le boitier de gestion

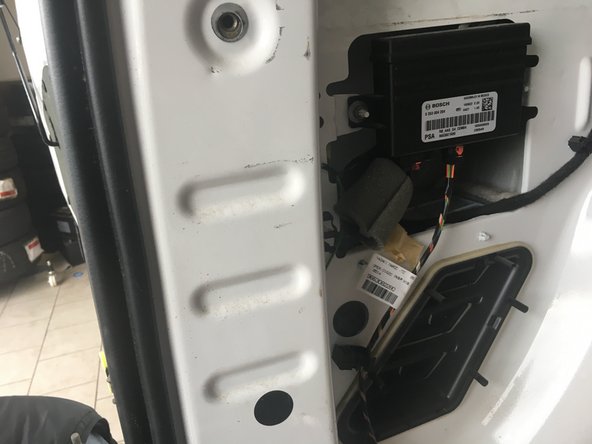

  15. Brancher la prise du feu sur celle du faisceau Brancher la prise du feu sur celle du faisceau Brancher la prise du feu sur celle du faisceau
    • Brancher la prise du feu sur celle du faisceau

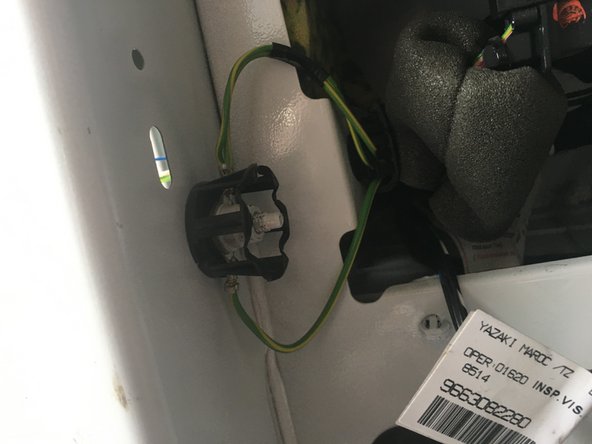

  16. Brancher la masse du faisceau sur celle du véhicule Brancher la masse du faisceau sur celle du véhicule
    • Brancher la masse du faisceau sur celle du véhicule

  17. Installer le boitier et le relais dans le renfoncement
    • Installer le boitier et le relais dans le renfoncement

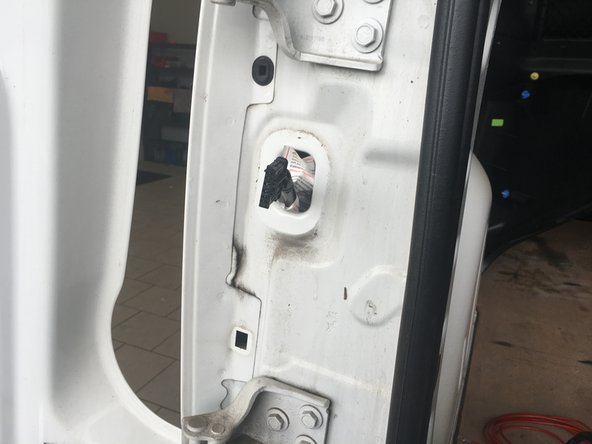

  18. Faire sortir les prises du faisceau a raccorder sur les feux Faire sortir les prises du faisceau a raccorder sur les feux
    • Faire sortir les prises du faisceau a raccorder sur les feux

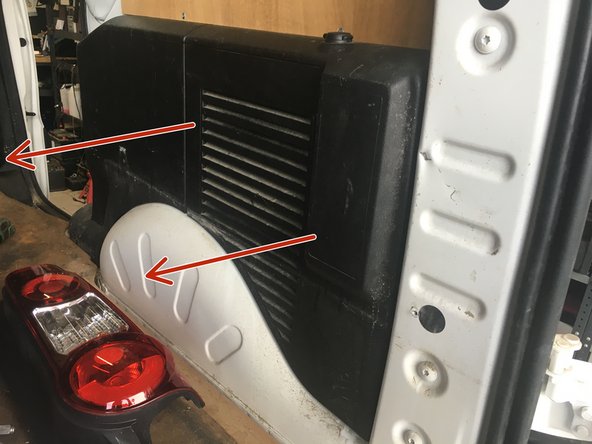

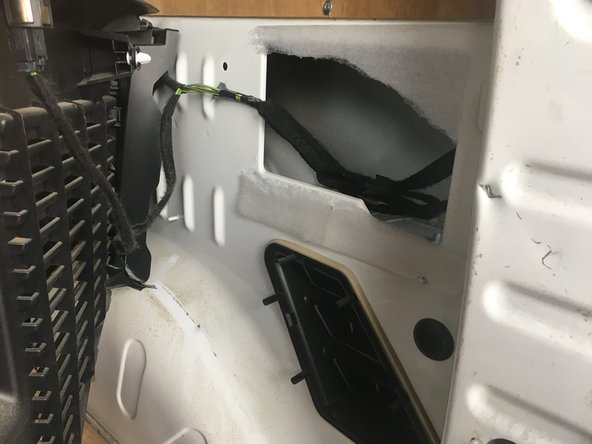

  19. Dégarnir le coté droite en tirant dessus Dégarnir le coté droite en tirant dessus
    • Dégarnir le coté droite en tirant dessus

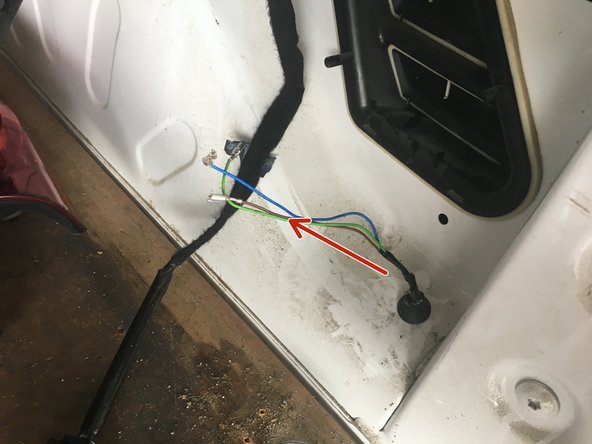

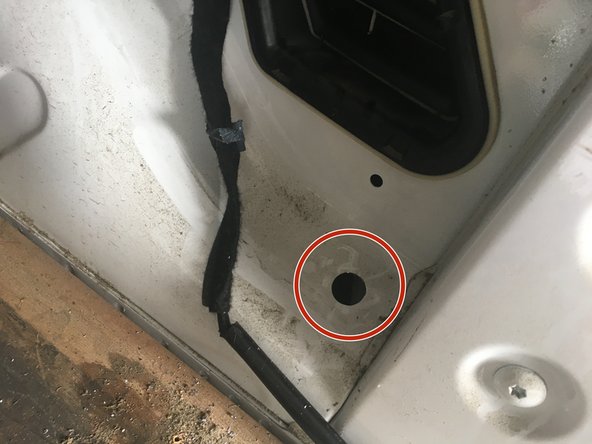

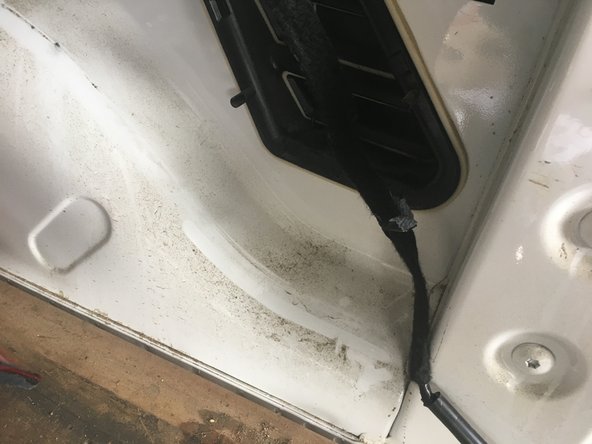

  20. Percer un trou pour le passage du faisceau Percer un trou pour le passage du faisceau Percer un trou pour le passage du faisceau
    • Percer un trou pour le passage du faisceau

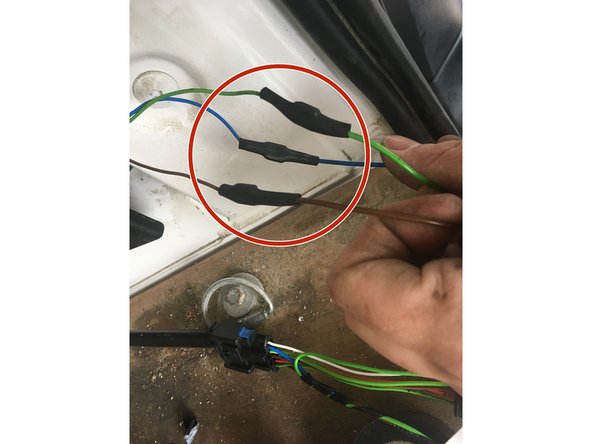

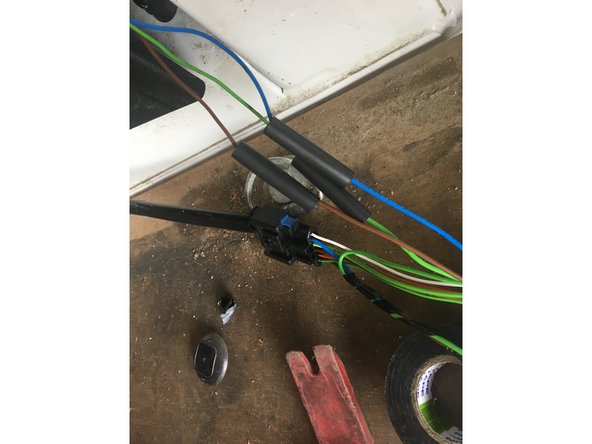

  21. Raccorder les fils de couleur correspondante isoler les à l'aide de gaine thermo-retractable isoler les à l'aide de gaine thermo-retractable
    • Raccorder les fils de couleur correspondante

    • isoler les à l'aide de gaine thermo-retractable

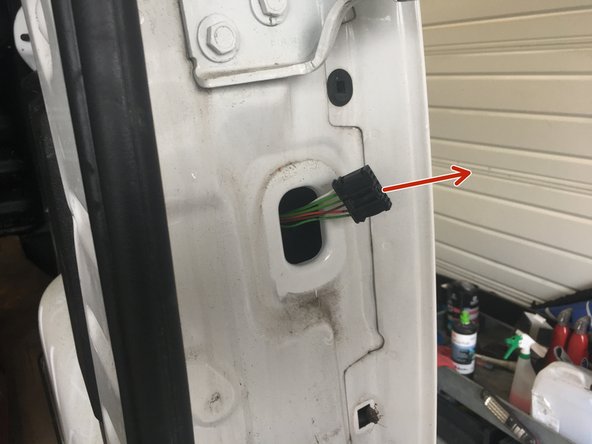

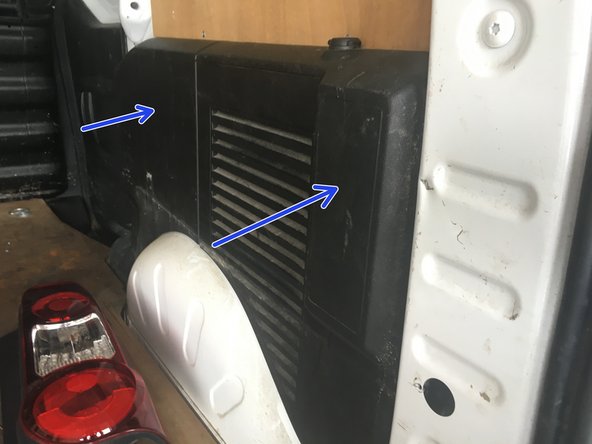

  22. Ré-installer le faisceau Remonter la garnture
    • Ré-installer le faisceau

    • Remonter la garnture

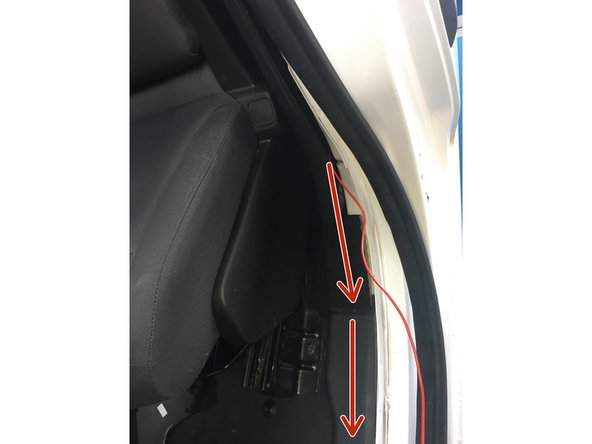

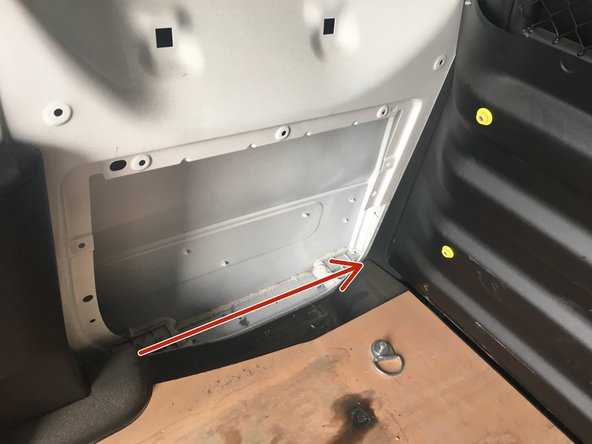

  23. Faite passer le plus jusqu'au boitier fusible en passant derrière les garniture Faite passer le plus jusqu'au boitier fusible en passant derrière les garniture Faite passer le plus jusqu'au boitier fusible en passant derrière les garniture
    • Faite passer le plus jusqu'au boitier fusible en passant derrière les garniture

  24. Raccorder le plus au fusible fournie ( 10A) Raccorder le plus au fusible fournie ( 10A)
    • Raccorder le plus au fusible fournie ( 10A)
