Changer système de lève-vitre électrique sur Peugeot 106

Rédigé par : alanboucher info (et un autre contributeur)
  • Commentaires : 9
  • Favoris : 0
  • Réparations terminées : 2

Difficulté

Modérée

Étapes

14

Temps nécessaire

02:00:00 - 03:00:00

Sections

1

Drapeaux

1

Ce tutoriel a été créé par la communauté

Ce tutoriel a été créé par la communauté

User contributed

Introduction

Votre vitre ne descend plus lors de l'appuie sur le bouton, le moteur ne fait plus de bruit!

Il s'agit certainement d'une panne du lève vitre électrique.

Voici les 14 étapes à suivre afin de le remplacer facilement. C'est partie !

Outils

Pièces

  1. Repérer les vis de fixation du vide poche

    • Repérer les vis de fixation du vide poche

    • Il y a une vis de cacher sous le cache des boutons de lève-vitre

    • Déposer le cache des boutons de lève-vitre à l'aide du tournevis plat

    • Deviser les 8 vis du vide poche à l'aide du tournevis torx T20

    Modifier

  2. Repérer les 2 vis de fixation de la poignée

    • Repérer les 2 vis de fixation de la poignée

    • Deviser les 2 vis de la poignée à l'aide du tournevis torx T30

    Modifier

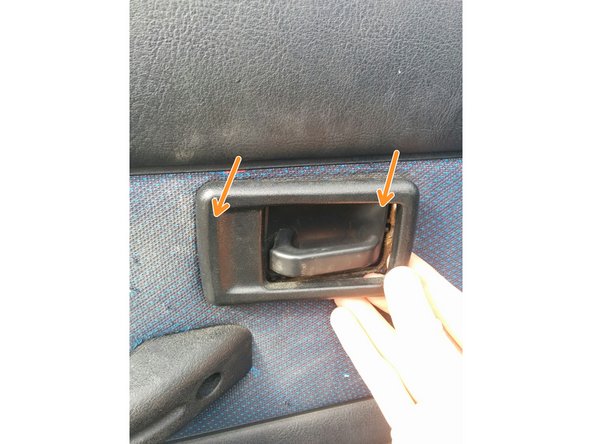

  3. Déposer le contour du levier en tirant vers vous Attention à ne pas casser les fixations du contour

    • Déposer le contour du levier en tirant vers vous

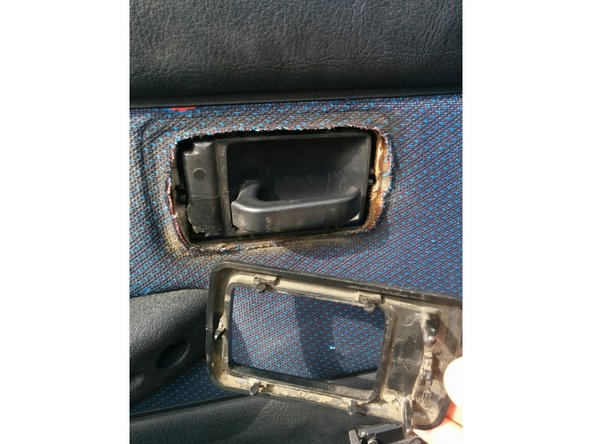

    • Attention à ne pas casser les fixations du contour

    Modifier

  4. Tirer le panneau de porte vers vous en partant du bas pour le déboîter Le panneau est retenu par 4 clips en plastique Une fois le bas du panneau déboîter, tirer le panneau vers le haut afin de le désolidariser de la porte

    • Tirer le panneau de porte vers vous en partant du bas pour le déboîter

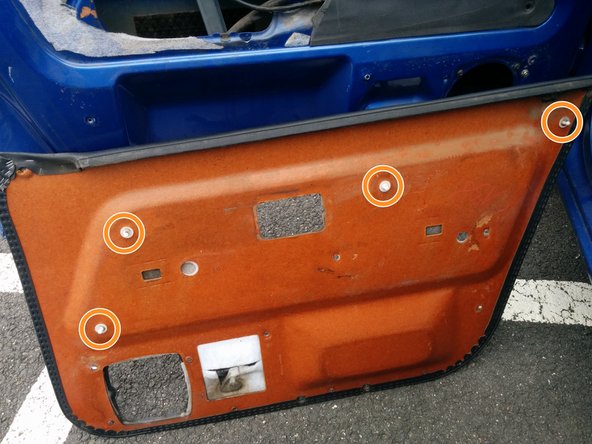

    • Le panneau est retenu par 4 clips en plastique

    • Une fois le bas du panneau déboîter, tirer le panneau vers le haut afin de le désolidariser de la porte

    • Attention au bouton d'ouverture lors de la dépose du panneau

    Modifier

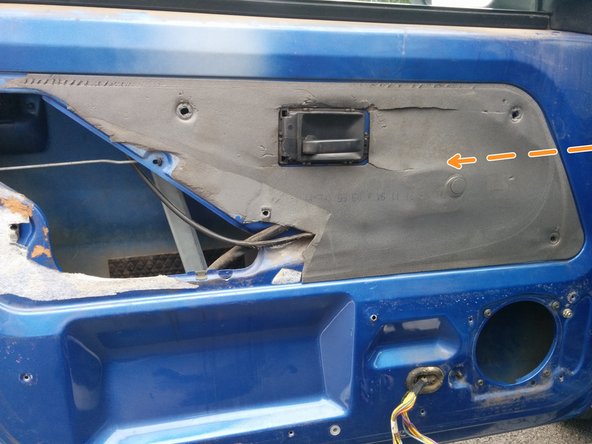

  5. Déposer la protection acoustique en tirant doucement dessus Le constructeur préconise de remplacer cette protection lors du démontage

    • Déposer la protection acoustique en tirant doucement dessus

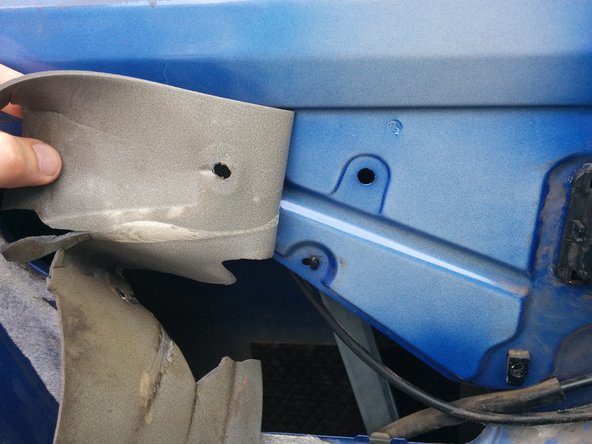

    • Le constructeur préconise de remplacer cette protection lors du démontage

    Modifier

  7. Localiser l'alimentation électrique du moteur de lève-vitre Débrancher la cosse en appuyant sur la languette métallique du connecteur et en le tirant (voir photos) Débrancher la cosse en appuyant sur la languette métallique du connecteur et en le tirant (voir photos)

    • Localiser l'alimentation électrique du moteur de lève-vitre

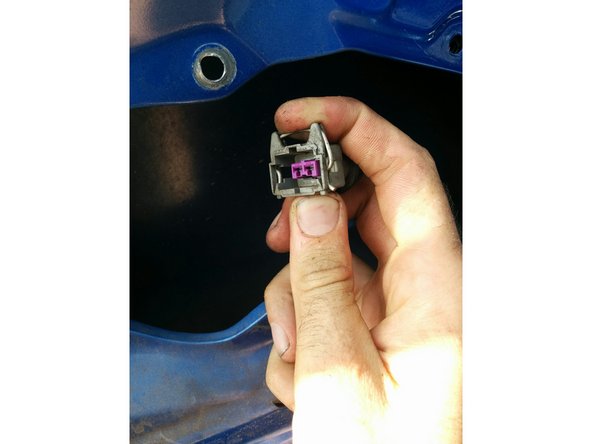

    • Débrancher la cosse en appuyant sur la languette métallique du connecteur et en le tirant (voir photos)

    Modifier

  8. Repérer les 3 fixations à percer Percer les fixations à l'aide du foret à métaux

    • Repérer les 3 fixations à percer

    • Percer les fixations à l'aide du foret à métaux

    Modifier

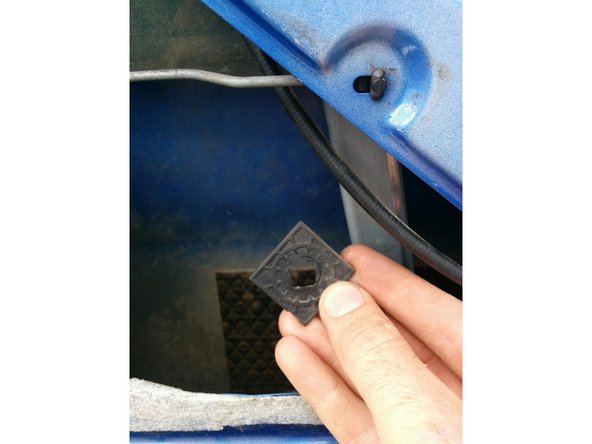

  9. La vitre est maintenue sur le rail du lève-vitre par un "carré" en plastique côté extérieur de la porte Il suffit de tourner le "carré" d'un demi-quart de tour puis de le pousser vers l'extérieur Une certaine résistance se fait sentir lors de la manœuvre de déverrouillage

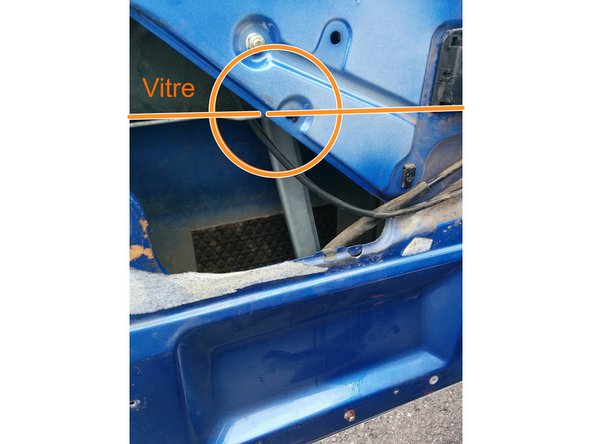

    • La vitre est maintenue sur le rail du lève-vitre par un "carré" en plastique côté extérieur de la porte

    • Il suffit de tourner le "carré" d'un demi-quart de tour puis de le pousser vers l'extérieur

    • Une certaine résistance se fait sentir lors de la manœuvre de déverrouillage

    Modifier

  10. Déposer le joint extérieur de la vitre afin de pouvoir décaler la vitre du rail Il suffit de le tirer vers le haut en partant du côté de la poignée de porte. Utiliser un tournevis plat afin de faire levier pour le début

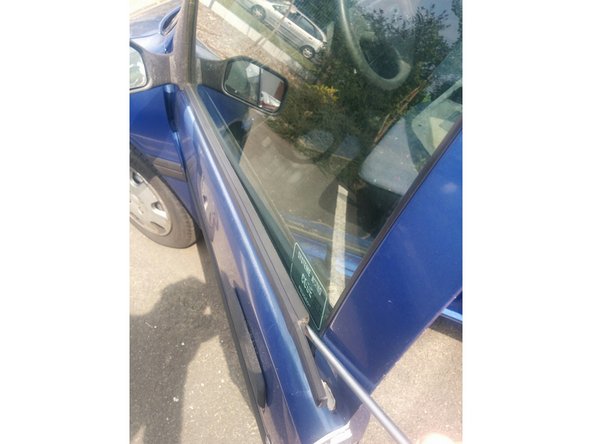

    • Déposer le joint extérieur de la vitre afin de pouvoir décaler la vitre du rail

    • Il suffit de le tirer vers le haut en partant du côté de la poignée de porte. Utiliser un tournevis plat afin de faire levier pour le début

    Modifier

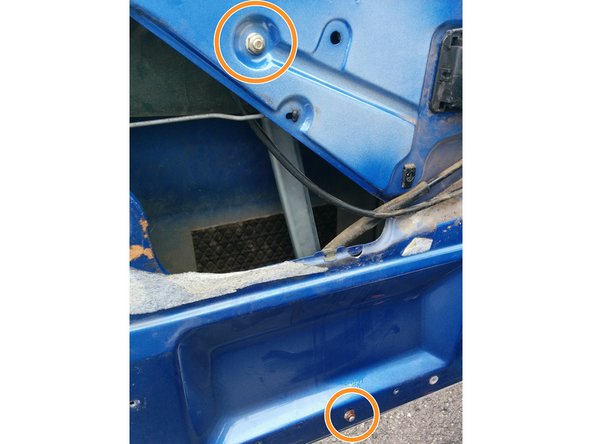

  11. Repérer les 2 vis de fixation

    • Repérer les 2 vis de fixation

    • Dévisser les vis à l'aide de la clé mixte de 10

    Modifier

  12. Enlever la vitre du guide de lève-vitre

    • Enlever la vitre du guide de lève-vitre

    • La vitre va tomber, soutenir la vitre en position "monté" à l'aide d'un tasso

    • Extraire le système de lève-vitre de la porte en basculant le rail à l'horizontal

    Modifier

  13. Comparer les systèmes de lève-vitre neufs et ancien avant le remontage afin de vérifier qu'ils sont identiques
    Modifier

  14. Procéder dans l'ordre inverse pour le remontage du lève-vitre

    • Procéder dans l'ordre inverse pour le remontage du lève-vitre

    • Tester la monté/descente complète de la vitre avant de remonter le panneau de porte afin de vérifier qu'il n'y a pas de blocage de la vitre et que celle-ci est bien guidée

    • Changer la protection acoustique de la porte par une neuve si besoin

    Modifier

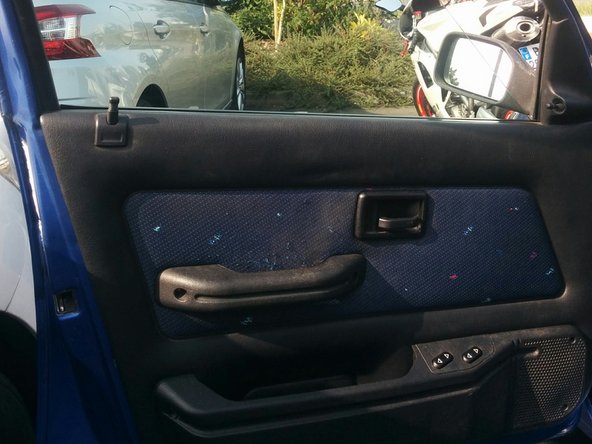

  15. Admirer son travail et ranger les outils

    • Admirer son travail et ranger les outils

    • Jeter l'ancien système de lève-vitre dans une déchetterie

    Modifier
Ligne d'arrivée

2 autres ont terminé cette réparation.

Auteur

avec 1 autre contributeur

alanboucher info

Membre depuis le 20/08/2017

501 Réputation

8 tutoriels rédigés

6 commentaires

merci a l’auteur du tutoriel

olivier hage - Réponse

Merci beaucoup pour ce tutorial il et super bien expliquer

cyril benazech - Réponse

Faut-il changer tout le mécanisme entier (rail, poulie, câble …) alors que le câble seul s’est enrouler autour de la poulie ? Pourquoi ne pas changer que le câble ?

Marcelo VIEIRA - Réponse

Bonjour,

Pour moi le câble est sertie. Il faudrait voir sur les photos ou démonter pour vérifier.

alanboucher info - Réponse

Bonjour et merci pour ce tuto !

Jean-alain REYDELLET - Réponse
