Introduction

Motorisation du véhicule 1.6 HDi FAP 16V 110 cv

  1. Lever et caler l'avant du véhicule. Déposer les roues avant. Mise en sécurité du véhicule : démontage et remontage de la roue Les silentblocs se trouvent sous le véhicule. Et sont maintenus par une bride.
  2. Déposer la vis de fixation à l'aide d'une douille Torx femelle E16. Déposer la vis de fixation à l'aide d'une douille Torx femelle E16.
    • Déposer la vis de fixation à l'aide d'une douille Torx femelle E16.

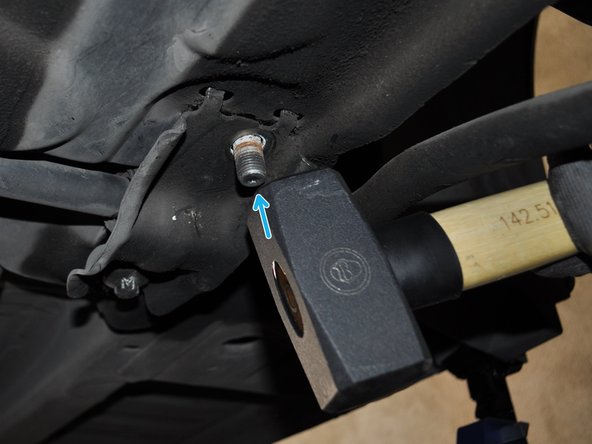

  3. Déposer l'écrou avec une clé de 22 mm, tout en maintenant la vis du triangle à l'aide d'un embout Torx T50 par dessus. Taper légèrement sur la vis pour la faire remonter mais sans la sortir de son logement car elle maintient une partie du triangle de suspension. Taper légèrement sur la vis pour la faire remonter mais sans la sortir de son logement car elle maintient une partie du triangle de suspension.
    • Déposer l'écrou avec une clé de 22 mm, tout en maintenant la vis du triangle à l'aide d'un embout Torx T50 par dessus.

    • Taper légèrement sur la vis pour la faire remonter mais sans la sortir de son logement car elle maintient une partie du triangle de suspension.

  4. Retirer complètement la bride. Déposer le silentbloc en écartant la fente et en tirant dessus. Déposer le silentbloc en écartant la fente et en tirant dessus.
    • Retirer complètement la bride.

    • Déposer le silentbloc en écartant la fente et en tirant dessus.

  5. Comparer la bonne correspondance des silentblocs.
    • Comparer la bonne correspondance des silentblocs.

  6. Afin de faciliter la repose des silentblocs, déposer la rotule inférieure de la biellette de barre stabilisatrice. Utiliser une clé de 17 mm et une douille  Torx T30.
    • Afin de faciliter la repose des silentblocs, déposer la rotule inférieure de la biellette de barre stabilisatrice.

    • Utiliser une clé de 17 mm et une douille Torx T30.

  7. Nettoyer et graisser la barre stabilisatrice. Insérer le nouveau silentbloc en écartant la fente Insérer le nouveau silentbloc en écartant la fente
    • Nettoyer et graisser la barre stabilisatrice.

    • Insérer le nouveau silentbloc en écartant la fente

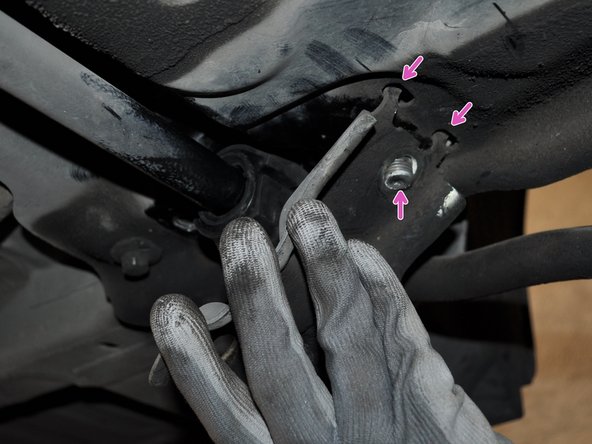

  8. Reposer la bride en insérant d'abord les deux ergots et la vis de triangle. Serrer l'écrou et la vis de fixation de la bride. Et reposer la rotule inférieure de barre stabilisatrice.
    • Reposer la bride en insérant d'abord les deux ergots et la vis de triangle.

    • Serrer l'écrou et la vis de fixation de la bride. Et reposer la rotule inférieure de barre stabilisatrice.
