Introduction

Motorisation du véhicule 1.4 HDi 70 cv

  1. Lever et caler l'avant du véhicule roues pendantes Mise en sécurité du véhicule : démontage et remontage de la roue Déposer la roue du coté concerné
  2. Desserrer l'écrou de 17 mm en maintenant l'axe de la rotule avec une clé 6 pans Ne pas déposer complètement l'écrou avant d'avoir desserrer le contre écrou de la rotule intérieure Ne pas déposer complètement l'écrou avant d'avoir desserrer le contre écrou de la rotule intérieure
    • Desserrer l'écrou de 17 mm en maintenant l'axe de la rotule avec une clé 6 pans

    • Ne pas déposer complètement l'écrou avant d'avoir desserrer le contre écrou de la rotule intérieure

  3. Placer du ruban adhésive à fleur de l'écrou comme point de repère pour ne pas trop dérégler la géométrie Desserrer le contre écrou de 21 mm Revenir sur la rotule et déposer complètement l'écrou

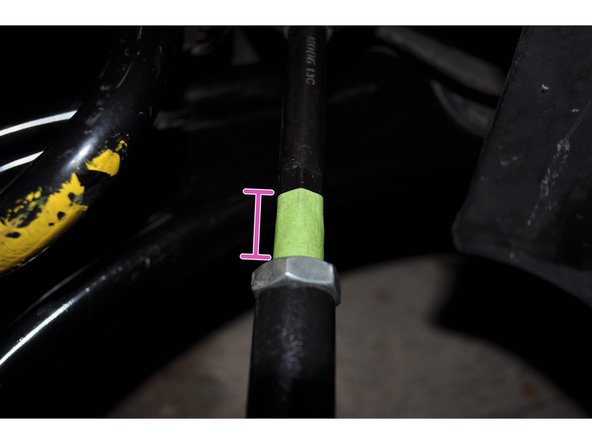

    • Placer du ruban adhésive à fleur de l'écrou comme point de repère pour ne pas trop dérégler la géométrie

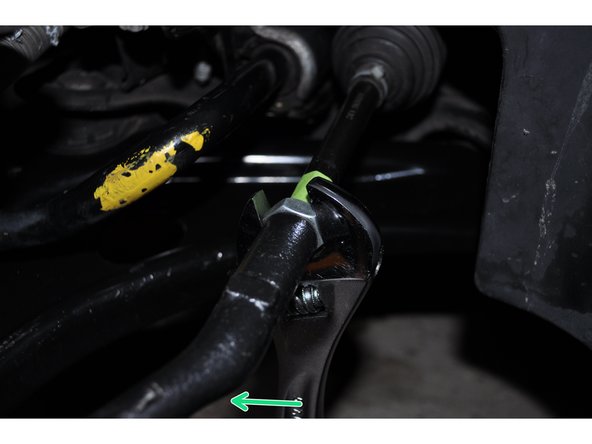

    • Desserrer le contre écrou de 21 mm

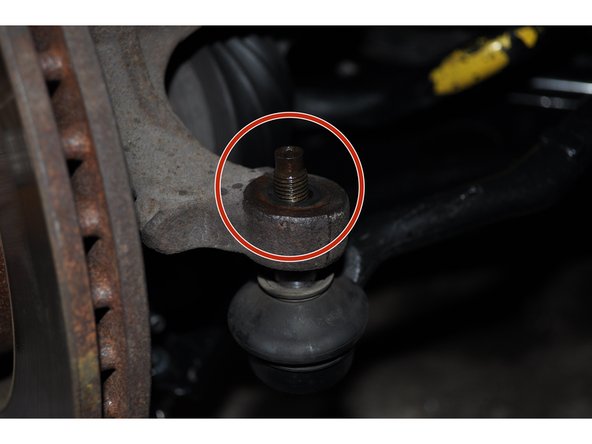

    • Revenir sur la rotule et déposer complètement l'écrou

  4. Déposer la rotule de direction en la desserrant avec la main Compter le nombre de tour, il servira lors de la repose de la nouvelle rotule Compter le nombre de tour, il servira lors de la repose de la nouvelle rotule

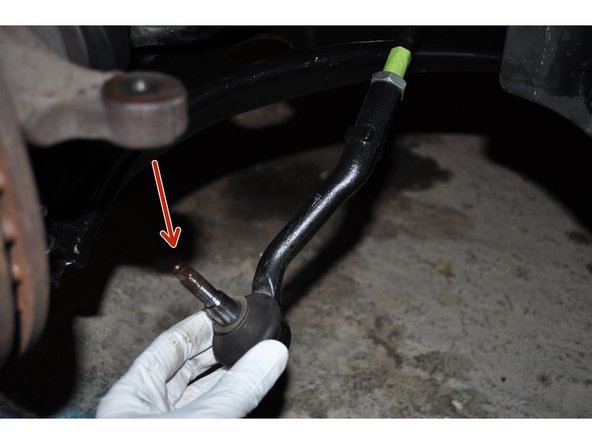

    • Déposer la rotule de direction en la desserrant avec la main

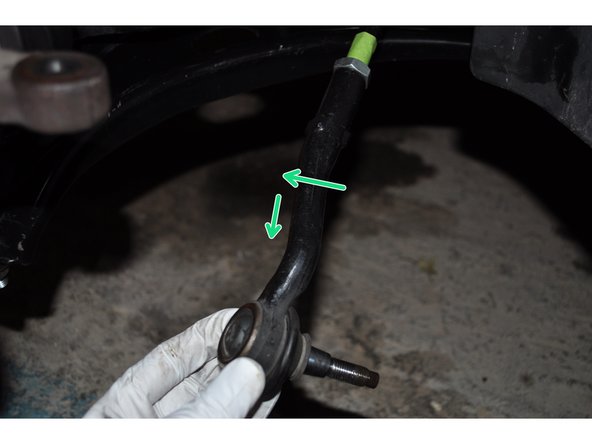

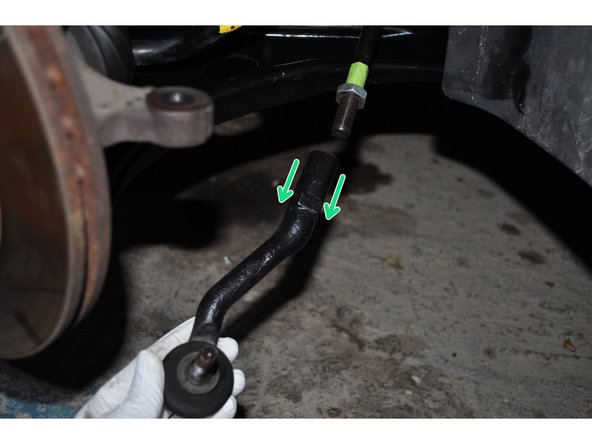

    • Compter le nombre de tour, il servira lors de la repose de la nouvelle rotule

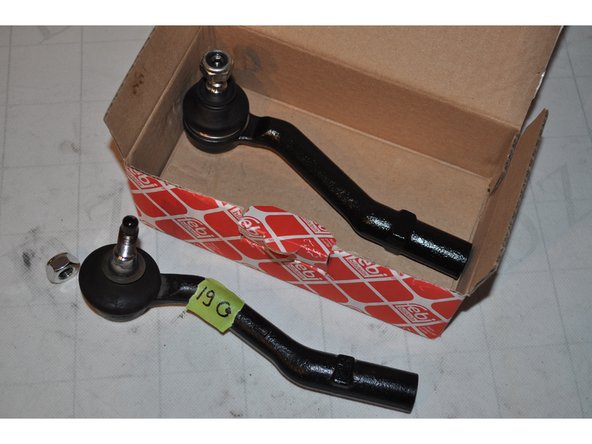

  5. Comparer les dimensions entre les anciennes et les nouvelles des rotules
  6. Engager la rotule sur le filetage Serrer la rotule en comptant à nouveau le nombre de tour, il doit être identique à celui de la dépose La rotule et le contre écrou doivent être en contact
    • Engager la rotule sur le filetage

    • Serrer la rotule en comptant à nouveau le nombre de tour, il doit être identique à celui de la dépose

    • La rotule et le contre écrou doivent être en contact

  7. Mettre en place l'axe de la rotule dans le porte moyeu Visser l'écrou à la main pour maintenir la rotule en place Visser l'écrou à la main pour maintenir la rotule en place

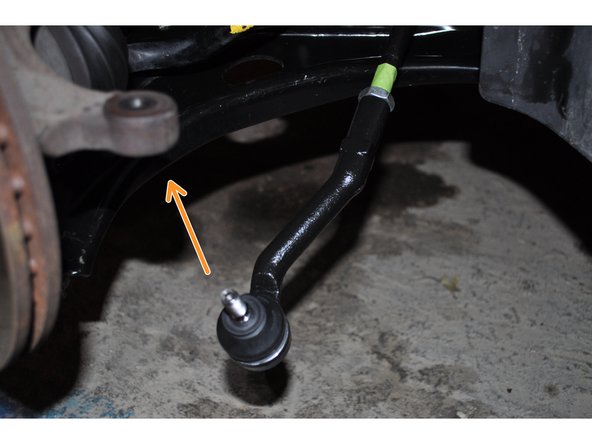

    • Mettre en place l'axe de la rotule dans le porte moyeu

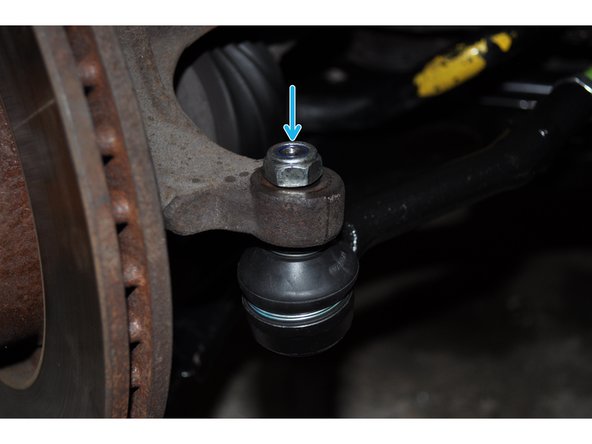

    • Visser l'écrou à la main pour maintenir la rotule en place

  8. Serrer le contre écrou Serrer l'écrou de la rotule Faire régler la géométrie chez un spécialiste
    • Serrer le contre écrou

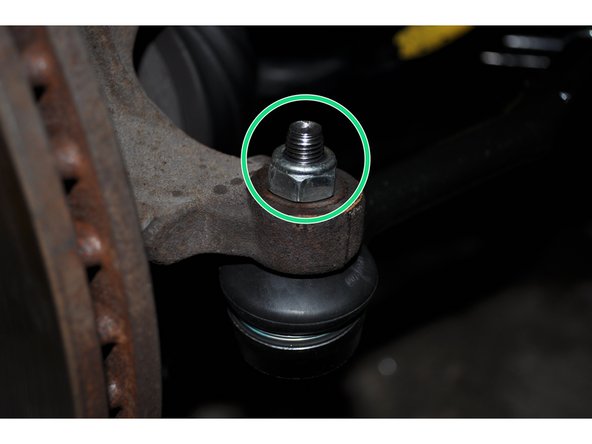

    • Serrer l'écrou de la rotule

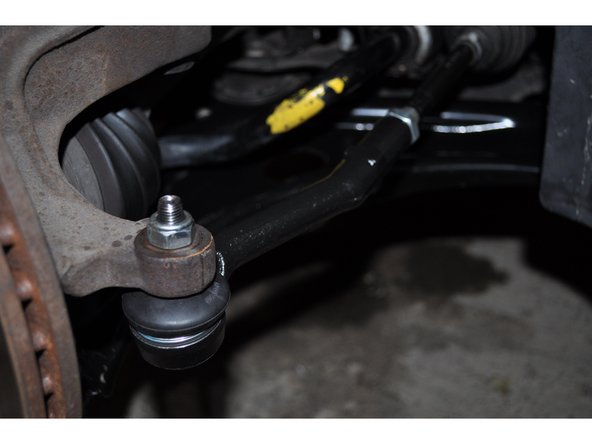

    • Faire régler la géométrie chez un spécialiste
