Introduction

Motorisation du véhicule 1.4 HDi 70 cv

  1. Lever et caler l’arrière du véhicule. Déposer les roues pour avoir accès au système de freinage. Mise en sécurité du véhicule : démontage et remontage de la roue
  2. Dans le véhicule, desserrer le levier du frein à main. Sur la roue arrière, tirer sur le câble du frein a main afin de le déposer pour faciliter le changement des plaquettes de frein.
    • Dans le véhicule, desserrer le levier du frein à main.

    • Sur la roue arrière, tirer sur le câble du frein a main afin de le déposer pour faciliter le changement des plaquettes de frein.

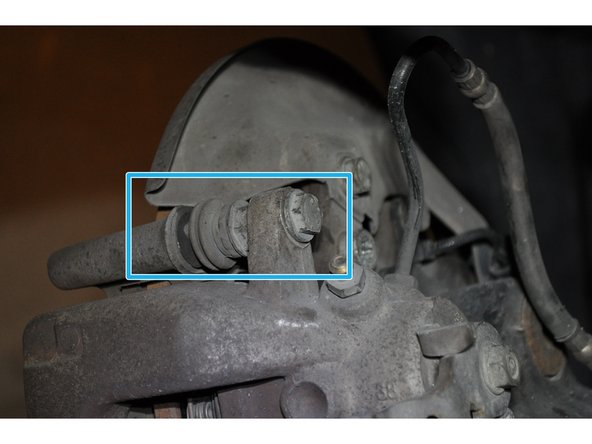

  3. L'étrier de frein possède deux vis de fixation. A l'aide d'une douille de 13 mm et d'une clé de 15 mm, déposer la vis supérieure.
    • L'étrier de frein possède deux vis de fixation.

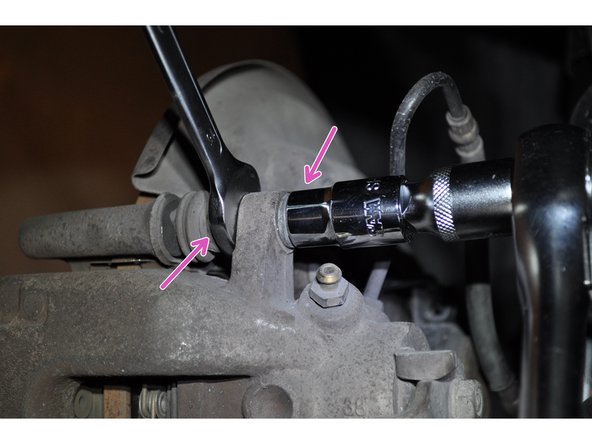

    • A l'aide d'une douille de 13 mm et d'une clé de 15 mm, déposer la vis supérieure.

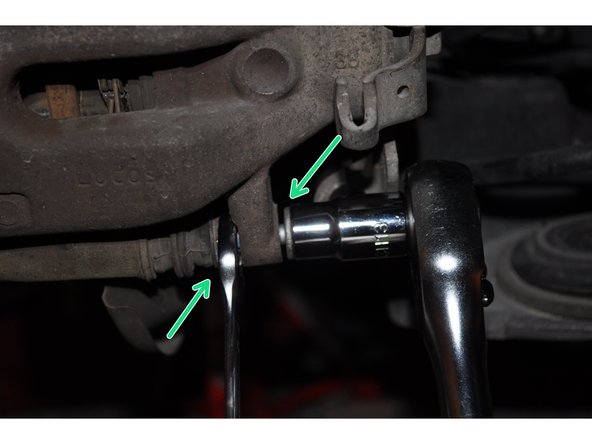

  4. De la même manière déposer la vis inférieure. De la même manière déposer la vis inférieure.

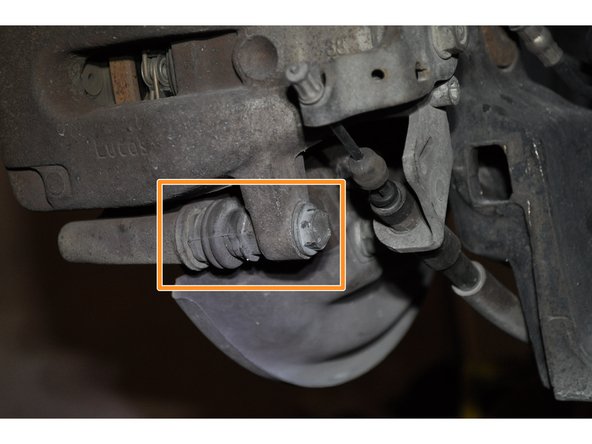

    • De la même manière déposer la vis inférieure.

  5. Retirer les deux vis en soutenant l'étrier. Retirer l’étrier et utiliser des tendeurs pour le soutenir sans abîmer la durite. Retirer l’étrier et utiliser des tendeurs pour le soutenir sans abîmer la durite.

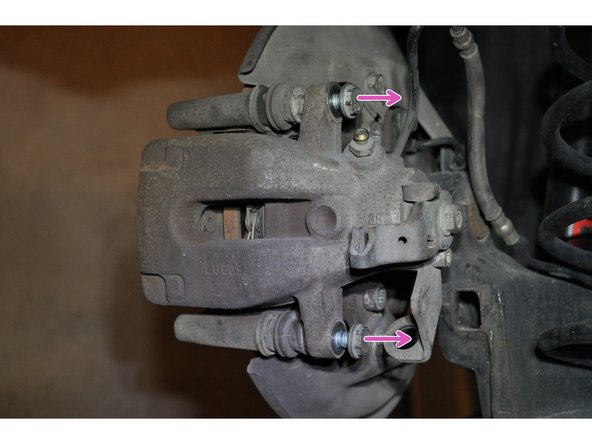

    • Retirer les deux vis en soutenant l'étrier.

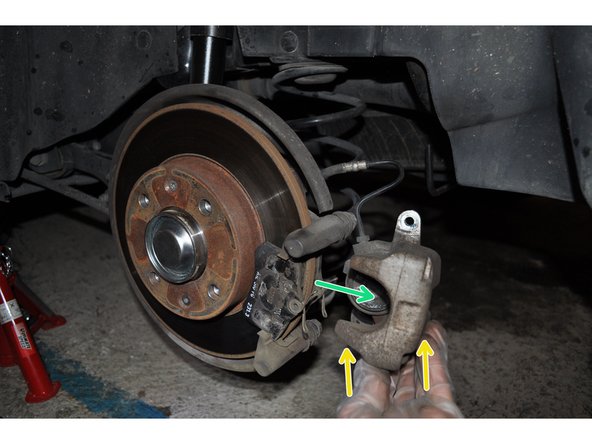

    • Retirer l’étrier et utiliser des tendeurs pour le soutenir sans abîmer la durite.

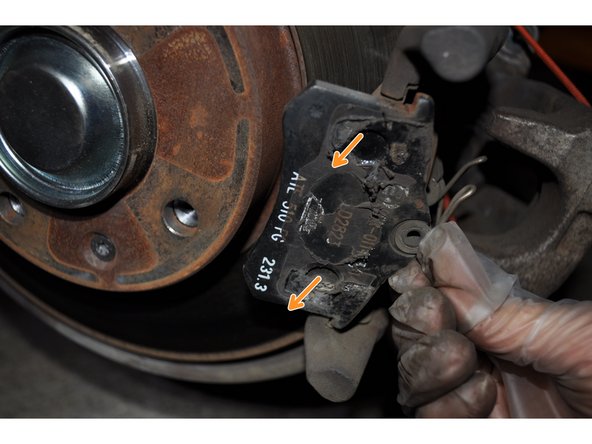

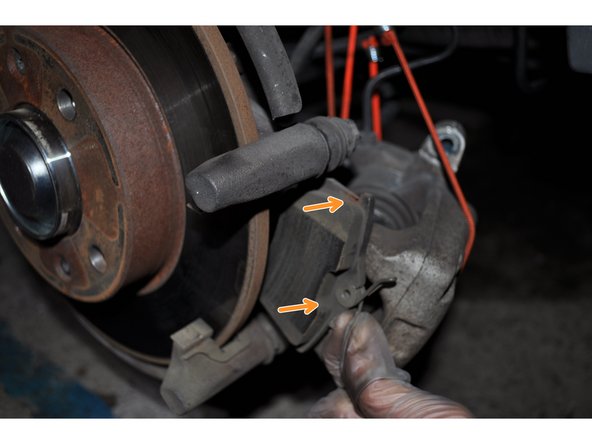

  6. Déposer les plaquettes de frein usagées. Déposer les plaquettes de frein usagées.
    • Déposer les plaquettes de frein usagées.

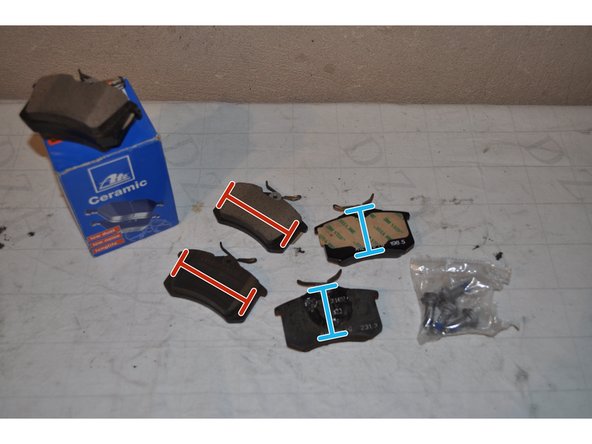

  7. Comparer les dimensions des plaquettes de frein.
  8. Avant de mettre les plaquettes, nettoyer les supports avec une brosse métallique. Utiliser un repousse piston pour écarter  le piston de l'étrier. Placer les nouvelles plaquettes de frein.

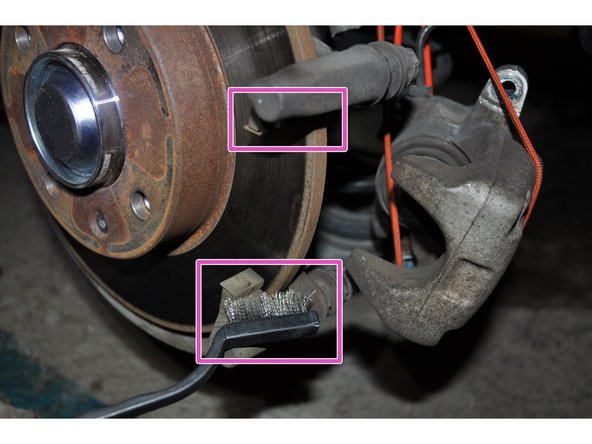

    • Avant de mettre les plaquettes, nettoyer les supports avec une brosse métallique.

    • Utiliser un repousse piston pour écarter le piston de l'étrier.

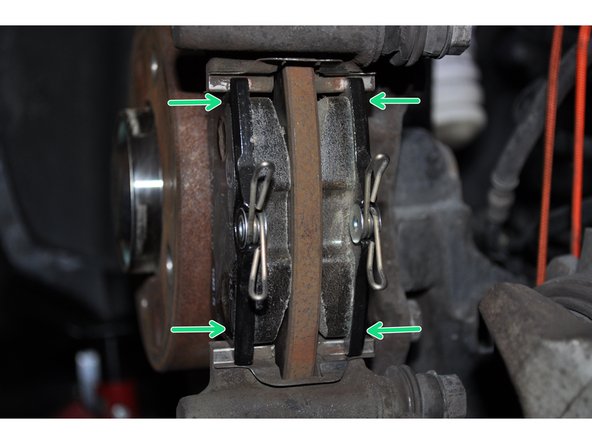

    • Placer les nouvelles plaquettes de frein.

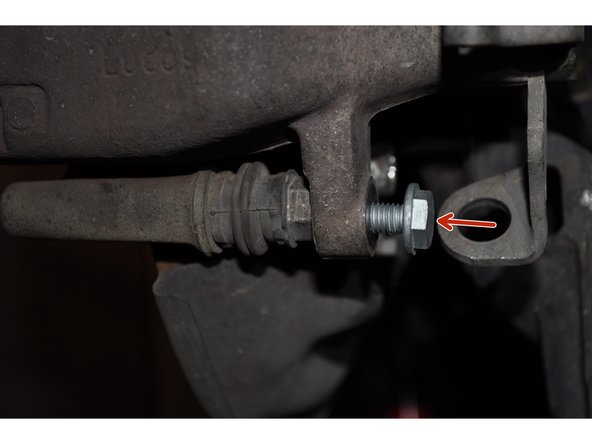

  9. Remettre en place l'étrier de frein. Utiliser les nouvelles vis de fixation avec du frein filet. Utiliser les nouvelles vis de fixation avec du frein filet.

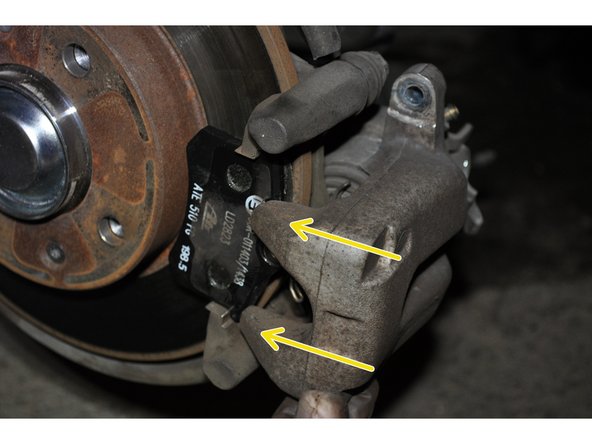

    • Remettre en place l'étrier de frein.

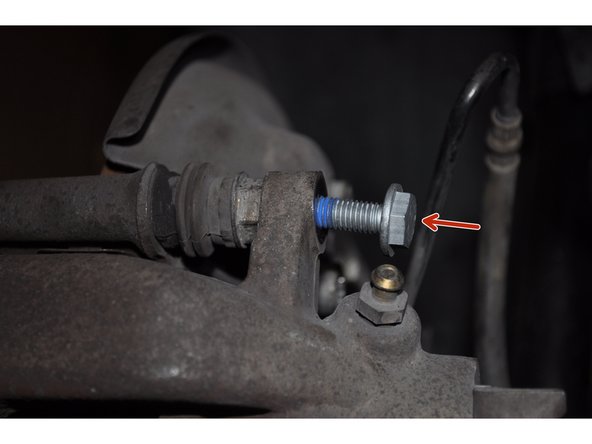

    • Utiliser les nouvelles vis de fixation avec du frein filet.

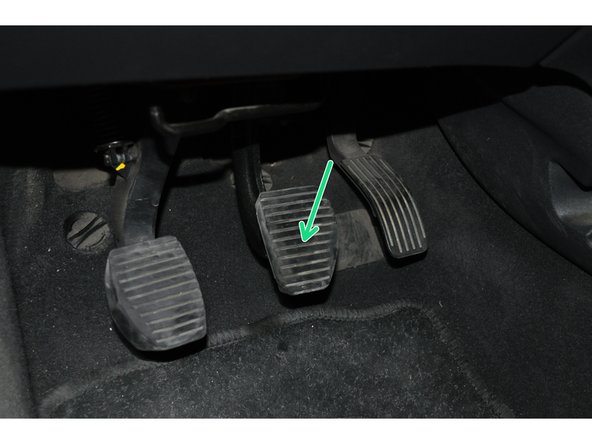

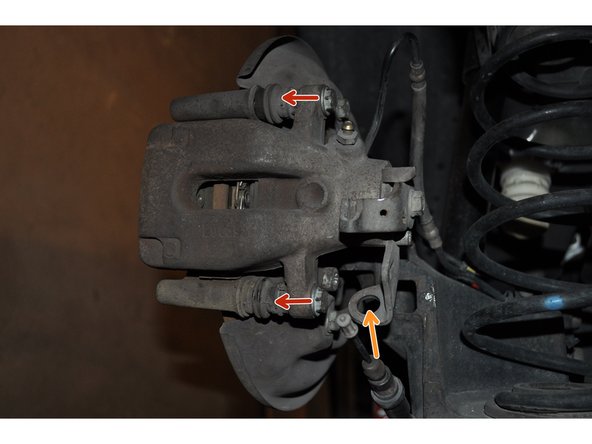

  10. Serrer les vis de l'étrier et remettre en place le câble de frein à main. Appuyer sur la pédale de frein plusieurs fois jusqu’à qu'elle devienne dure.
    • Serrer les vis de l'étrier et remettre en place le câble de frein à main.

    • Appuyer sur la pédale de frein plusieurs fois jusqu’à qu'elle devienne dure.

    • Vérifier le niveau du liquide de frein.
