Motorisation du véhicule 1.4 HDi 70 cv

Sur ce moteur, le cache culbuteurs et le collecteur d'air d'admission forment une seule et même pièce. Il est donc nécessaire de changer l'ensemble des joints lors de l'intervention.

  1. Ouvrir le capot et déposer l'enjoliveur moteur Les fuites d'huile entre le cache culbuteurs et la culasse sont visibles à ce niveau là Commencer par déposer le boitier du filtre à air
    • Ouvrir le capot et déposer l'enjoliveur moteur

    • Les fuites d'huile entre le cache culbuteurs et la culasse sont visibles à ce niveau là

    • Commencer par déposer le boitier du filtre à air

  2. Dévisser les 3 vis du couvercle avec une clé torx T20 Déposer le couvercle Dévisser les 2 vis T20 de la boite à air
    • Dévisser les 3 vis du couvercle avec une clé torx T20

    • Déposer le couvercle

    • Dévisser les 2 vis T20 de la boite à air

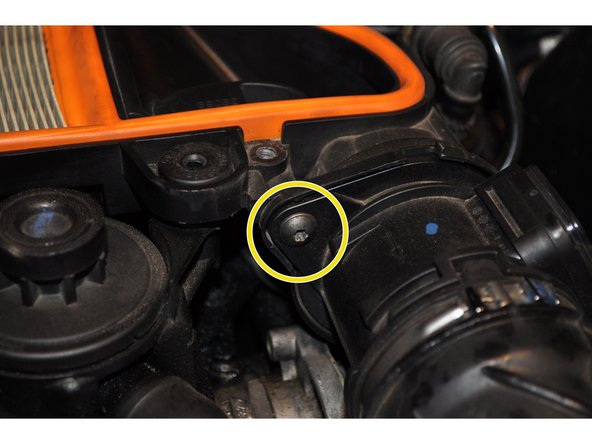

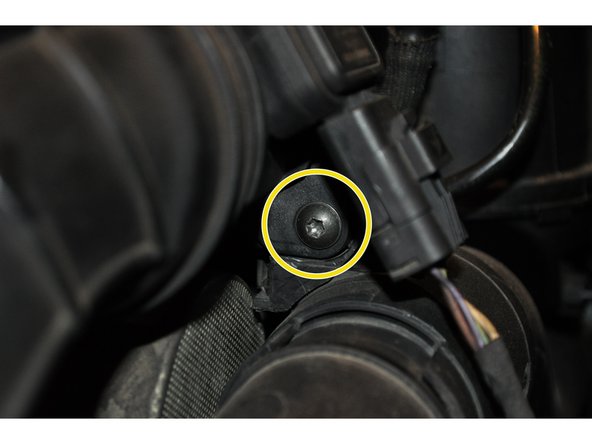

  3. Sur la boite se trouve le débitmètre de masse d'air Utiliser une clé torx T20 pour déposer les 2 vis de maintien Utiliser une clé torx T20 pour déposer les 2 vis de maintien
    • Sur la boite se trouve le débitmètre de masse d'air

    • Utiliser une clé torx T20 pour déposer les 2 vis de maintien

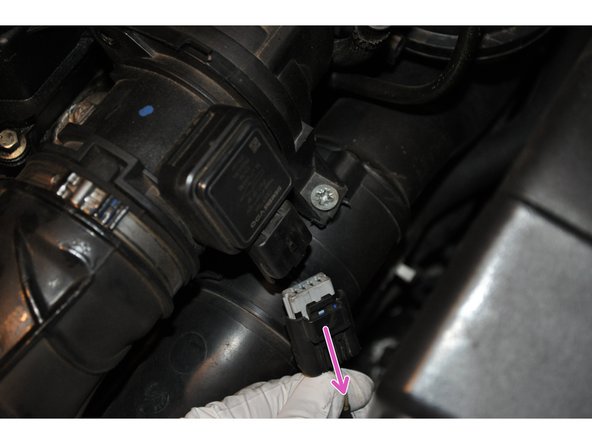

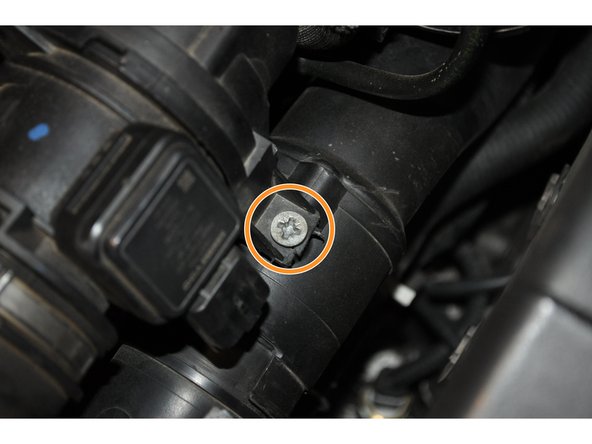

  4. Débrancher le connecteur électrique du débitmètre de masse d'air Dévisser la fixation de la conduite d'air Dévisser la fixation de la conduite d'air
    • Débrancher le connecteur électrique du débitmètre de masse d'air

    • Dévisser la fixation de la conduite d'air

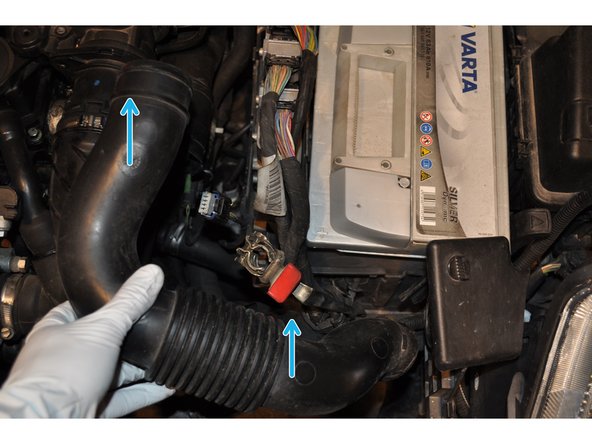

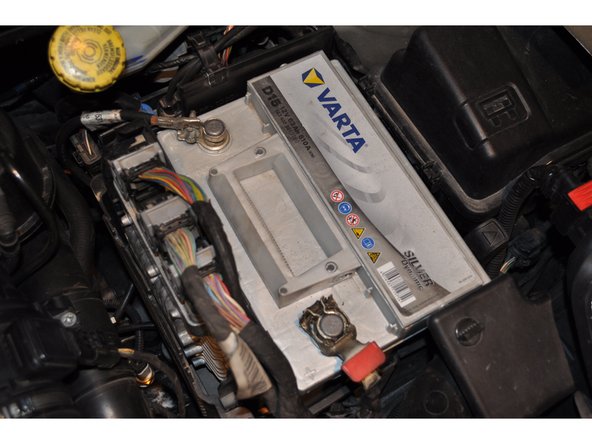

  5. Déposer la conduite d'air Débrancher la batterie avant d'intervenir sur le système électrique, par sécurité et pour ne pas avoir de message d'erreur au redémarrage du véhicule Débrancher la batterie avant d'intervenir sur le système électrique, par sécurité et pour ne pas avoir de message d'erreur au redémarrage du véhicule
    • Déposer la conduite d'air

    • Débrancher la batterie avant d'intervenir sur le système électrique, par sécurité et pour ne pas avoir de message d'erreur au redémarrage du véhicule

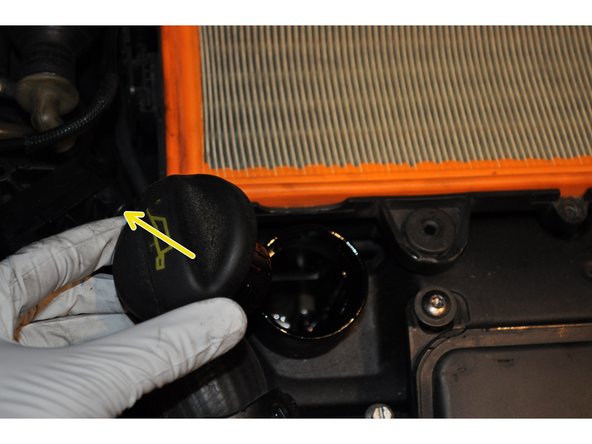

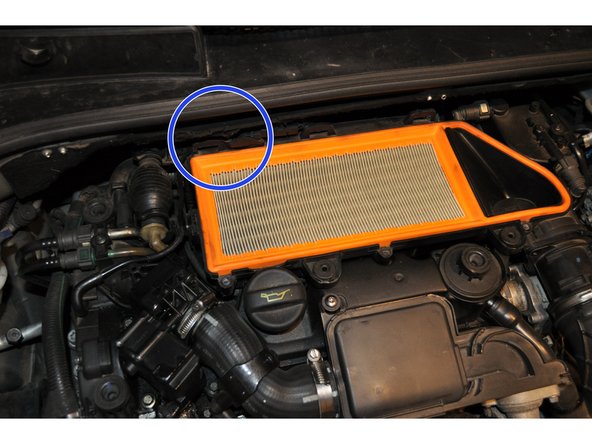

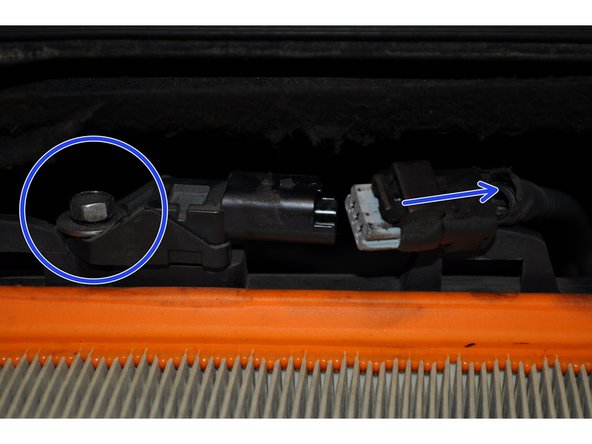

  6. Déconnecter le capteur de pression d'air d’admission situé sous la baie du pare brise Utiliser une clé de 10 mm Enlever provisoirement le bouchon de remplissage d'huile pour faciliter la dépose de la boite à air
    • Déconnecter le capteur de pression d'air d’admission situé sous la baie du pare brise

    • Utiliser une clé de 10 mm

    • Enlever provisoirement le bouchon de remplissage d'huile pour faciliter la dépose de la boite à air

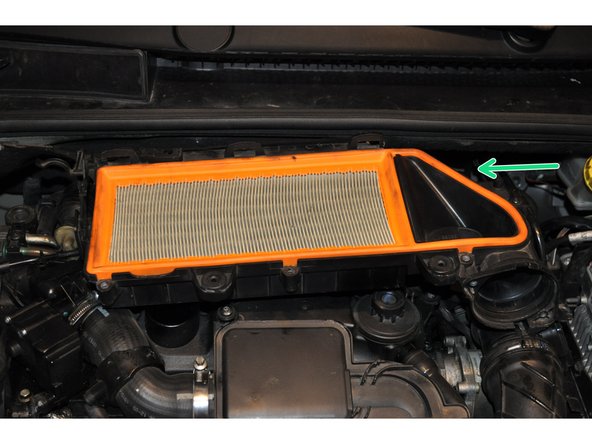

  7. La seconde moitié de la conduite d'air est connectée à l’arrière de la boite à air. Passer la main derrière pour la déboîter Sortir précautionneusement la boite à air de son emplacement.
    • La seconde moitié de la conduite d'air est connectée à l’arrière de la boite à air. Passer la main derrière pour la déboîter

    • Sortir précautionneusement la boite à air de son emplacement.

  8. Il faut ensuite déposer les différents éléments d'admission d'air
    • Il faut ensuite déposer les différents éléments d'admission d'air

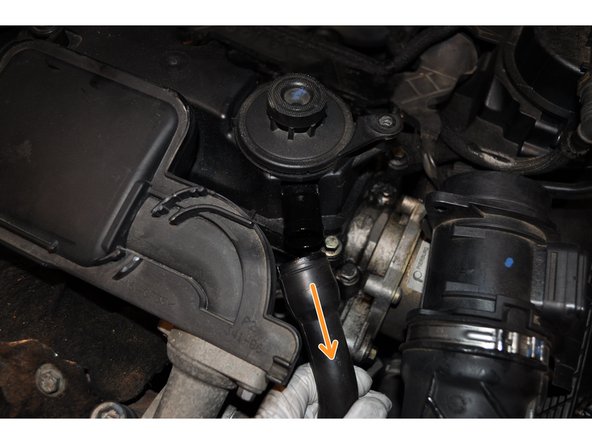

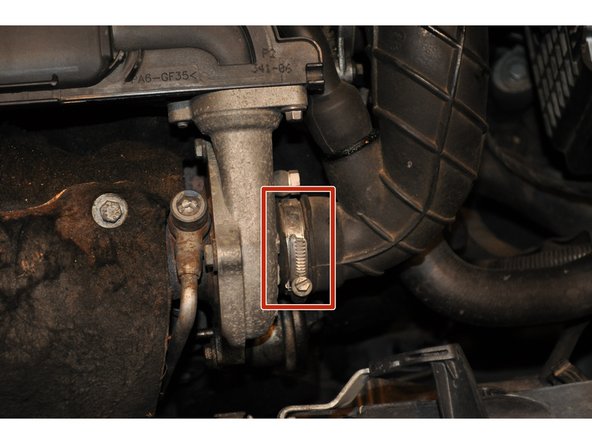

  9. Déposer le collier maintenant la conduite sur le turbocompresseur à l'aide d'un tournevis plat Déboîter la conduite et tirer légèrement pour enlever la seconde petite conduite d'air Déboîter la conduite et tirer légèrement pour enlever la seconde petite conduite d'air
    • Déposer le collier maintenant la conduite sur le turbocompresseur à l'aide d'un tournevis plat

    • Déboîter la conduite et tirer légèrement pour enlever la seconde petite conduite d'air

  10. Déposer la vis de 8 mm entre le turbocompresseur et le résonateur d'air Dévisser avec une clé torx T30 la fixation du résonateur sur le cache culbuteurs Déposer le collier entre le résonateur et le cache culbuteurs
    • Déposer la vis de 8 mm entre le turbocompresseur et le résonateur d'air

    • Dévisser avec une clé torx T30 la fixation du résonateur sur le cache culbuteurs

    • Déposer le collier entre le résonateur et le cache culbuteurs

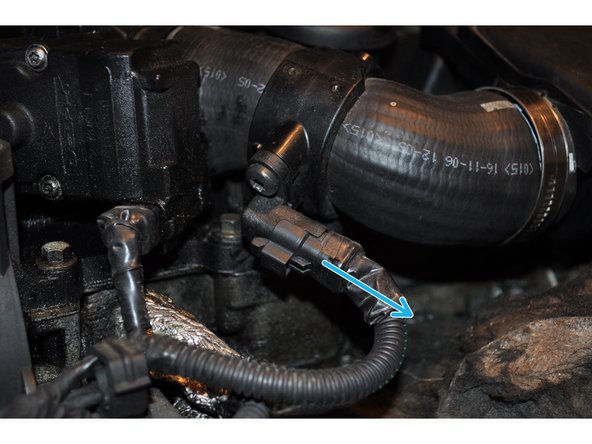

  11. Débrancher le capteur de température d'air d'admission Enlever d'abord la conduite Puis faire pivoter l'ensemble pour le déposer
    • Débrancher le capteur de température d'air d'admission

    • Enlever d'abord la conduite

    • Puis faire pivoter l'ensemble pour le déposer

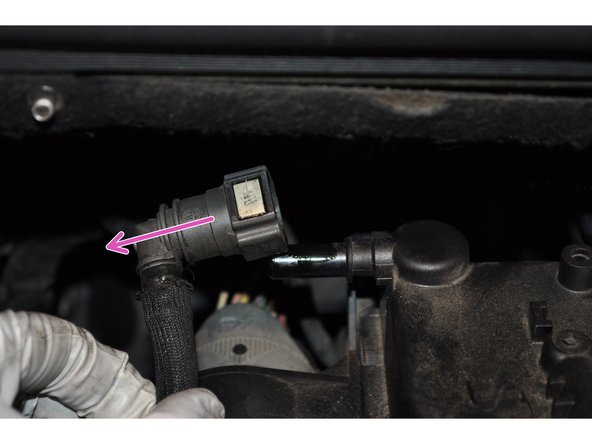

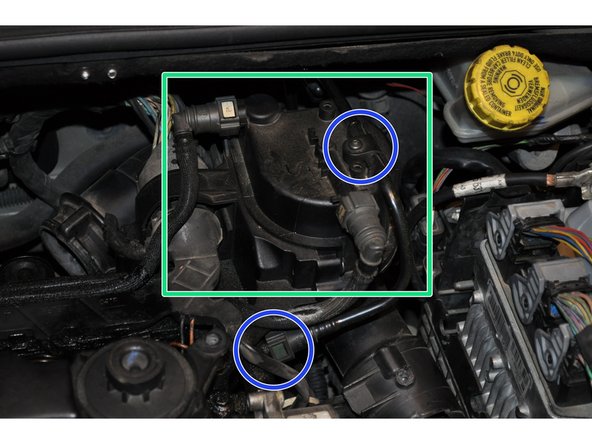

  12. Continuer en déposant le circuit de carburant Commencer par le filtre à gasoil Dévisser la bride de la conduite d'air de dépression fixée sur le dessus du filtre
    • Continuer en déposant le circuit de carburant

    • Commencer par le filtre à gasoil

    • Dévisser la bride de la conduite d'air de dépression fixée sur le dessus du filtre

    • Débrancher la première durite du filtre

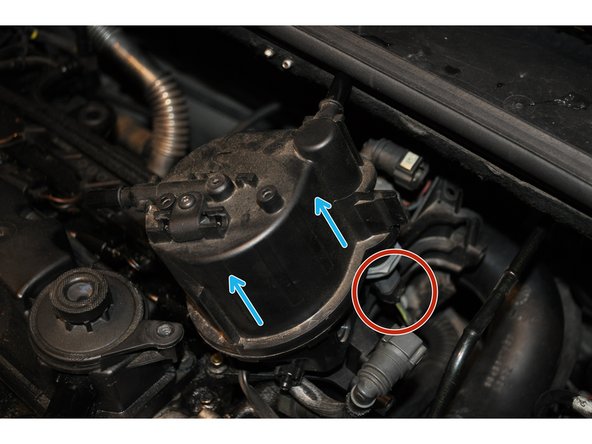

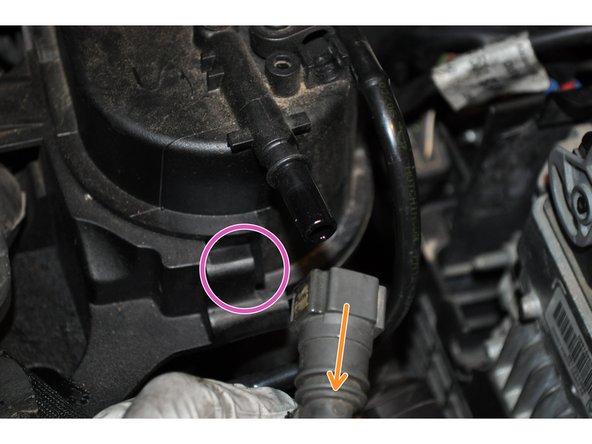

  13. Puis débrancher la seconde durite du filtre à gasoil Dévisser la vis de maintient du filtre sur son support avec une clé torx T20 Déposer doucement le filtre de son support et débrancher le connecteur électrique qui se trouve en dessous
    • Puis débrancher la seconde durite du filtre à gasoil

    • Dévisser la vis de maintient du filtre sur son support avec une clé torx T20

    • Déposer doucement le filtre de son support et débrancher le connecteur électrique qui se trouve en dessous

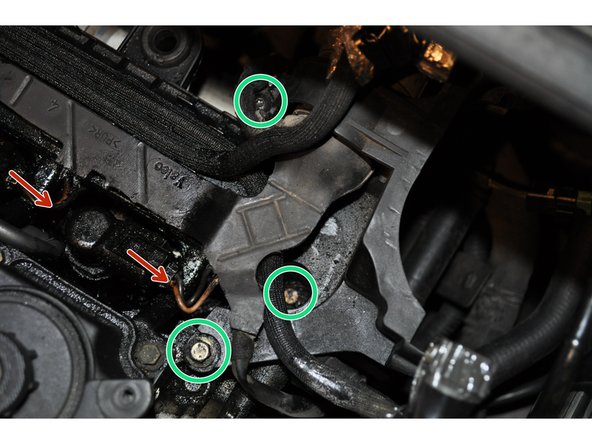

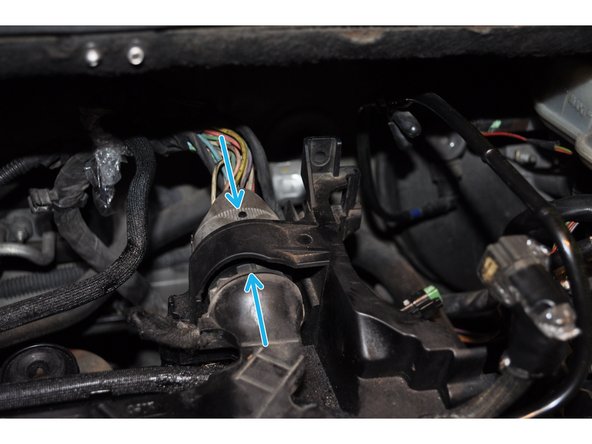

  14. Le support du filtre à gasoil est fixé en 3 points. Utiliser une douille de 8 mm avec une rallonge et clé torx T30 Déconnecter les 4 fiches électriques des injecteurs Le faisceau électrique des injecteurs passe à travers le support
    • Le support du filtre à gasoil est fixé en 3 points. Utiliser une douille de 8 mm avec une rallonge et clé torx T30

    • Déconnecter les 4 fiches électriques des injecteurs

    • Le faisceau électrique des injecteurs passe à travers le support

    • Soulever la bague grise pour déconnecter le faisceau

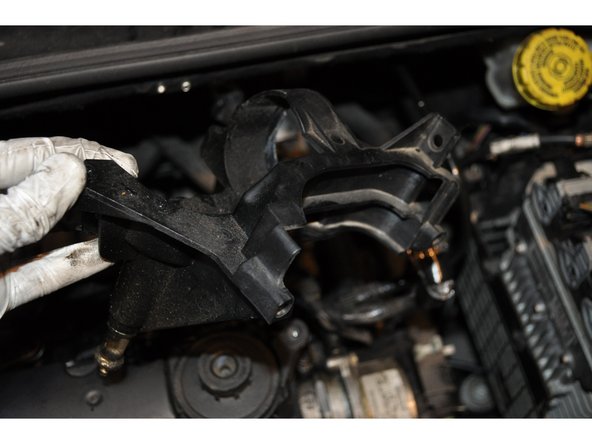

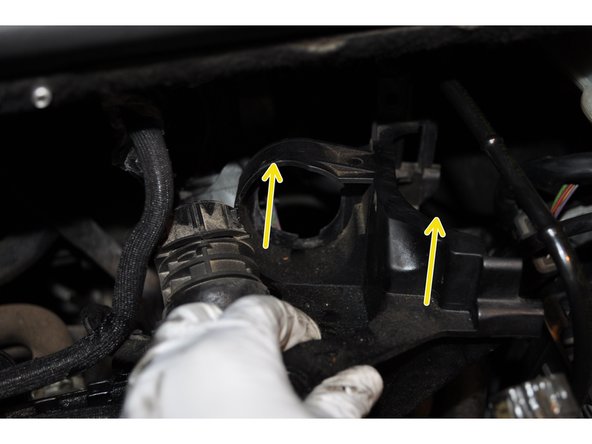

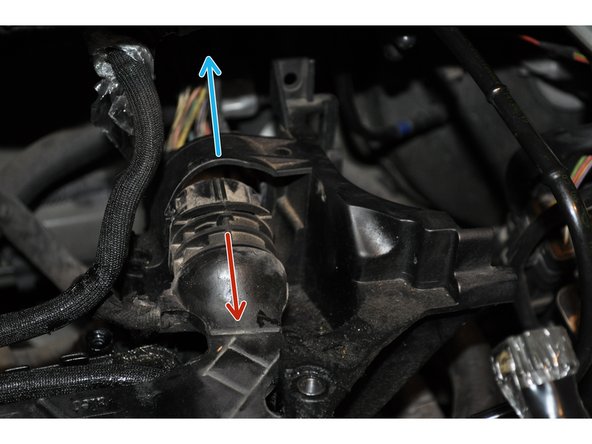

  15. Séparer le support et le câblage électrique des injecteurs Déposer le support de filtre à gasoil Déposer le support de filtre à gasoil
    • Séparer le support et le câblage électrique des injecteurs

    • Déposer le support de filtre à gasoil

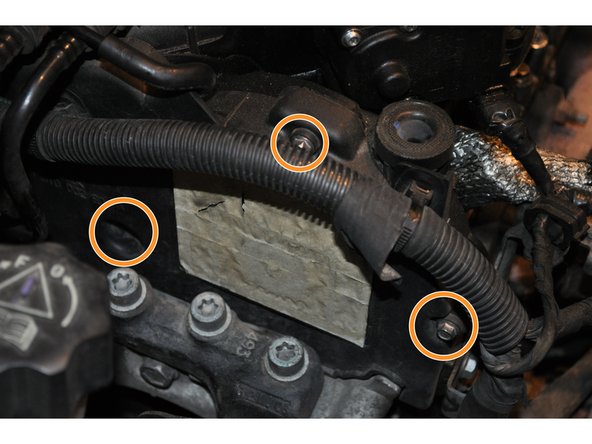

  16. A gauche du moteur se trouve le carter supérieur de la courroie de distribution fixé sur le cache culbuteurs Déposer les 5 vis de fixation avec une douille de 7 mm Plusieurs éléments sont positionnés sur le carter. Une gaine de câbles électrique est maintenue par une agrafe plastique
    • A gauche du moteur se trouve le carter supérieur de la courroie de distribution fixé sur le cache culbuteurs

    • Déposer les 5 vis de fixation avec une douille de 7 mm

    • Plusieurs éléments sont positionnés sur le carter. Une gaine de câbles électrique est maintenue par une agrafe plastique

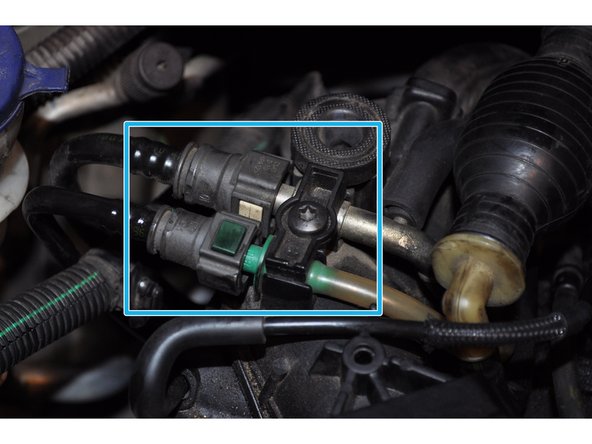

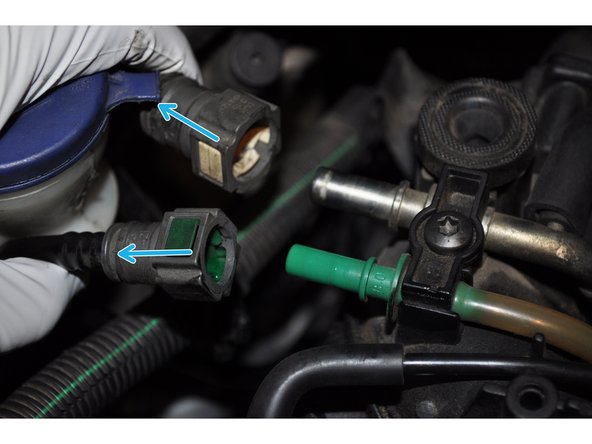

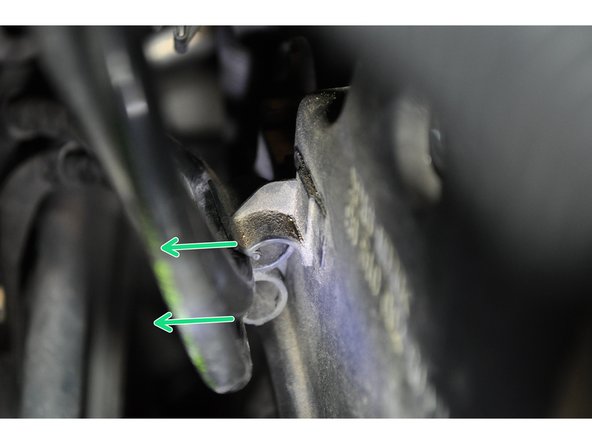

  17. Les tuyaux d'alimentation de gasoil sont également fixés sur le carter Déconnecter les durites de gasoil Déconnecter les durites de gasoil
    • Les tuyaux d'alimentation de gasoil sont également fixés sur le carter

    • Déconnecter les durites de gasoil

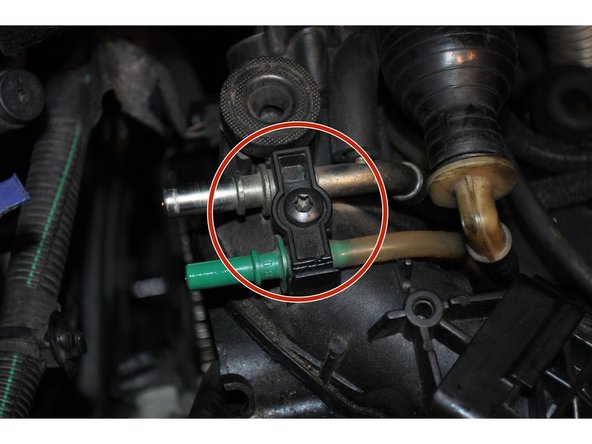

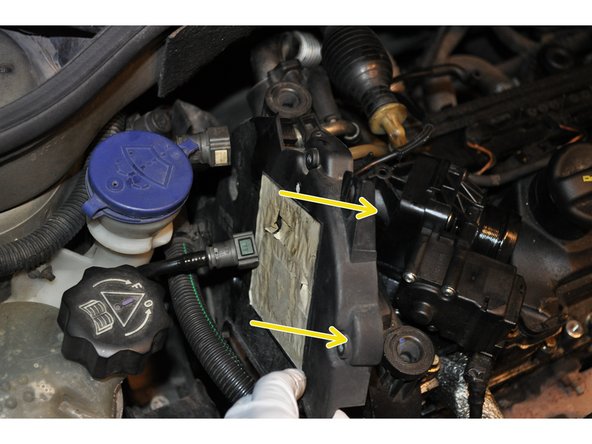

  18. Déposer le carter supérieur de la courroie de distribution Dévisser la bride des durites sur le cache culbuteurs avec une clé torx T30 Dévisser la bride des durites sur le cache culbuteurs avec une clé torx T30
    • Déposer le carter supérieur de la courroie de distribution

    • Dévisser la bride des durites sur le cache culbuteurs avec une clé torx T30

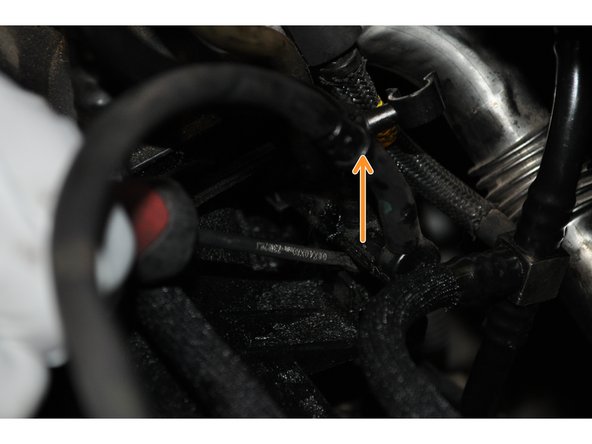

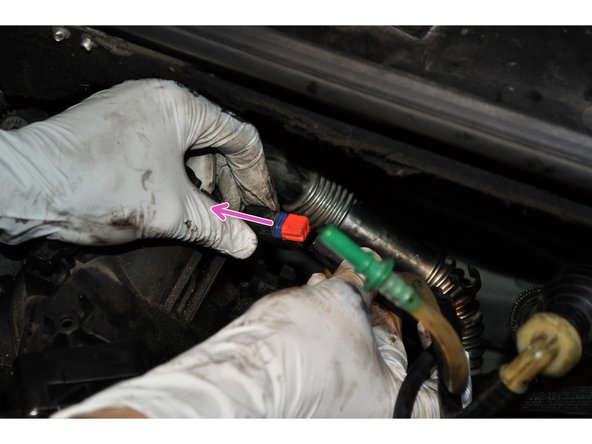

  19. Le faisceau de tuyau est attaché sur le collecteur d'air. Utiliser un tournevis plat pour le déclipsser Déconnecter la fiche électrique Déconnecter les tuyaux d’alimentation de gasoil
    • Le faisceau de tuyau est attaché sur le collecteur d'air. Utiliser un tournevis plat pour le déclipsser

    • Déconnecter la fiche électrique

    • Déconnecter les tuyaux d’alimentation de gasoil

    • Vérifier que plus rien n'est connecté et déposer le faisceau complet.

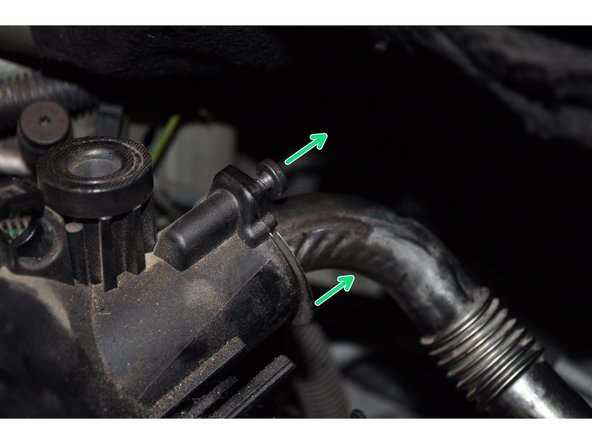

  20. Le système de recyclage des gaz d’échappements est fixé sur le collecteur d'air d'admission Utiliser une clé torx T30 sur les deux vis de fixation Séparer le conduit de la vanne EGR
    • Le système de recyclage des gaz d’échappements est fixé sur le collecteur d'air d'admission

    • Utiliser une clé torx T30 sur les deux vis de fixation

    • Séparer le conduit de la vanne EGR

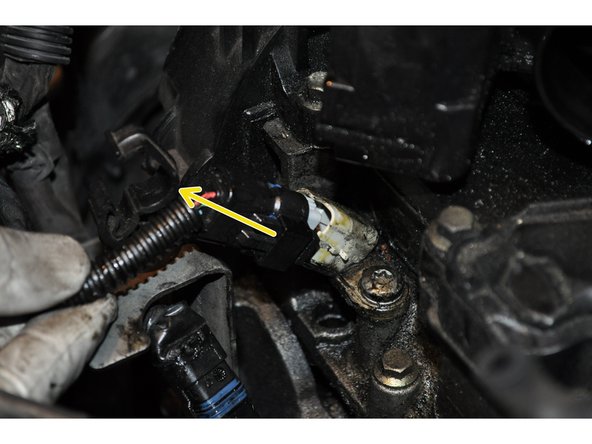

  21. Déconnecter les deux derniers capteurs Déposer les 8 vis sur le dessus du cache culbuteurs avec une douille de 8 mm Et le 2 vis de 10 mm dessous le collecteur d'air. A l’aplomb des support de la boite à air
    • Déconnecter les deux derniers capteurs

    • Déposer les 8 vis sur le dessus du cache culbuteurs avec une douille de 8 mm

    • Et le 2 vis de 10 mm dessous le collecteur d'air. A l’aplomb des support de la boite à air

  22. Vérifier que plus rien n'est encore fixé sur le cache culbuteurs Tirer vers le haut pour le déposer Enlever les 4 joints torique du collecteur d'air d'admission
    • Vérifier que plus rien n'est encore fixé sur le cache culbuteurs

    • Tirer vers le haut pour le déposer

    • Enlever les 4 joints torique du collecteur d'air d'admission

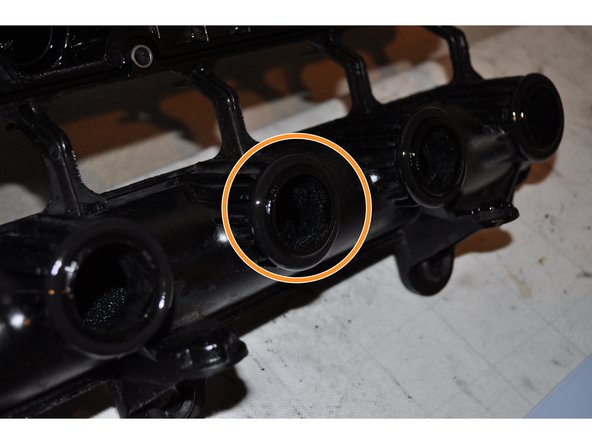

  23. Retirer l'ancien joint placé dans la partie cache culbuteurs puis nettoyer la rainure et placer le nouveau joint Lubrifier légèrement les nouveaux joints torique Nettoyer les portées de joint sans souiller l’intérieure de la culasse et des entrées d'air
    • Retirer l'ancien joint placé dans la partie cache culbuteurs puis nettoyer la rainure et placer le nouveau joint

    • Lubrifier légèrement les nouveaux joints torique

    • Nettoyer les portées de joint sans souiller l’intérieure de la culasse et des entrées d'air

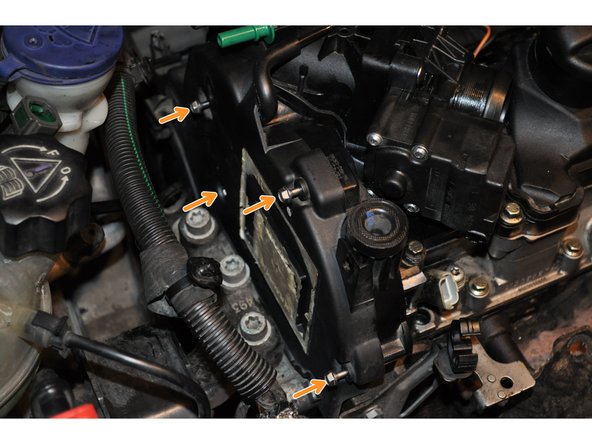

  24. Reposer le cache culbuteurs / collecteur d'air. Serrer les 8 + 2 vis Reposer les tuyaux de gasoil
    • Reposer le cache culbuteurs / collecteur d'air. Serrer les 8 + 2 vis

    • Reposer les tuyaux de gasoil

    • Reposer le carter supérieur de la courroie de distribution. Y fixer les différents éléments.

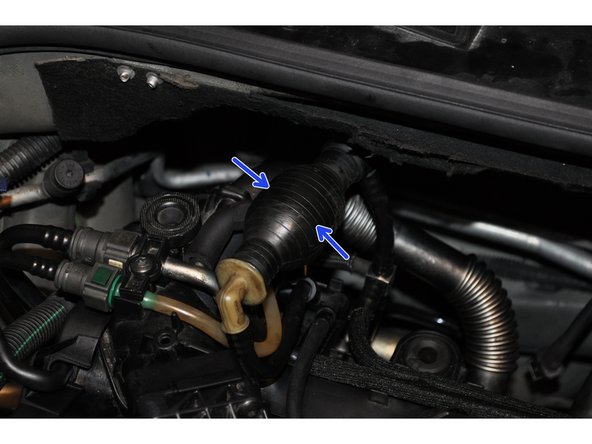

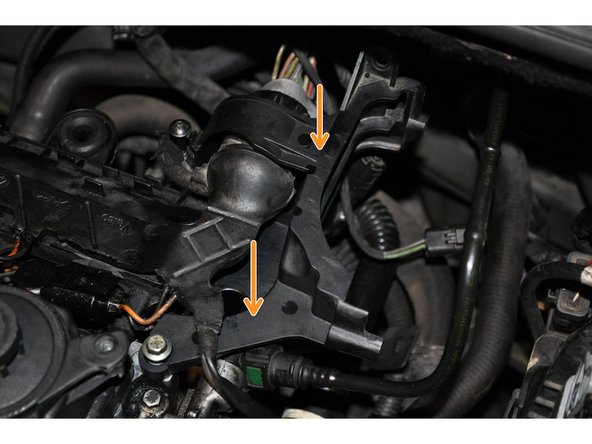

  25. Reposer le support du filtre à gasoil Puis le filtre à gasoil Réamorcer le circuit de gasoil avec la pompe
    • Reposer le support du filtre à gasoil

    • Puis le filtre à gasoil

    • Réamorcer le circuit de gasoil avec la pompe

    • Connecter les injecteurs

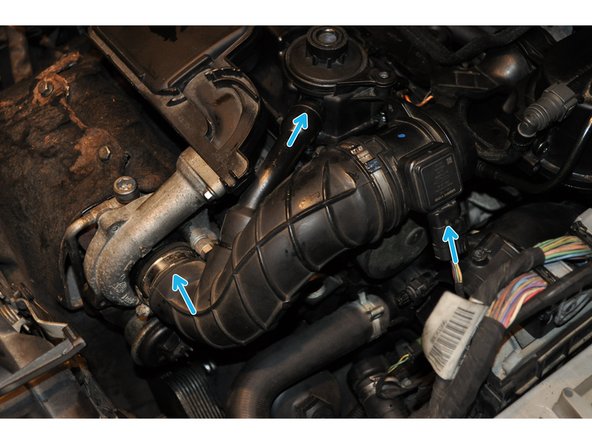

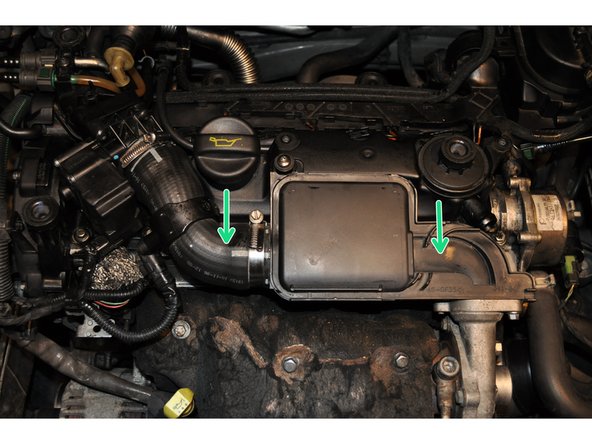

  26. Reposer le résonateur d'air d'admission Et le débitmètre de masse d'air Rebrancher la batterie. Attendre 5 minutes que le calculateur s'initialise avant de mettre le contact
    • Reposer le résonateur d'air d'admission

    • Et le débitmètre de masse d'air

    • Rebrancher la batterie. Attendre 5 minutes que le calculateur s'initialise avant de mettre le contact

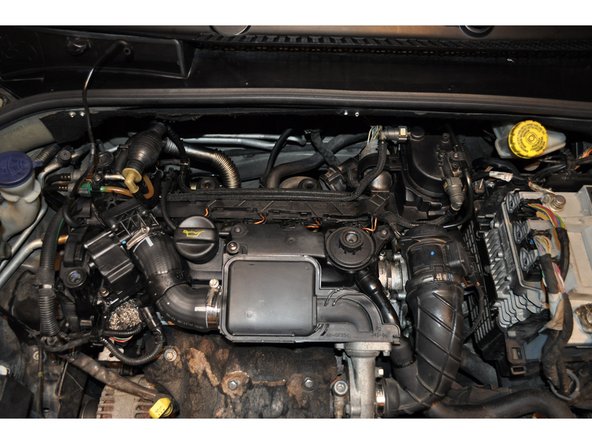

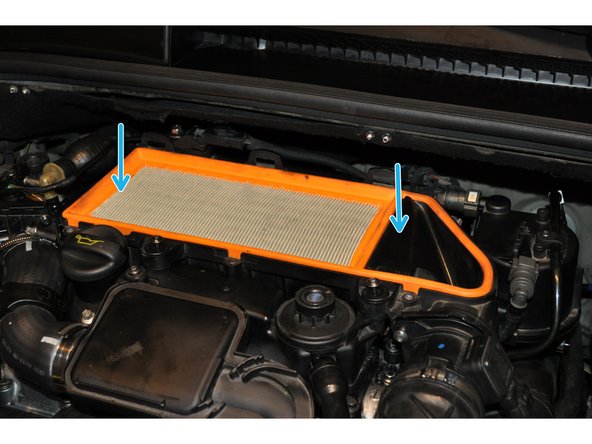

  27. Vérifier que tout est correctement remonté, visé, câblé ... Reposer la boite a air Vérifier le bon fonctionnement
    • Vérifier que tout est correctement remonté, visé, câblé ...

    • Reposer la boite a air

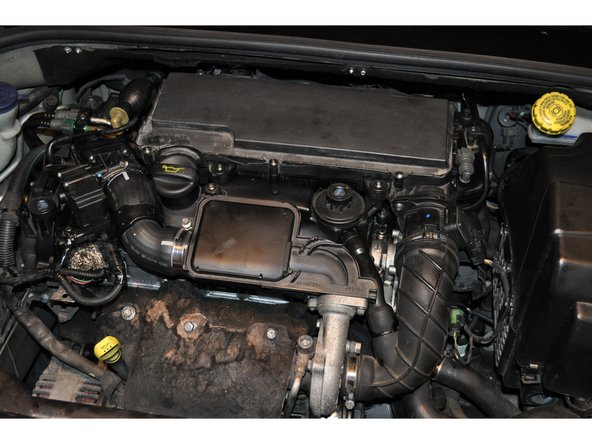

    • Vérifier le bon fonctionnement
