Changer les guides d'étrier de frein - Citroën C2

Rédigé par : hemissi-nizar (et un autre contributeur)
  • Commentaires : 2
  • Favoris : 1
  • Réparations terminées : 1

Difficulté

Modérée

Étapes

15

Temps nécessaire

02:00:00

Sections

1

Drapeaux

0

Introduction

Motorisation du véhicule 1.4 HDi 70 cv

  1. Lever et caler l’arrière du véhicule. Déposer les roues pour avoir accès au système de freinage. Mise en sécurité du véhicule : démontage et remontage de la roue Dans le véhicule, desserrer le levier du frein à main.
    Modifier

  2. L'étrier de frein possède deux vis de fixation. A l'aide d'une douille de 13 mm et d'une clé de 15 mm, déposer la vis A l'aide d'une douille de 13 mm et d'une clé de 15 mm, déposer la vis

    • L'étrier de frein possède deux vis de fixation.

    • A l'aide d'une douille de 13 mm et d'une clé de 15 mm, déposer la vis

    Modifier

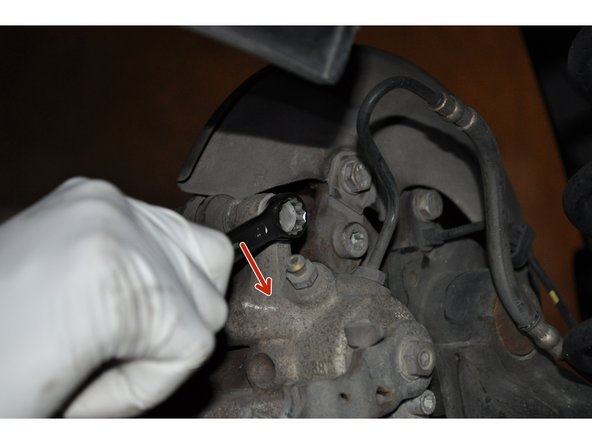

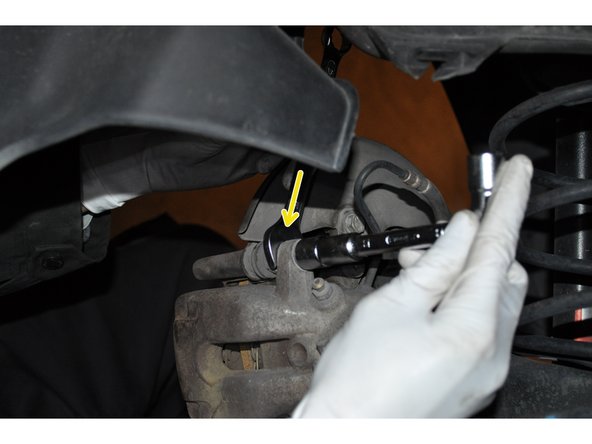

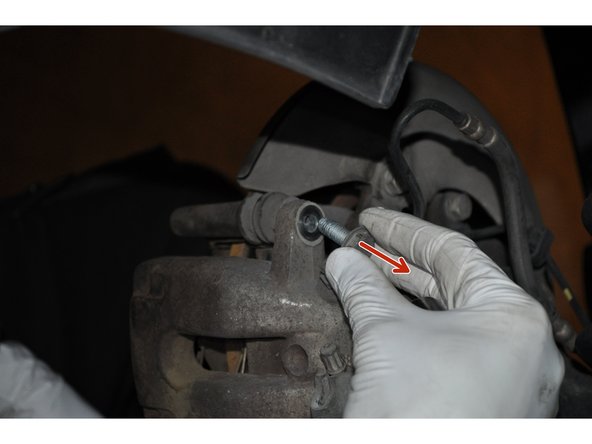

  3. De la même manière déposer la seconde vis De la même manière déposer la seconde vis De la même manière déposer la seconde vis

    • De la même manière déposer la seconde vis

    Modifier

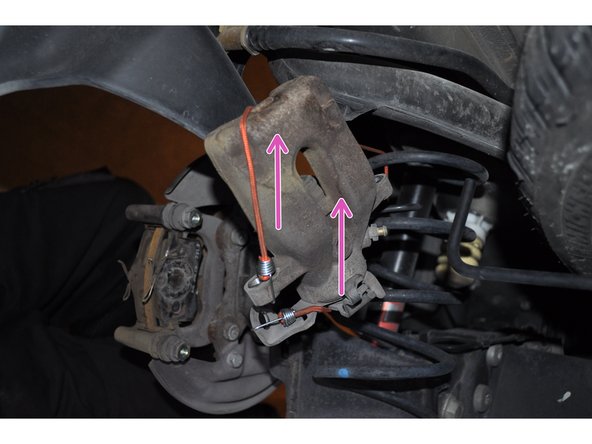

  4. Retirer les deux vis en soutenant l'étrier. Attention à ne pas tordre la conduite de liquide de frein

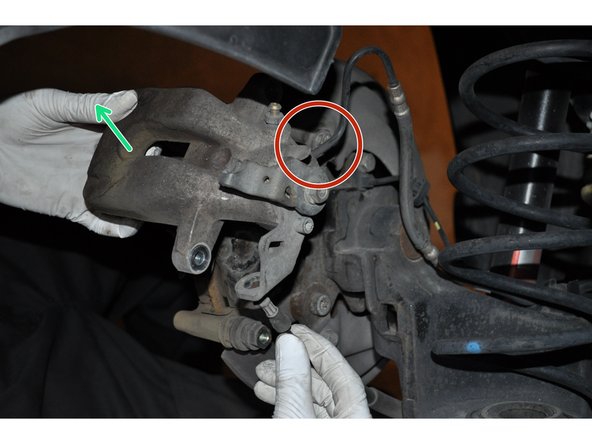

    • Retirer les deux vis en soutenant l'étrier.

    • Attention à ne pas tordre la conduite de liquide de frein

    • Retirer l’étrier et utiliser des tendeurs pour le soutenir sans abîmer la durite.

    Modifier

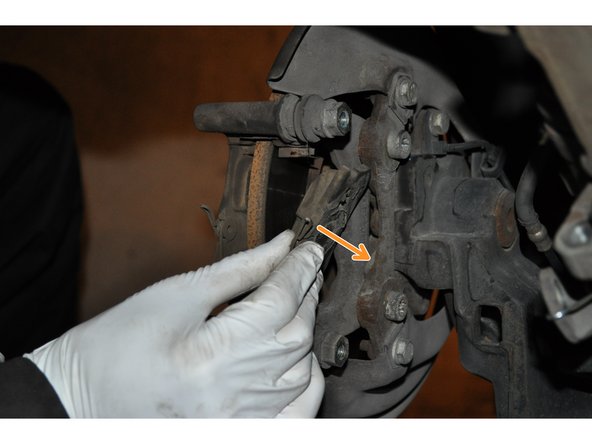

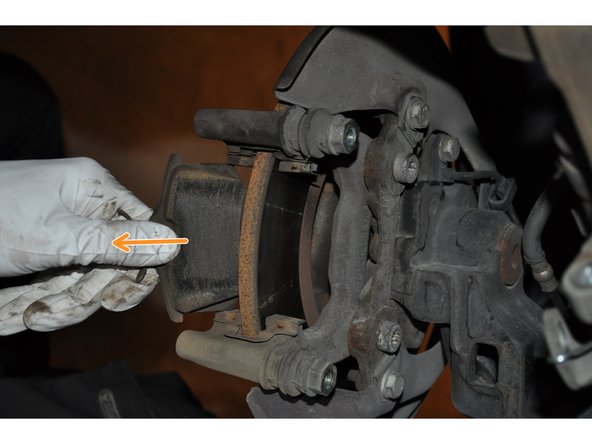

  5. Déposer les plaquettes de frein. Déposer les plaquettes de frein.

    • Déposer les plaquettes de frein.

    Modifier

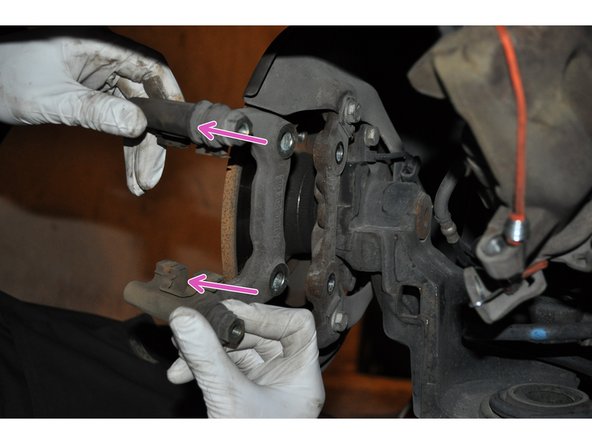

  6. Déposer le support d'étrier maintenu par deux vis Torx T50. Déposer le support d'étrier maintenu par deux vis Torx T50. Déposer le support d'étrier maintenu par deux vis Torx T50.

    • Déposer le support d'étrier maintenu par deux vis Torx T50.

    Modifier

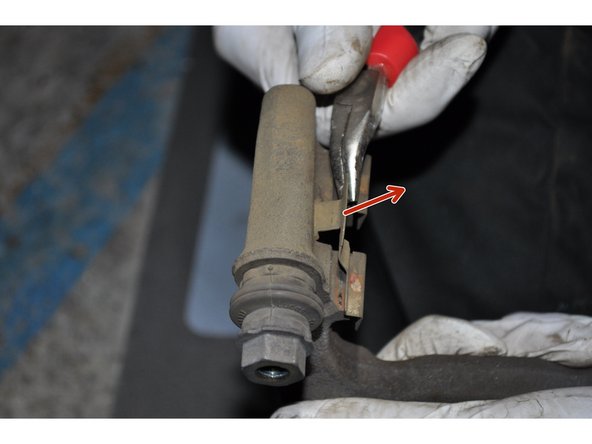

  7. Déposer le jeu de ressorts d'étrier de frein avec une pince Déposer le jeu de ressorts d'étrier de frein avec une pince

    • Déposer le jeu de ressorts d'étrier de frein avec une pince

    Modifier

  8. Identifier les colonnettes d'étrier Tirer sur la colonnette pour voir la déchirure dans le soufflet par laquelle la graisse s'échappe Pour retirer le tout, tirer fortement sur la colonnette pour déclipper le soufflet du corps de l'étrier

    • Identifier les colonnettes d'étrier

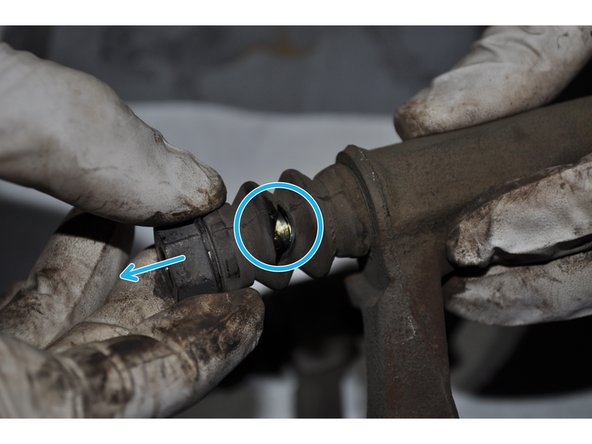

    • Tirer sur la colonnette pour voir la déchirure dans le soufflet par laquelle la graisse s'échappe

    • Pour retirer le tout, tirer fortement sur la colonnette pour déclipper le soufflet du corps de l'étrier

    Modifier

  9. Déposer la seconde colonnette de la même manière Nettoyer les puits de l'étrier avec un dégraissant et un écouvillon Nettoyer les puits de l'étrier avec un dégraissant et un écouvillon

    • Déposer la seconde colonnette de la même manière

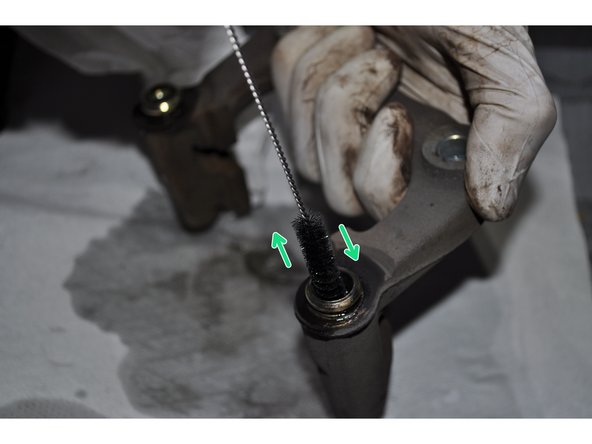

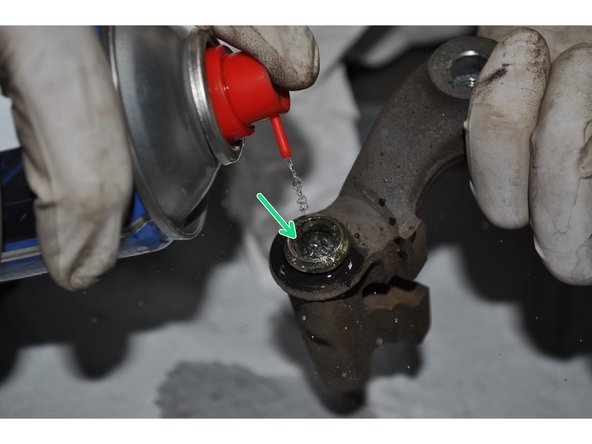

    • Nettoyer les puits de l'étrier avec un dégraissant et un écouvillon

    Modifier

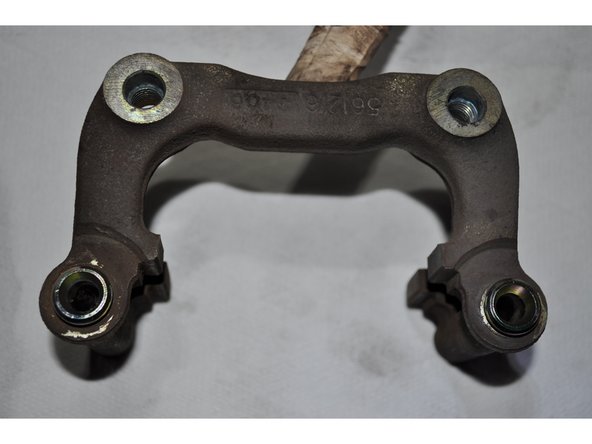

  10. Nettoyer entièrement l'étrier avec un dégraissant Comparer les colonnettes et soufflets Appliquer la graisse fournie avec les colonnettes dans le puits

    • Nettoyer entièrement l'étrier avec un dégraissant

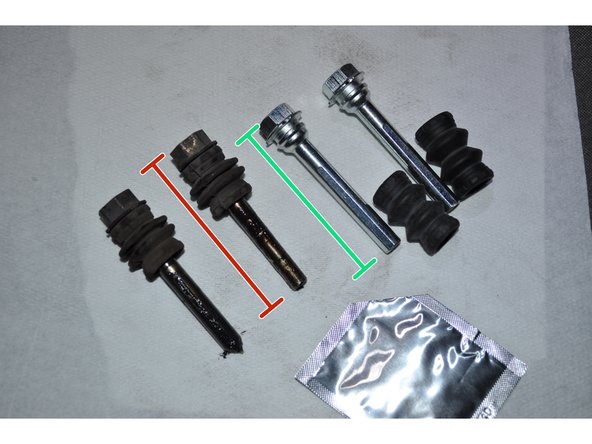

    • Comparer les colonnettes et soufflets

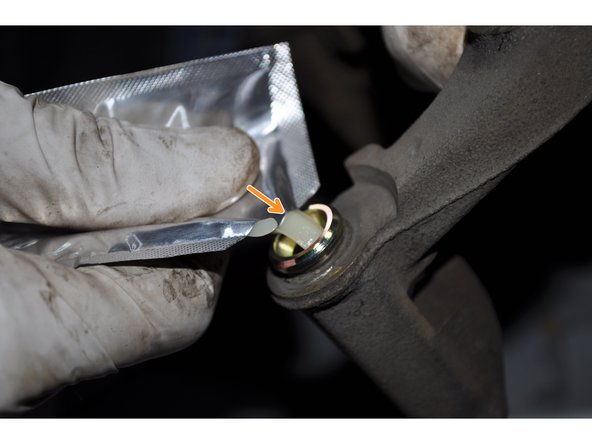

    • Appliquer la graisse fournie avec les colonnettes dans le puits

    Modifier

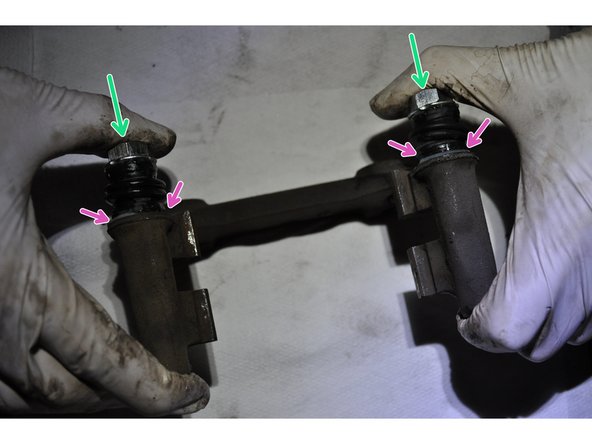

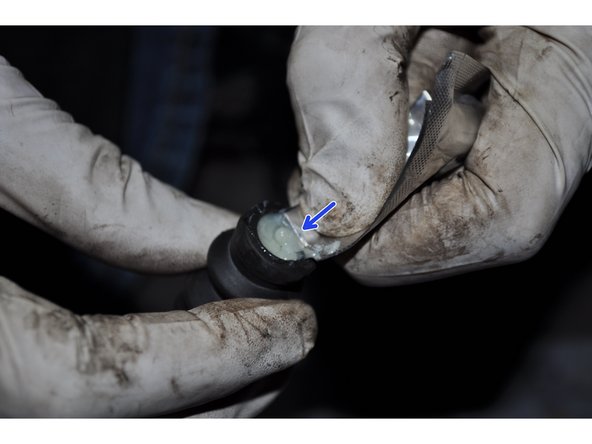

  11. Appliquer également de la graisse dans le soufflet Insérer l'ensemble colonnete et soufflet dans l'étrier Pousser fortement pour en-clipper la lèvre du soufflet sur la gorge de l'étrier

    • Appliquer également de la graisse dans le soufflet

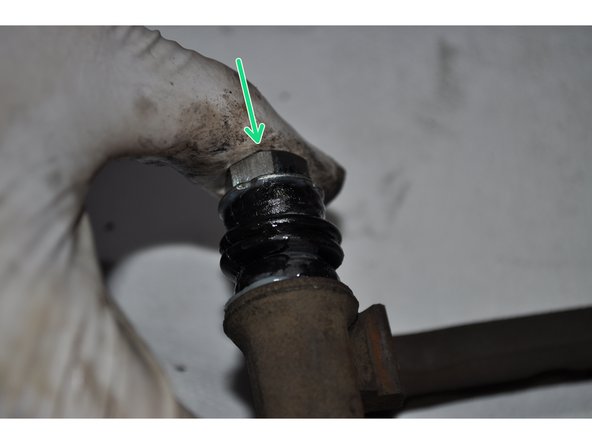

    • Insérer l'ensemble colonnete et soufflet dans l'étrier

    • Pousser fortement pour en-clipper la lèvre du soufflet sur la gorge de l'étrier

    Modifier

  12. Reposer un jeu de ressorts d'étrier de frein neuf

    • Reposer un jeu de ressorts d'étrier de frein neuf

    Modifier

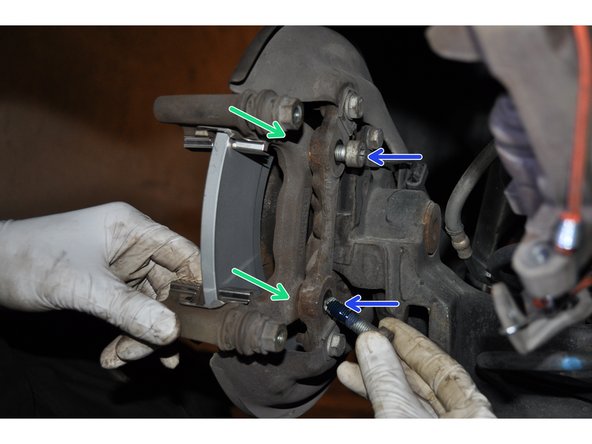

  13. Ouvrez le bouchon du réservoir de liquide de frein Utiliser un repousse piston pour écarter le piston de l'étrier. Appliquer du frein filet sur les deux vis du support d'étrier

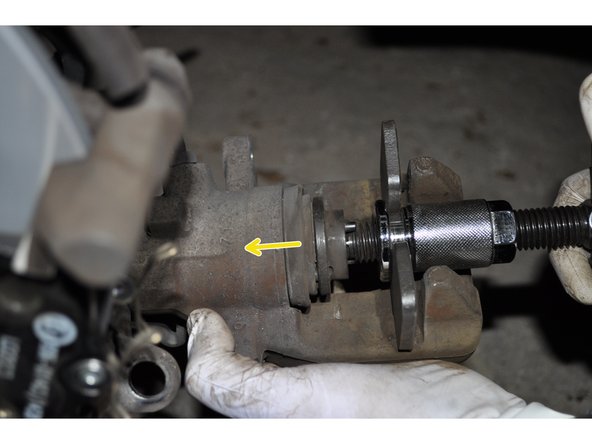

    • Ouvrez le bouchon du réservoir de liquide de frein

    • Utiliser un repousse piston pour écarter le piston de l'étrier.

    • Appliquer du frein filet sur les deux vis du support d'étrier

    Modifier

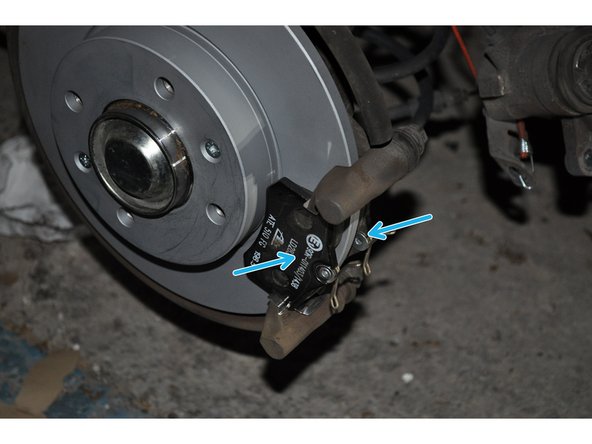

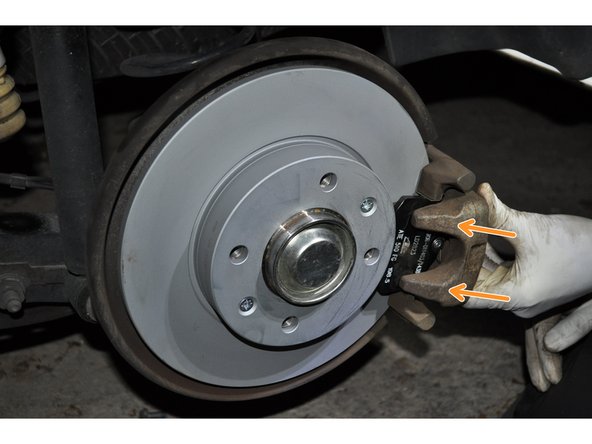

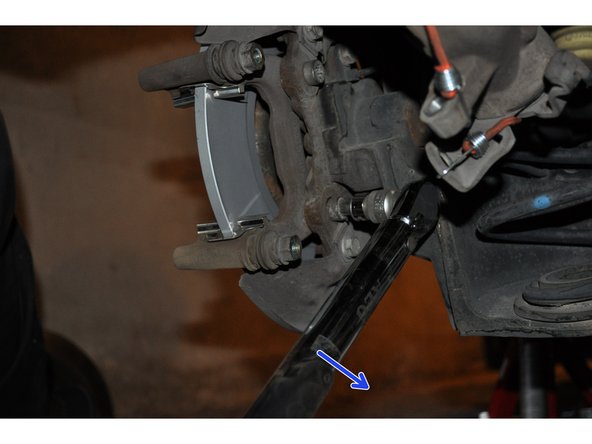

  14. Fixer le support d'étrier et serrer à la clé dynamométrique Placer les nouvelles plaquettes de frein. Remettre en place l'étrier de frein.

    • Fixer le support d'étrier et serrer à la clé dynamométrique

    • Placer les nouvelles plaquettes de frein.

    • Remettre en place l'étrier de frein.

    Modifier

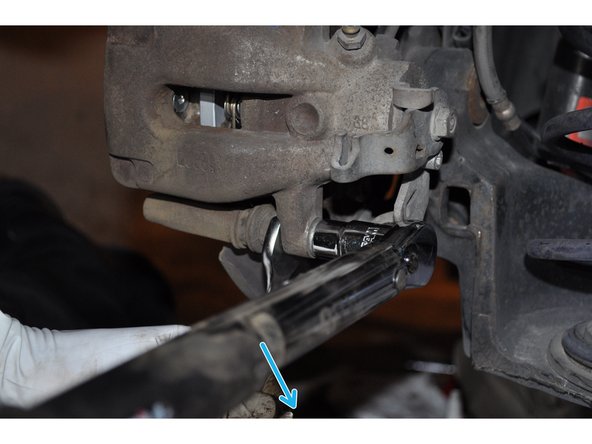

  15. Utiliser les nouvelles vis de fixation avec du frein filet. Serrer les vis de l'étrier et remettre en place le câble de frein à main.

    • Utiliser les nouvelles vis de fixation avec du frein filet.

    • Serrer les vis de l'étrier et remettre en place le câble de frein à main.

    • Appuyer sur la pédale de frein plusieurs fois jusqu’à qu'elle devienne dure.

    • Vérifier le niveau du liquide de frein et refermer le bocal

    Modifier
Ligne d'arrivée

Une autre personne a terminé cette réparation.

Auteur

avec 1 autre contributeur

hemissi-nizar

Membre depuis le 16/01/2017

21 003 Réputation

88 tutoriels rédigés

2 commentaires

Bonjour, peut-on juste changer les guides d’etrier de frein sans à avoir à changer le disque ( sachant qu’il y a peu de temps une révision complète a été faite ) ??

Il s’agit d’un xsara picasso 2L HDI

humhumbefa - Réponse

Bonjour, oui c'est tout à fait possible.

hemissi-nizar -
