Nous allons procéder au remplacement des disques de freins. Pour cela, il faut se munir des outils suivants : 1 cric (cric-bouteille, cric hydraulique..) ou système de levage, 1 cliquet avec une douille de 17mm (ou 1 clé en croix "démonte-roue"), 1 clé de 19mm ou 3/4, 1 masse, 1 pince multiprise, 1 disque neuf pour Fiorino (et un jeu de plaquettes). Il est recommandé de changer aussi les plaquettes de frein lors du remplacement des disques.

  1. Levez le véhicule à l'aide d'un cric ou d'un système hydraulique. Précautions d'usage : Assurez-vous que le véhicule soit sur un sol plat, avec le frein-à-main serré.
    • Levez le véhicule à l'aide d'un cric ou d'un système hydraulique. Précautions d'usage : Assurez-vous que le véhicule soit sur un sol plat, avec le frein-à-main serré.

  2. Utilisez une clé en croix pour dévisser les boulons de roue, ou un cliquet avec une douille de 17mm. Enlevez la roue concernée par le changement de disques de frein.
    • Utilisez une clé en croix pour dévisser les boulons de roue, ou un cliquet avec une douille de 17mm.

    • Enlevez la roue concernée par le changement de disques de frein.

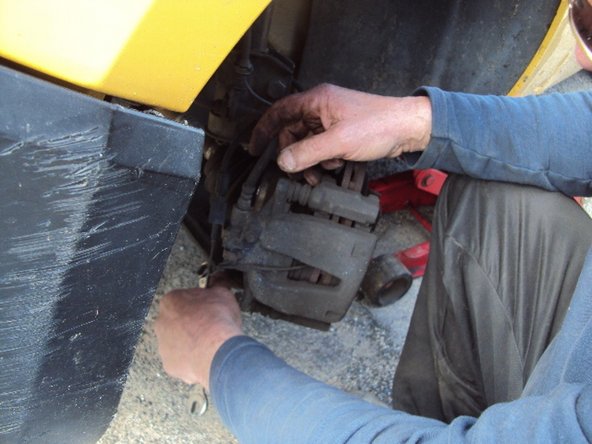

  3. Démontez l'étrier en dévissant les 2 vis en haut et en bas de l'étrier. Enlevez aussi les plaquettes de freins.
    • Démontez l'étrier en dévissant les 2 vis en haut et en bas de l'étrier.

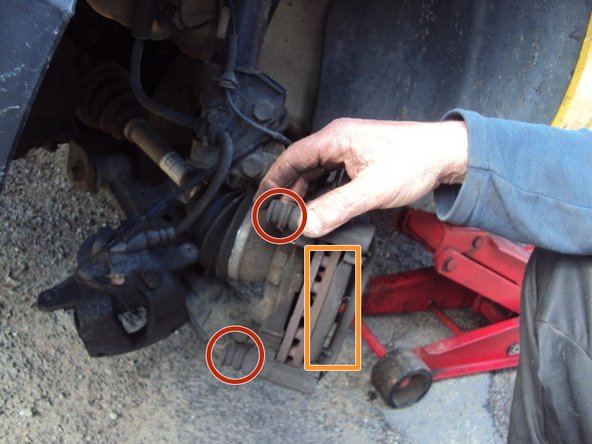

    • Enlevez aussi les plaquettes de freins.

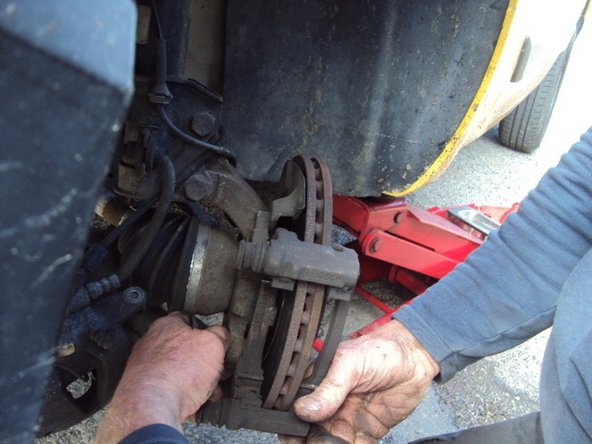

  4. Démontez le porte-étrier en dévissant les 2 vis de part et d'autre avec une clé de 19mm (ou clé de 3/4) Démontez le porte-étrier en dévissant les 2 vis de part et d'autre avec une clé de 19mm (ou clé de 3/4) Démontez le porte-étrier en dévissant les 2 vis de part et d'autre avec une clé de 19mm (ou clé de 3/4)

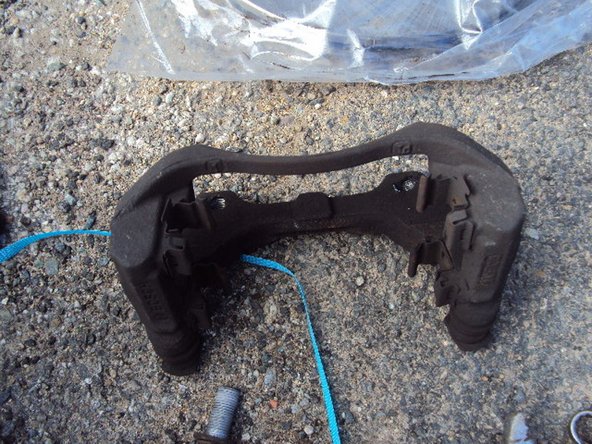

    • Démontez le porte-étrier en dévissant les 2 vis de part et d'autre avec une clé de 19mm (ou clé de 3/4)

  5. Retirez les 2 guides métalliques prévus pour l'aide au placement de la roue. Puis à l'aide d'une masse, tapez sur l'ancien disque afin de le déloger. Puis à l'aide d'une masse, tapez sur l'ancien disque afin de le déloger.

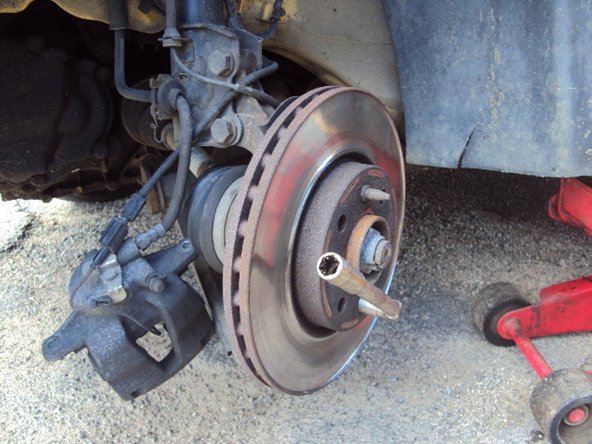

    • Retirez les 2 guides métalliques prévus pour l'aide au placement de la roue.

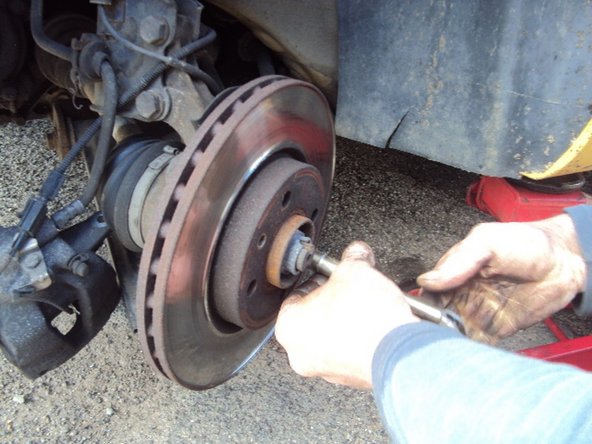

    • Puis à l'aide d'une masse, tapez sur l'ancien disque afin de le déloger.

  6. Mettez le nouveau disque en place. Revissez les 2 vis-guides, précédemment enlevées. Revissez les 2 vis-guides, précédemment enlevées.

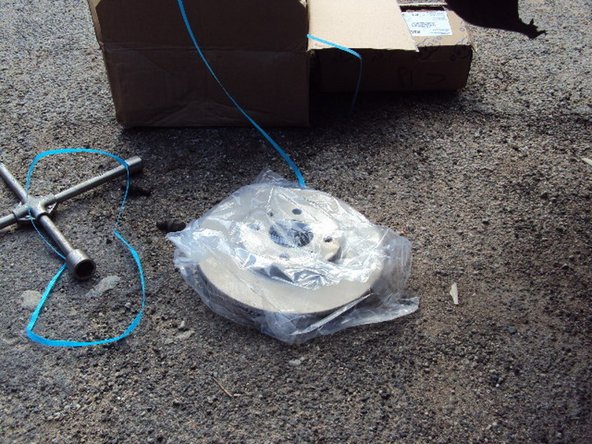

    • Mettez le nouveau disque en place.

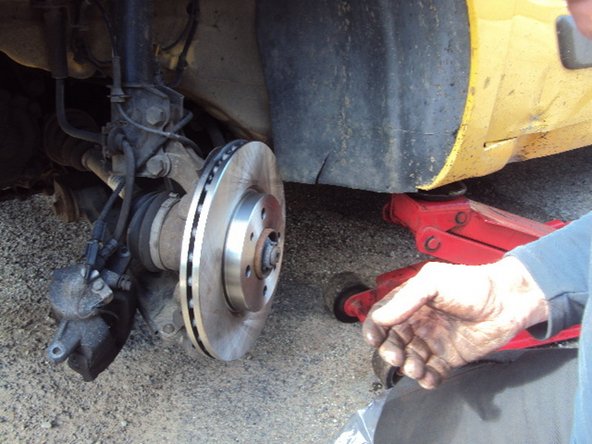

    • Revissez les 2 vis-guides, précédemment enlevées.

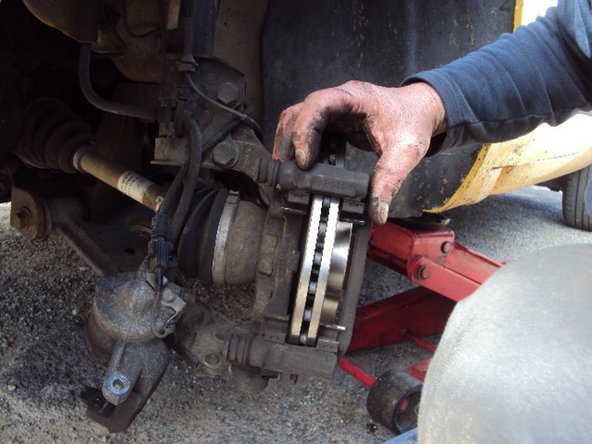

  7. Replacez le porte-étrier comme il faut. Revissez les 2 vis à la main, puis avec la clé de 19 ou 3/4. Revissez les 2 vis à la main, puis avec la clé de 19 ou 3/4.
    • Replacez le porte-étrier comme il faut.

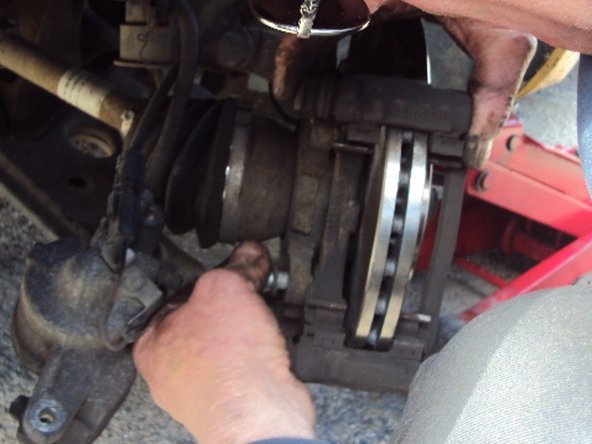

    • Revissez les 2 vis à la main, puis avec la clé de 19 ou 3/4.

  8. Replacez la plaquette avec le fil pour le témoin d'usure, du côté intérieur, dans son logement au sein du porte-étrier. Replacez aussi la 2ème plaquette de frein, côté extérieur. Dans l'idéal, il faut remplacer les plaquettes de frein. Il est conseillé de les remplacer par des plaquettes neuves de même type.
    • Replacez la plaquette avec le fil pour le témoin d'usure, du côté intérieur, dans son logement au sein du porte-étrier.

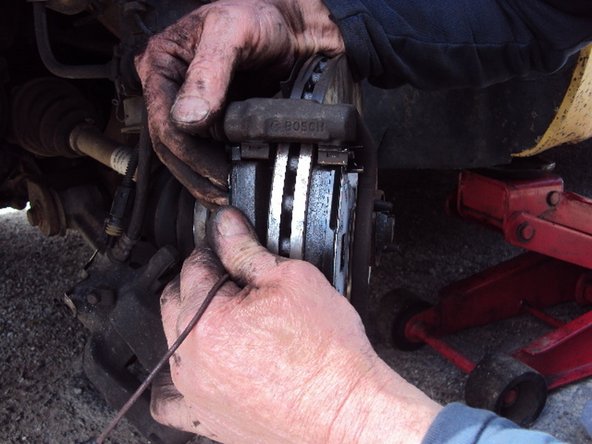

    • Replacez aussi la 2ème plaquette de frein, côté extérieur.

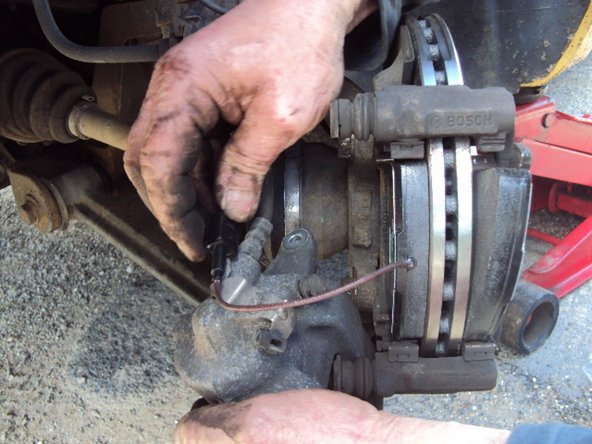

    • Dans l'idéal, il faut remplacer les plaquettes de frein. Il est conseillé de les remplacer par des plaquettes neuves de même type.

  9. D'abord, à l'intérieur de l'étrier, à l'aide d'une pince multiprise, repoussez le piston afin de libérer assez de place pour les plaquettes. Puis, replacez l'étrier sur les plaquettes et le porte-étrier. Prenez soin de passer le fil du témoin d'usure de la plaquette intérieure dans le trou de l'étrier, lors du replacement de celui-ci.
    • D'abord, à l'intérieur de l'étrier, à l'aide d'une pince multiprise, repoussez le piston afin de libérer assez de place pour les plaquettes.

    • Puis, replacez l'étrier sur les plaquettes et le porte-étrier.

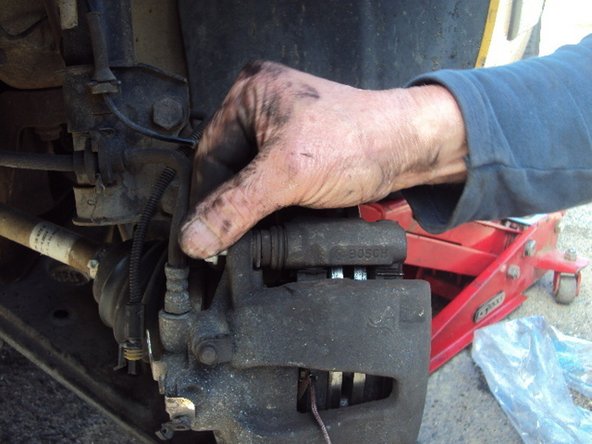

    • Prenez soin de passer le fil du témoin d'usure de la plaquette intérieure dans le trou de l'étrier, lors du replacement de celui-ci.

    • Enfin, vissez les 2 vis en haut et en bas de l'étrier.

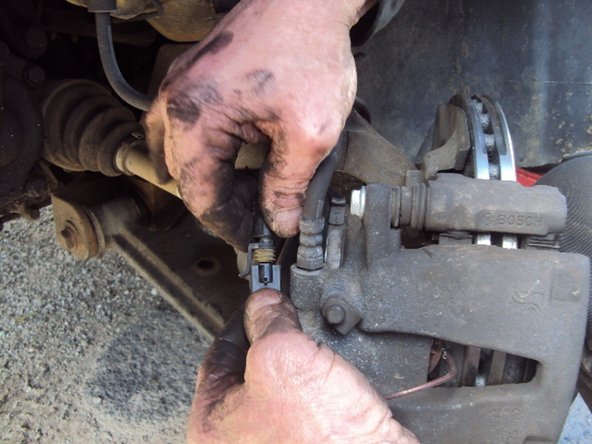

  10. Prenez la fiche au bout du fil de témoin d'usure de la plaquette, et rebrancher-la dans son réceptacle noir.
    • Prenez la fiche au bout du fil de témoin d'usure de la plaquette, et rebrancher-la dans son réceptacle noir.

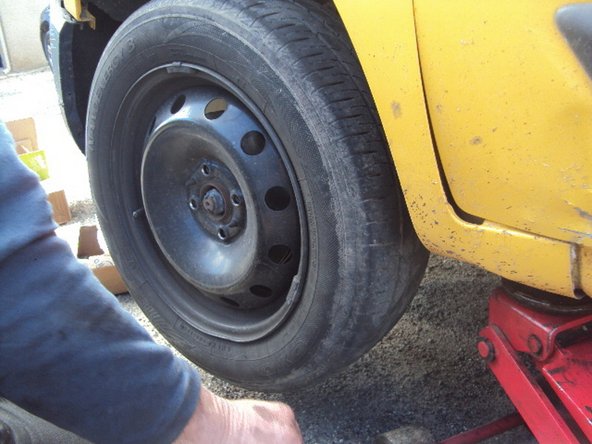

  11. Replacez la roue à l'aide des 2 guides métalliques.
    • Replacez la roue à l'aide des 2 guides métalliques.

    • Vissez les boulons de roue.

    • Baissez le véhicule.

    • Répétez ces mêmes étapes pour l'autre roue.

    • Bravo ! Vous avez fini brillamment ce tutoriel pour changer les disques de frein d'une Fiat Fiorino !

    • Lorsque les plaquettes de freins ont été changés sur les deux roues, appuyer plusieurs fois sur la pédale de frein afin de remettre en place les pistons.

    • Ne pas freiner trop fort lors des premières utilisations le temps du rodage
