Introduction

Le remplacement des bougies de préchauffage est une opération simple qui permet d'améliorer les performances du démarrage sans solliciter exagérément le démarreur.

  1. Avant toute chose, commencer par déconnecter la borne plus de la batterie Avant toute chose, commencer par déconnecter la borne plus de la batterie
    • Avant toute chose, commencer par déconnecter la borne plus de la batterie

  2. Retirer le cache moteur en exerçant une traction vers le haut
    • Retirer le cache moteur en exerçant une traction vers le haut

  3. vous accédez ainsi aux bougies masqué a ce stade par le support du faisceau
    • vous accédez ainsi aux bougies masqué a ce stade par le support du faisceau

  4. Dévisser l'écrou de la patte de fixation du support de câble avec la clé plate de 13
    • Dévisser l'écrou de la patte de fixation du support de câble avec la clé plate de 13

  5. Dégraffer la patte plastique du support de câble
    • Dégraffer la patte plastique du support de câble

  6. A l'aide de votre clé à pipe ou à cliquet de 12, dévisser le support métallique de câble côté gauche
    • A l'aide de votre clé à pipe ou à cliquet de 12, dévisser le support métallique de câble côté gauche

  7. Renouveler l'opération côté droit.
    • Renouveler l'opération côté droit.

  8. dévisser la borne d'alimentation de la rampe des bougies en dévissant avec le tourne vis plat, les 4 isolants jaunes
    • dévisser la borne d'alimentation de la rampe des bougies en dévissant avec le tourne vis plat, les 4 isolants jaunes

  9. la ligne d'alimentation électrique est déconnectée.
    • la ligne d'alimentation électrique est déconnectée.

  10. dévisser les 4 écrous  des 4 bougies de préchauffage avec une clé à pipe (la 4ème n'est pas visible)
    • dévisser les 4 écrous des 4 bougies de préchauffage avec une clé à pipe (la 4ème n'est pas visible)

  11. Dévisser les 4 bougies en utilisant une   clé à pipe de 10
    • Dévisser les 4 bougies en utilisant une clé à pipe de 10

  12. Il est indispensable de nettoyer l'entrée de la bougie en prenant la précaution de ne pas faire tomber de dépôt dans le cylindre. Vous pouvez utiliser un chiffon d'obturation pour protéger l'orifice.
    • Il est indispensable de nettoyer l'entrée de la bougie en prenant la précaution de ne pas faire tomber de dépôt dans le cylindre. Vous pouvez utiliser un chiffon d'obturation pour protéger l'orifice.

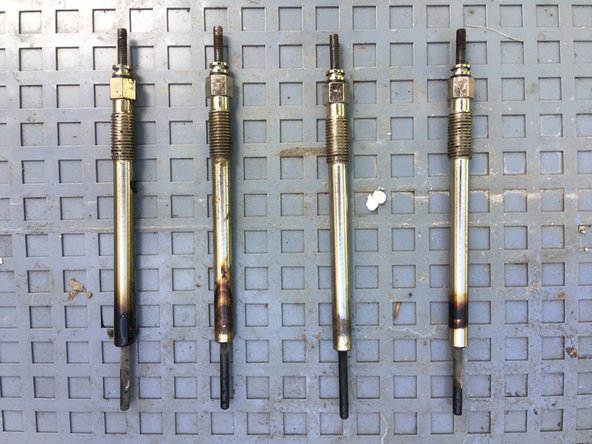

  13. Voici un exemple de bougie qui nécessite le remplacement Voici un exemple de bougie qui nécessite le remplacement
    • Voici un exemple de bougie qui nécessite le remplacement

  14. Utilisez un petit récipient pour ranger les pièces démontées. Vous devez y déposer la rampe d'alimentation électrique, 6 isolants, 2 écrous de rampe, 4 écrous de bougies de préchauffage, 2 écrous de 13. Commander vos bougies de préchauffage en vérifiant le diamètre et le pas. Pour le remontage, procéder dans le sens inverse.
    • Utilisez un petit récipient pour ranger les pièces démontées. Vous devez y déposer la rampe d'alimentation électrique, 6 isolants, 2 écrous de rampe, 4 écrous de bougies de préchauffage, 2 écrous de 13. Commander vos bougies de préchauffage en vérifiant le diamètre et le pas. Pour le remontage, procéder dans le sens inverse.

Conclusion

Le démontage et le remontage des bougies est une opération simple qui demande, cependant quelques précautions et méthodologie

10 autres ont terminé cette réparation.

MOCQUAIS Christian

Membre depuis le 15/04/2018

658 Réputation

2 tutoriels rédigés

12 commentaires

Merci beaucoup! à noter pour les novices que l'accès au bougies de préchauffage étant restreint, clé plate et clé à pipe de 10mm ne permettent pas le vissage/dévissage, ni les douilles de clé à cliquet 1/4". Pour travailler confortablement il vous sera nécessaire d'utiliser une douille de 10mm montée sur une petite rallonge et clé à cliquet 1/2". La tête des bougies ne vous permettront pas d'enfoncer complètement la douille, mais suffisamment pour passer les 15Nm de serrage recommandés et sans rien endommager.

toto21985643 - Réponse

Merci beaucoup pour ce tuto très clair. Au passage, j'ai une yaris d4d et le tuto colle très bien. Et, petit détail, démonter les bougies moteur encore chaud, voire utiliser du wd40 pour faciliter le démontage des bougies et éviter la casse.

mykya44 - Réponse

Bonjour,

Je viens de prendre connaissance du tuto (on y parle de clef dynamo) y-t-il un couple de serrage préconisé pour les bougies de préchauffage ?

Merci pour le tuto il est top !

Merci d'avance pour vos retours.

gdelannoy - Réponse

Merci, c’était parfait!

guillaumerosseel - Réponse

Bonjour ya til un risque que les bougie se casse en démontant donc faire ça a chaud

tholey.ludivine - Réponse
