Comment changer le triangle de suspension sur Seat Leon I (1M)

  1. lever le véhicule puis mettre des chandelles de sécurité                     retirer votre roue à l'avant du véhicule. retirer le cache sous le moteur vis torx t25 et vis cruciforme retirer le cache sous le moteur vis torx t25 et vis cruciforme
    • lever le véhicule puis mettre des chandelles de sécurité retirer votre roue à l'avant du véhicule.

    • retirer le cache sous le moteur vis torx t25 et vis cruciforme

  2. voici le triangle devisser la biellette de barre stabilisatrice avec une clé de 16 puis dévisser les 3 vis de la rotule de suspension avec une clé de 13
    • voici le triangle

    • devisser la biellette de barre stabilisatrice avec une clé de 16

    • puis dévisser les 3 vis de la rotule de suspension avec une clé de 13

  3. voici les 3 vis ( photo 2 ) de la rotule de suspension fixé sur le triangle puis tirer afin de sortir la rotule du triangle photo 3 puis tirer afin de sortir la rotule du triangle photo 3

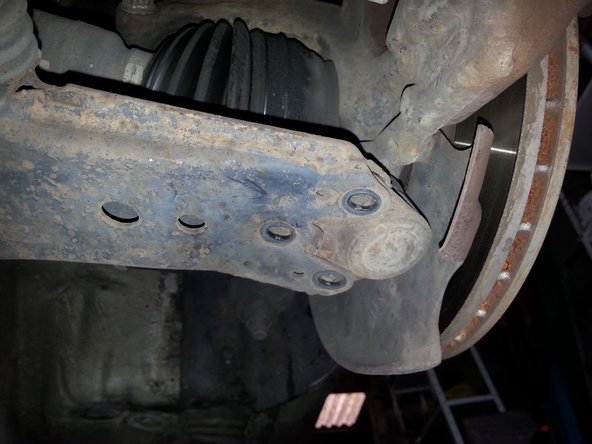

    • voici les 3 vis ( photo 2 ) de la rotule de suspension fixé sur le triangle

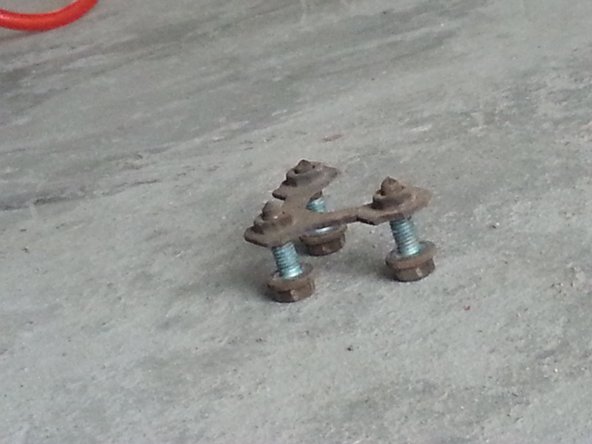

    • puis tirer afin de sortir la rotule du triangle photo 3

  4. défaire le boulon du triangle coté moteur avec une clé de 18 sur la partie arrière du triangle  défaire le boulon de 18 il faudra 2 clé de 18 comme sur la photo 3. une clé en haut pour maintenir l’écrou et celle du bas pour desserrer puis enlever le triangle
    • défaire le boulon du triangle coté moteur avec une clé de 18

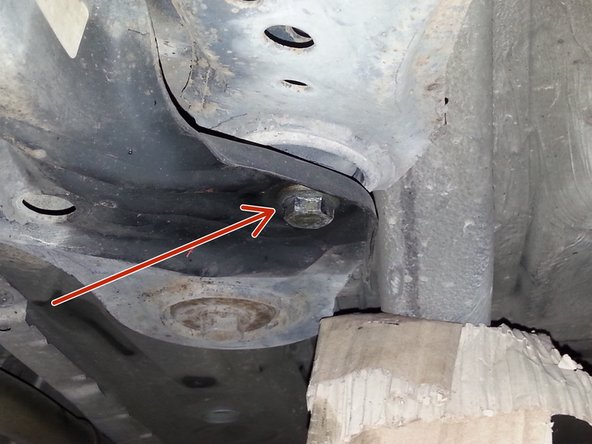

    • sur la partie arrière du triangle défaire le boulon de 18 il faudra 2 clé de 18 comme sur la photo 3. une clé en haut pour maintenir l’écrou et celle du bas pour desserrer

    • puis enlever le triangle

  5. Comparez l'ancien et le nouveau triangle de suspension Le remontage s'effectue en sens inverse.

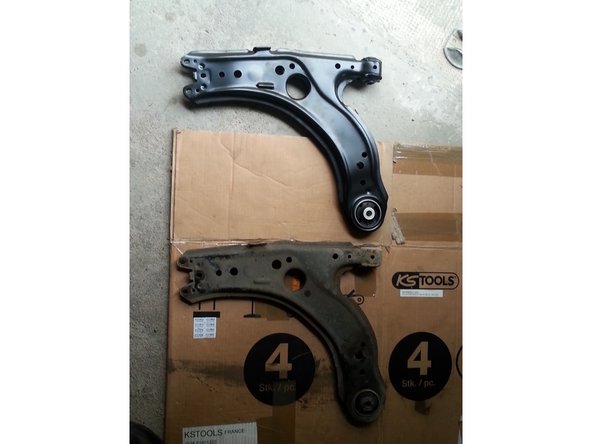

    • Comparez l'ancien et le nouveau triangle de suspension

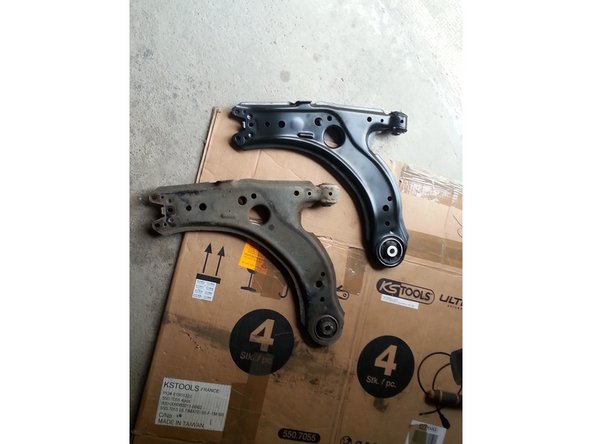

    • Le remontage s'effectue en sens inverse.
