Motorisation du véhicule 1.4 HDi 70 cv

  1. Effectuer la dépose de la rotule de direction comme décrite dans les étapes 1/2/3 et 4 du tutoriel suivant
  2. Couper le petit collier serré sur l'axe de la rotule intérieure de direction Couper le grand collier de serrage qui maintient le soufflet sur la crémaillère Couper le grand collier de serrage qui maintient le soufflet sur la crémaillère
    • Couper le petit collier serré sur l'axe de la rotule intérieure de direction

    • Couper le grand collier de serrage qui maintient le soufflet sur la crémaillère

  3. Déposer le contre écrou de la rotule axiale. Tirer sur le soufflet pour le faire coulisser le long de la rotule axiale. Tirer sur le soufflet pour le faire coulisser le long de la rotule axiale.

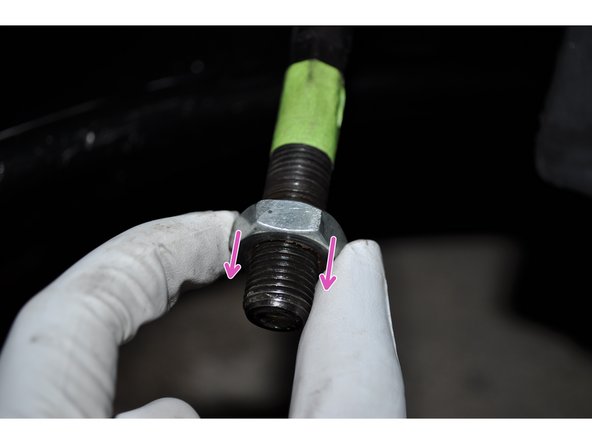

    • Déposer le contre écrou de la rotule axiale.

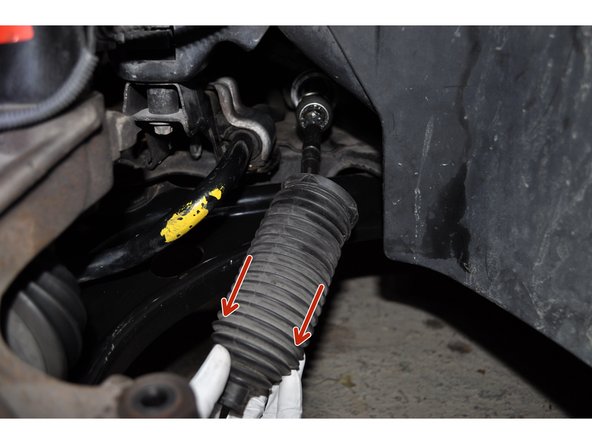

    • Tirer sur le soufflet pour le faire coulisser le long de la rotule axiale.

  4. Comparer les soufflets Un soufflet troué ou déchiré ne protège plus la rotule axiale et la crémaillère

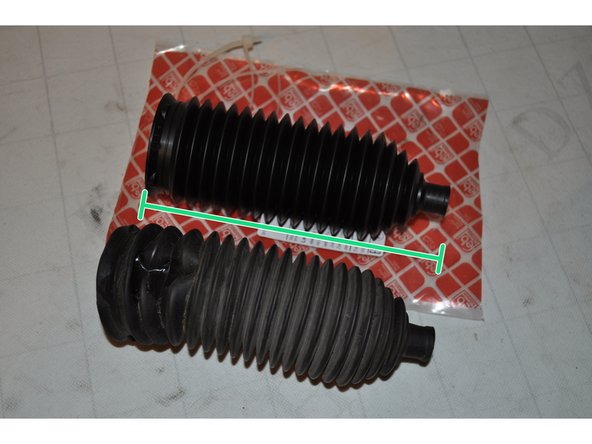

    • Comparer les soufflets

    • Un soufflet troué ou déchiré ne protège plus la rotule axiale et la crémaillère

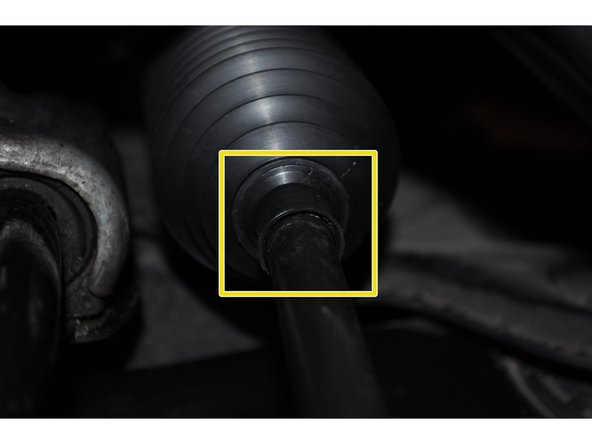

  5. Insérer le soufflet sur l'axe de la rotule intérieure Nettoyer l'épaulement sur le corps de la crémaillère La partie extérieure du soufflet doit coïncider avec la gorge de la rotule axiale
    • Insérer le soufflet sur l'axe de la rotule intérieure

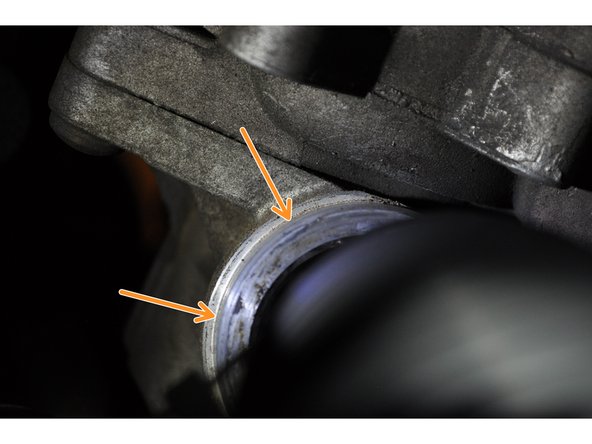

    • Nettoyer l'épaulement sur le corps de la crémaillère

    • La partie extérieure du soufflet doit coïncider avec la gorge de la rotule axiale

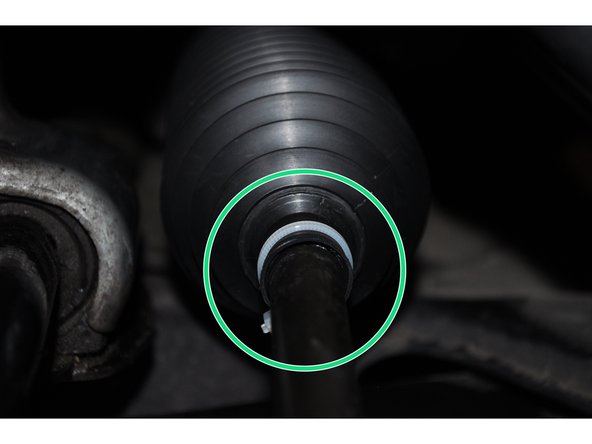

  6. Mettre en place des colliers de serrage sur les deux extrémités du soufflet Remettre en place le contre écrou
    • Mettre en place des colliers de serrage sur les deux extrémités du soufflet

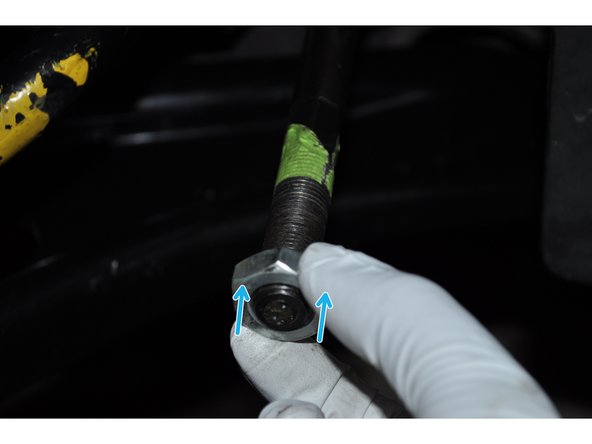

    • Remettre en place le contre écrou

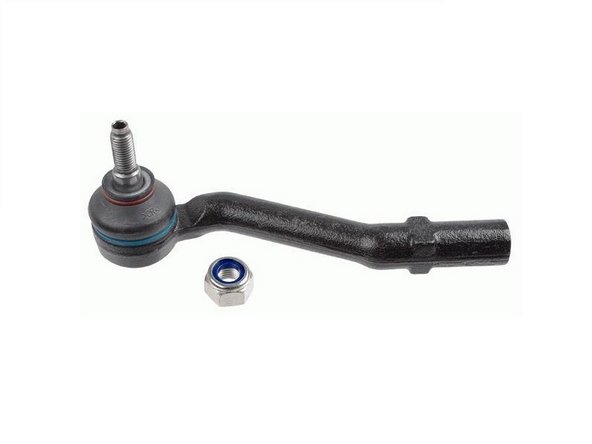

  7. Effectuer la repose de la rotule de direction comme décrite dans les étapes 6/7 et 8 du tutoriel suivant.
