Introduction

Nous allons ici remplacer le rétroviseur extérieur sur Ford Fiesta V, dans le cas présent il s'agit du rétroviseur droit à commande manuelle sans dégivrage.

Outils

Pièces

  1. Ouvrir la portière à son maximum et baisser entièrement la vitre afin de faciliter le démontage du rétroviseur. Tourner d'un quart de tour dans le sens antihoraire le caoutchouc de la manette de commande manuel, puis tirer vers soi afin de l'extraire. Pincer légèrement le plastique de retenu du câble de commande et le pousser vers l'intérieur de la garniture.
    • Ouvrir la portière à son maximum et baisser entièrement la vitre afin de faciliter le démontage du rétroviseur.

    • Tourner d'un quart de tour dans le sens antihoraire le caoutchouc de la manette de commande manuel, puis tirer vers soi afin de l'extraire.

    • Pincer légèrement le plastique de retenu du câble de commande et le pousser vers l'intérieur de la garniture.

  2. 1 : Placer un outil plat en plastique sur le coté, entre la carrosserie de la porte et la garniture intérieure, afin de la déclipser, puis 2 : décaler la garniture vers la droite afin l'extraire. Finir d’ôter la garniture à la main en veillant à bien sortir le câble de commande. Le rétroviseur est maintenu par une vis à tête hexagonal de 10mm, et deux agrafes métalliques qui retiennent chacun un clip plastique.
    • 1 : Placer un outil plat en plastique sur le coté, entre la carrosserie de la porte et la garniture intérieure, afin de la déclipser, puis 2 : décaler la garniture vers la droite afin l'extraire.

    • Finir d’ôter la garniture à la main en veillant à bien sortir le câble de commande.

    • Le rétroviseur est maintenu par une vis à tête hexagonal de 10mm, et deux agrafes métalliques qui retiennent chacun un clip plastique.

  3. Commencer par enlever les deux agrafes métallique, il suffit de les faire glisser vers le bas à la main ou à l'aide d'une pince à bec plat. Desserrer la vis à l'aide d'une clé à cliquet avec douille de 10mm et une rallonge. Tout en maintenant le rétroviseur par l'extérieur, pincer les deux clips en plastiques qui maintiennent encore le rétroviseur soit à la main ou à l'aide d'une pince à bec plat.

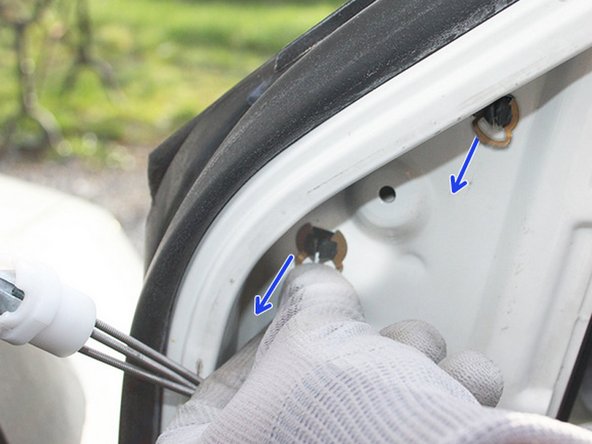

    • Commencer par enlever les deux agrafes métallique, il suffit de les faire glisser vers le bas à la main ou à l'aide d'une pince à bec plat.

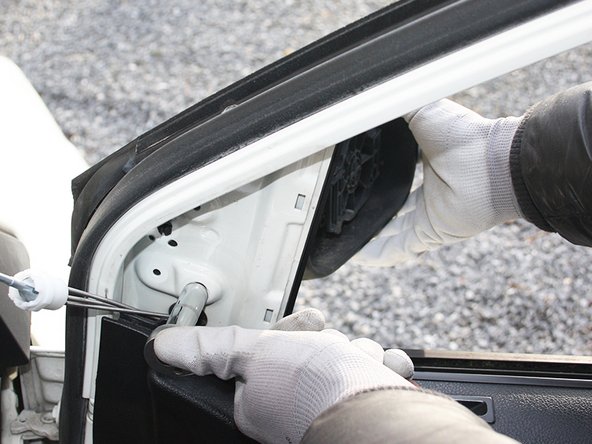

    • Desserrer la vis à l'aide d'une clé à cliquet avec douille de 10mm et une rallonge.

    • Tout en maintenant le rétroviseur par l'extérieur, pincer les deux clips en plastiques qui maintiennent encore le rétroviseur soit à la main ou à l'aide d'une pince à bec plat.

  4. Extraire le rétroviseur par l'extérieur en veillant à bien passer le câble de commande dans l'orifice de passage. Contrôler que le nouveau rétroviseur corresponde à l'ancien au niveau du câble de commande ainsi que ses fixations. Contrôler que le nouveau rétroviseur corresponde à l'ancien au niveau du câble de commande ainsi que ses fixations.
    • Extraire le rétroviseur par l'extérieur en veillant à bien passer le câble de commande dans l'orifice de passage.

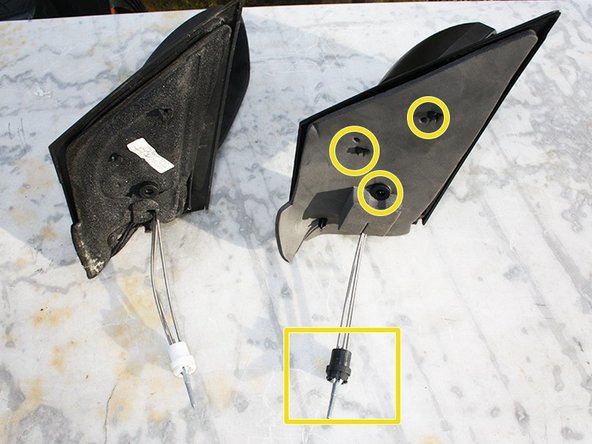

    • Contrôler que le nouveau rétroviseur corresponde à l'ancien au niveau du câble de commande ainsi que ses fixations.

  5. Mettre en place le nouveau rétroviseur en commençant par passer le câble de commande dans l'orifice prévu Positionner le rétroviseur de façon à ce que chaque clips soit en face de leurs orifices respectifs Positionner  la vis de 10 et visser la à l'aide de la clé à cliquet avec douille. Au serrage les clips se mettent en place.
    • Mettre en place le nouveau rétroviseur en commençant par passer le câble de commande dans l'orifice prévu

    • Positionner le rétroviseur de façon à ce que chaque clips soit en face de leurs orifices respectifs

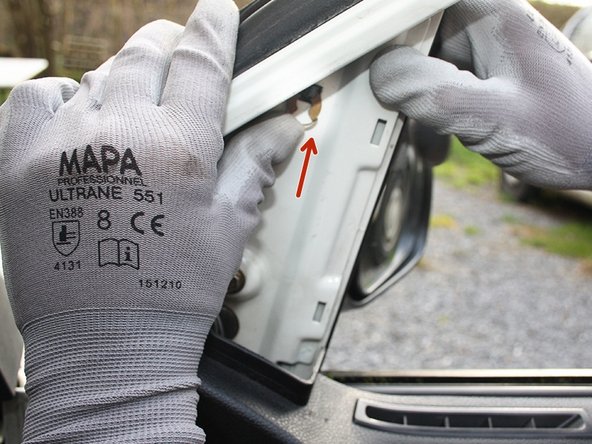

    • Positionner la vis de 10 et visser la à l'aide de la clé à cliquet avec douille. Au serrage les clips se mettent en place.

    • Remettre les deux clips métalliques qui maintiennent les clips plastiques, pour cela faite les glisser vers le haut.

  6. Passer le câble de commande dans l'orifice de garniture intérieur jusqu'à le reclipser. Remettre en place la garniture intérieur 1: En commençant par insérerez la partie droite et 2 : finir par clipser le coté gauche. Remettre le caoutchouc de manette de commande et tourner d'un quart de tour dans le sens horaire dans sa position final.

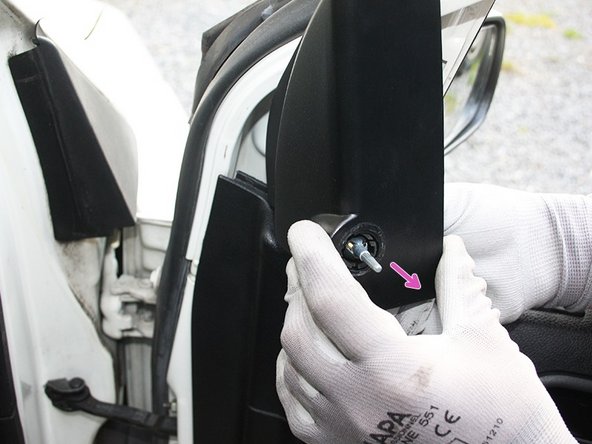

    • Passer le câble de commande dans l'orifice de garniture intérieur jusqu'à le reclipser.

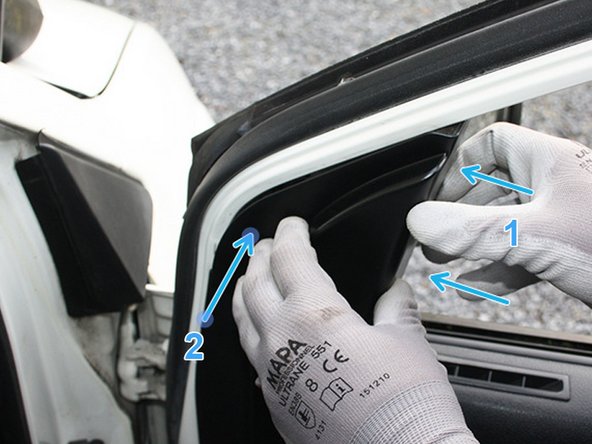

    • Remettre en place la garniture intérieur 1: En commençant par insérerez la partie droite et 2 : finir par clipser le coté gauche.

    • Remettre le caoutchouc de manette de commande et tourner d'un quart de tour dans le sens horaire dans sa position final.
