Difficulté
Facile
Étapes
9
Temps nécessaire
00:30:00 - 00:40:00
Ce tutoriel a été créé par la communauté
User contributed
Introduction
Remplacement du filtre habitacle sur Laguna 3 2.0dci - 130CV
Parts
-
-
Ouvrir la boite à gant
-
Déclipser le cache latéral droit (où il y a le commutateur d'air bag photo n°2) il y a 2 vis torx de 20 à enlever
-
-
-
Dévisser les 2 vis situées en haut de la boite à gant
-
La boite à gant est maintenant prête à être enlevée il suffit de tirer dessus afin de la déclipser (photo n°4)
-
-
-
Déclipser le tuyau coudé noir (repéré par une flèche rouge)
-
-
-

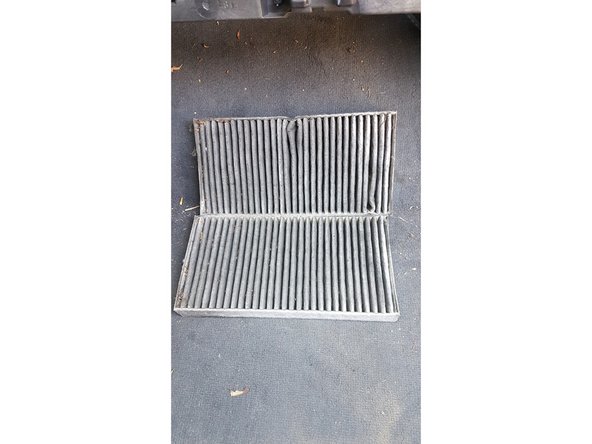

Ôter le couvercle du boitier (en le déclipsant par le dessous afin de ne pas casser le clips du dessus) qui renferme les 2 demis filtres et enlever les 2 demis filtres
-
-
-
Il suffit de refaire les étapes dans le sens inverse
-

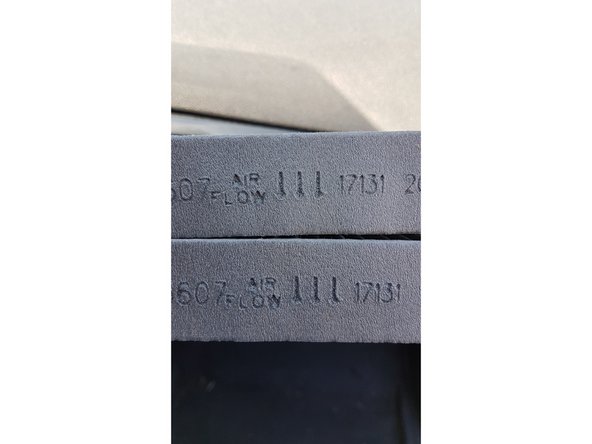

Comparer le nouveau filtre habitacle avec l'ancien (taille)
-
Insérer les deux demis filtres en faisant attention au sens (flèches qui indiquent le sens de circulation de l'air voir photo n°2)
-
Les filtres se mettent l'un sur l'autre dans le logement donc insérer le premier filtre ensuite le plaquer vers le haut afin d'insérer le second
-
-
-
Remettre le couvercle du boitier du filtre
-
Reclipser le cache latéral
-
Reclipser le tuyau noir coudé
-
Reclipser la plaque avec l'isolant
-
-
-
Remettre la boite à gants en la clipsant puis remettre les 4 vis torx de 20
-
Reclipser le cache latéral (commutateur d'airbag)
-
Annulation : je n'ai pas terminé ce tutoriel.
14 autres ont terminé cette réparation.
12 commentaires
Pour les questions sur le sens des flèches, je place toujours celle-ci pointant vers l’intérieur du véhicule côté aval qui respecte le sens de circulation du flux d’air en effet l’air venant de l’extérieur se situe en amont donc vers le tablier et aval vers l’habitacle.
Attention également au flexible de la trappe qui est très fragile ! Pour ceux qui connaitraient la référence renault ce serait sympathique de bien vouloir la communiquer car introuvable sur le net.
Cordialement.
bonjour je n ai pas trouve de filtre derriere le tuyau coude .
Bonjour
J'ai effectué le remplacement de mon filtre d'habitacle malheureusement je n'avais pas vu votre tuto qui est d'ailleurs très bien et j'ai cassé le clipse de la trappe est-ce que Renault vends cette trappe seul? merci beaucoup .cordialement
Un grand merci pour la rédaction de ce tutoriel très bien fait et facile à suivre. Un peu d'autonomie est toujours valorisant et économiquement non négligeable.
