Introduction

Voici un tutoriel qui vous aider à remplacer le filtre d'habitacle sur un Volkswagen Touran 1.9 Tdi

Vidéo d'introduction

  1. Le filtre d'habitacle se trouve sous la boite à gant Dévisser et retirer les deux vis deux cache Dévisser et retirer les deux vis deux cache
    • Le filtre d'habitacle se trouve sous la boite à gant

    • Dévisser et retirer les deux vis deux cache

  2. Retirer le cache en le tirant vers le bas , le filtre habitacle est visible Retirer le cache en le tirant vers le bas , le filtre habitacle est visible Retirer le cache en le tirant vers le bas , le filtre habitacle est visible
    • Retirer le cache en le tirant vers le bas , le filtre habitacle est visible

  3. Dégrafer puis retirer la garniture sur le coté (attention a ne pas tordre les deux agrafe) afin que le filtre d'habitacle soit accessible Dégrafer puis retirer la garniture sur le coté (attention a ne pas tordre les deux agrafe) afin que le filtre d'habitacle soit accessible Dégrafer puis retirer la garniture sur le coté (attention a ne pas tordre les deux agrafe) afin que le filtre d'habitacle soit accessible
    • Dégrafer puis retirer la garniture sur le coté (attention a ne pas tordre les deux agrafe) afin que le filtre d'habitacle soit accessible

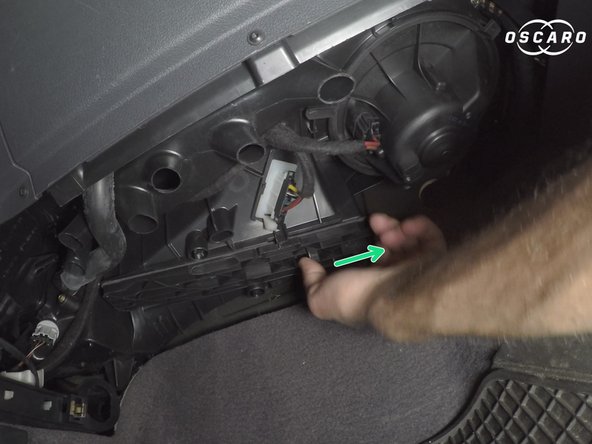

  4. Retirer le cache insérer dans les encoches du filtre (en le coulissant délicatement vers la droite) Retirer le cache insérer dans les encoches du filtre (en le coulissant délicatement vers la droite) Retirer le cache insérer dans les encoches du filtre (en le coulissant délicatement vers la droite)
    • Retirer le cache insérer dans les encoches du filtre (en le coulissant délicatement vers la droite)

  5. Retirer le filtre habitacle en le tirant vers le bas (repérer le sens de montage) Retirer le filtre habitacle en le tirant vers le bas (repérer le sens de montage)
    • Retirer le filtre habitacle en le tirant vers le bas (repérer le sens de montage)

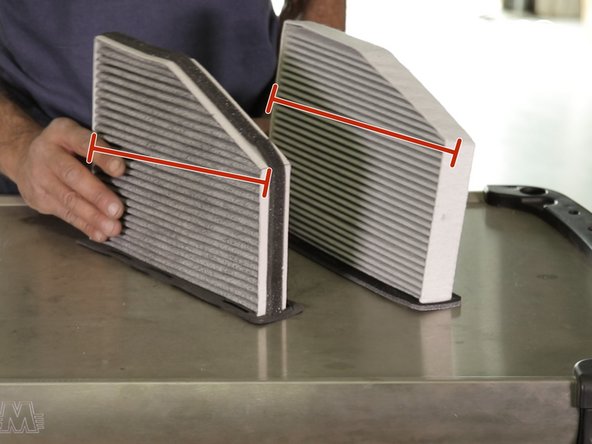

  6. Comparer l'ancien et le nouveau filtre d'habitacle (longueur,largeur) La flèche sur le coté du filtre indique le sens de montage(ventilation) du filtre La flèche sur le coté du filtre indique le sens de montage(ventilation) du filtre

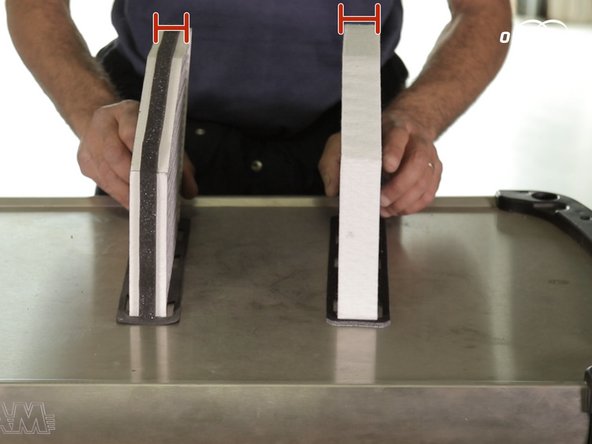

    • Comparer l'ancien et le nouveau filtre d'habitacle (longueur,largeur)

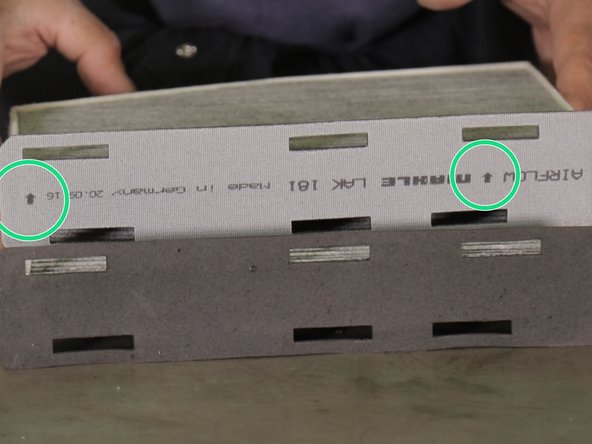

    • La flèche sur le coté du filtre indique le sens de montage(ventilation) du filtre

  7. Replacer le filtre dans la boite , les flèches indiquent le sens de remontage(ventilation) Replacer le filtre dans la boite , les flèches indiquent le sens de remontage(ventilation) Replacer le filtre dans la boite , les flèches indiquent le sens de remontage(ventilation)
    • Replacer le filtre dans la boite , les flèches indiquent le sens de remontage(ventilation)

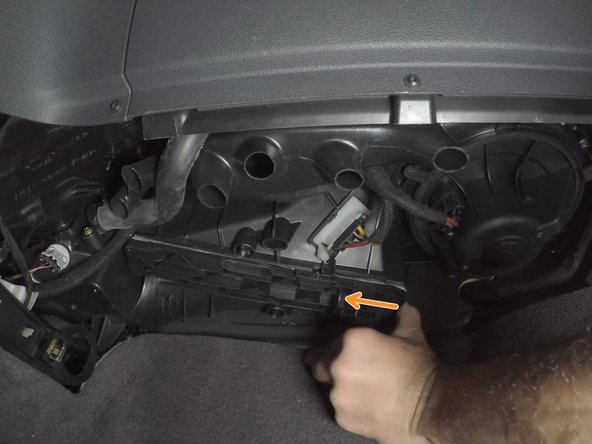

  8. Replacer le cache de la boite en insérant les encoches de droite à gauche Replacer la garniture Replacer la garniture
    • Replacer le cache de la boite en insérant les encoches de droite à gauche

    • Replacer la garniture

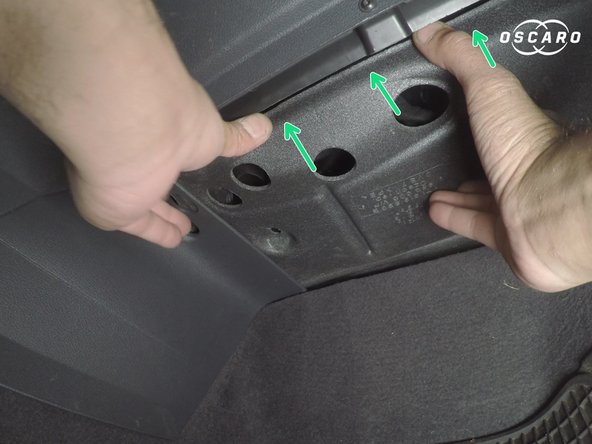

  9. Repositionner le cache sous la boite à gants Repositionner le cache sous la boite à gants
    • Repositionner le cache sous la boite à gants

  10. Replacer et revisser les deux 2 vis du cache sous la boite à gant Replacer et revisser les deux 2 vis du cache sous la boite à gant Replacer et revisser les deux 2 vis du cache sous la boite à gant
    • Replacer et revisser les deux 2 vis du cache sous la boite à gant
