Introduction

Ce tutoriel vous aide à remplacer le filtre d'habitacle sur Toyota Corolla 1.4L D-4D 90ch

Outils

Pièces

  1. Le filtre d'habitacle sur Corolla se trouve derrière la boite à gant Ouvrir la boite à gants
    • Le filtre d'habitacle sur Corolla se trouve derrière la boite à gant

    • Ouvrir la boite à gants

  2. A l'aide du tournevis cruciforme dévisser la vis indiquer par la flèche verte Déloger le petit vérin comme sur la photo n° 3 Déloger le petit vérin comme sur la photo n° 3
    • A l'aide du tournevis cruciforme dévisser la vis indiquer par la flèche verte

    • Déloger le petit vérin comme sur la photo n° 3

  3. Tirer (vers le haut) afin de la déclipser de son support, puis la faire redescendre gentiment afin d'avoir accès au filtre Le filtre se trouve derrière le cache en plastique noir
    • Tirer (vers le haut) afin de la déclipser de son support, puis la faire redescendre gentiment afin d'avoir accès au filtre

    • Le filtre se trouve derrière le cache en plastique noir

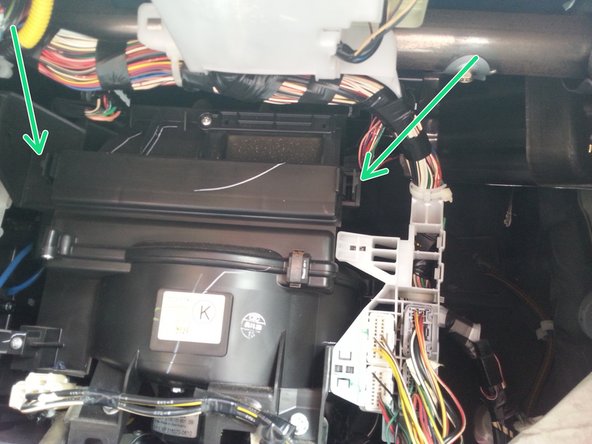

  4. Défaire les deux petites pattes en plastiques puis retirer le cache. Retirer l'ancien filtre
    • Défaire les deux petites pattes en plastiques puis retirer le cache.

    • Retirer l'ancien filtre

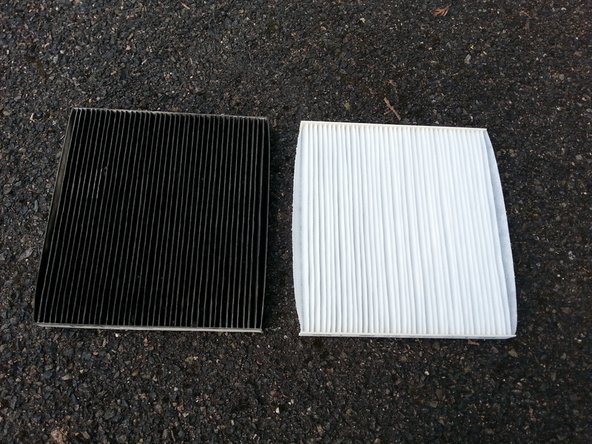

  5. Comparer les dimensions entre l'ancien et le nouveau filtre d'habitacle Veiller à bien respecter le sens de circulation de l'air avant la repose du filtre grâce aux flèches indiquer sur le coté du filtre
    • Comparer les dimensions entre l'ancien et le nouveau filtre d'habitacle

    • Veiller à bien respecter le sens de circulation de l'air avant la repose du filtre grâce aux flèches indiquer sur le coté du filtre

  6. Glisser le nouveau filtre d'habitacle dans son emplacement. Vérifier le sens de montage avec les flèches sur le coté Repositionner le cache en plastique
    • Glisser le nouveau filtre d'habitacle dans son emplacement.

    • Vérifier le sens de montage avec les flèches sur le coté

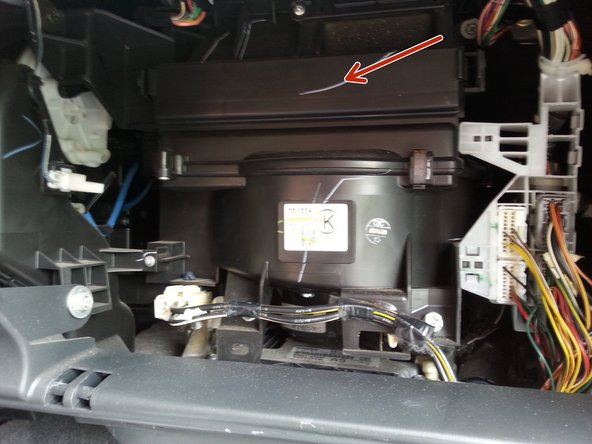

    • Repositionner le cache en plastique

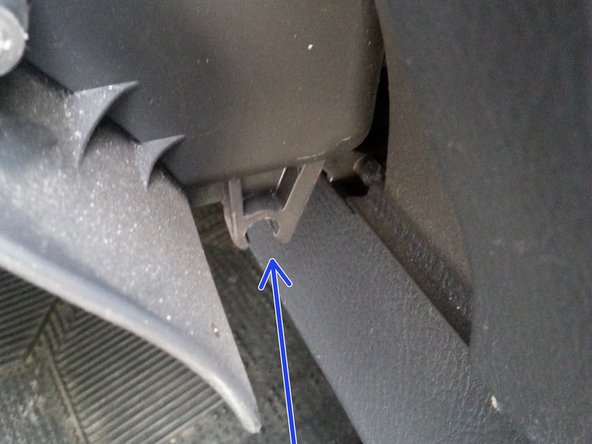

  7. repositionner les clips de la boite à gants sur le rail du support de la boite
    • repositionner les clips de la boite à gants

    • sur le rail du support de la boite

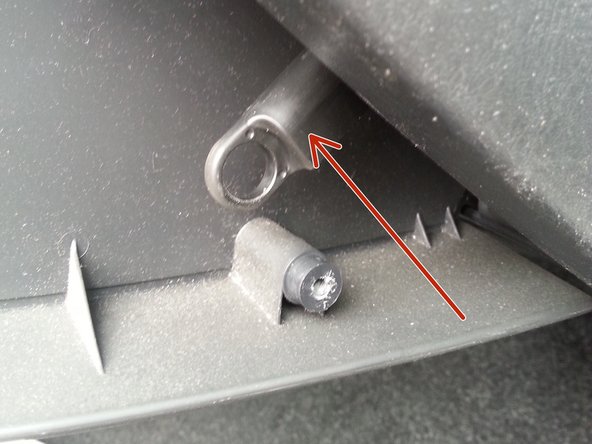

  8. Remettre le petit vérin sur son support Revisser la vis de maintien
    • Remettre le petit vérin sur son support

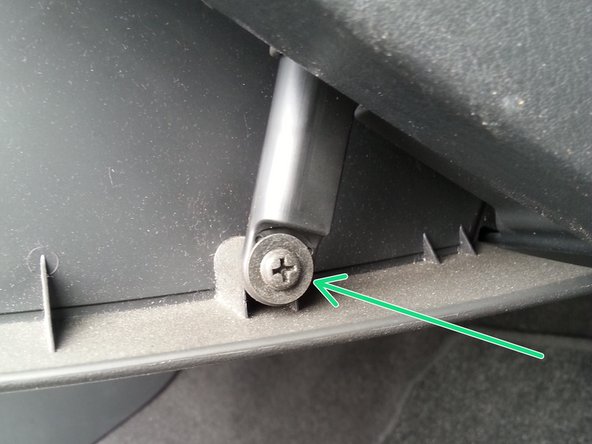

    • Revisser la vis de maintien
