Introduction

Le remplacement du filtre d'habitacle est une opération simple qui ne nécessite aucun outillage. Il faudra simplement prêter attention au bon positionnement du filtre: sens du flux d'air et largeur/longueur.

Tools

Non tools spécifié.

  1. On accède au filtre à pollens en basculant la boite à gant au-dela de son ouverture normale. Photo 1: après avoir ouvert la boite à gants, décliper le frein de chute (cercle orange) en tirant sa base vers soi. Exercer une pression sur les parois verticales de la boite à gants vers le centre (flèche jaune) et  accompagner sa bascule.
    • On accède au filtre à pollens en basculant la boite à gant au-dela de son ouverture normale.

    • Photo 1: après avoir ouvert la boite à gants, décliper le frein de chute (cercle orange) en tirant sa base vers soi. Exercer une pression sur les parois verticales de la boite à gants vers le centre (flèche jaune) et accompagner sa bascule.

    • Photo 2: on accède ensuite au logement du filtre à habitacle. Retirer le cache de protection du filtre en déclipant les deux ergots latéraux (flèches vertes).

  2. Photo 1: Avant de retirer le filtre verifier que le sens du flux d'air marqué "air flow" est respecté. L'inscription sur le filtre (cadre bleu) correspond à celle sur le logement (cadre rose). Photo2: Comparaison des deux filtres à pollen. A gauche l'ancien filtre, à droite le nouveau et sa boite.
    • Photo 1: Avant de retirer le filtre verifier que le sens du flux d'air marqué "air flow" est respecté. L'inscription sur le filtre (cadre bleu) correspond à celle sur le logement (cadre rose).

    • Photo2: Comparaison des deux filtres à pollen. A gauche l'ancien filtre, à droite le nouveau et sa boite.

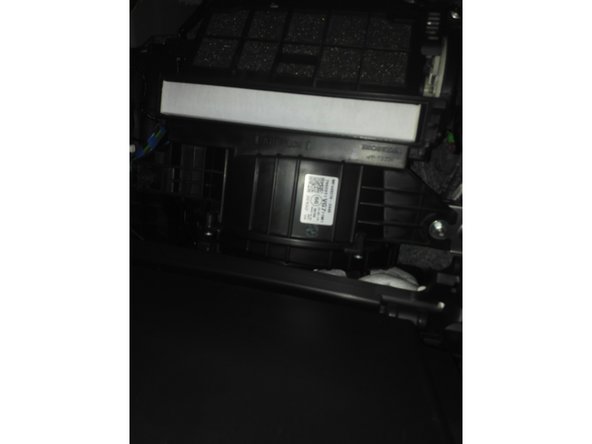

  3. Le nouveau filtre est inséré en respectant le sens du flux d'air pour une filtration efficace.
    • Le nouveau filtre est inséré en respectant le sens du flux d'air pour une filtration efficace.

    • Il ne reste qu'à repositionner le cache noir pour fermer le logement du filtre puis à rebasculer la boite à gants et cliper le frein de chute (voir étape 1).

Conclusion

Une opération d'entretien simple à réaliser, sans outils!
