Introduction

Ce tutoriel vous aide à réaliser le changement du filtre à air sur Renault Scenic 2 1.5DCI 106 CV

Vidéo d'introduction

  1. Ouvrir la porte coté conducteur Tirer sur la manivelle placée sous le volant en bas à droite Ouvrir le capot et fixer le avec la barre de maintient
    • Ouvrir la porte coté conducteur

    • Tirer sur la manivelle placée sous le volant en bas à droite

    • Ouvrir le capot et fixer le avec la barre de maintient

  2. Retirer complètement le joint de la baie de pare-brise Retirer complètement le joint de la baie de pare-brise
    • Retirer complètement le joint de la baie de pare-brise

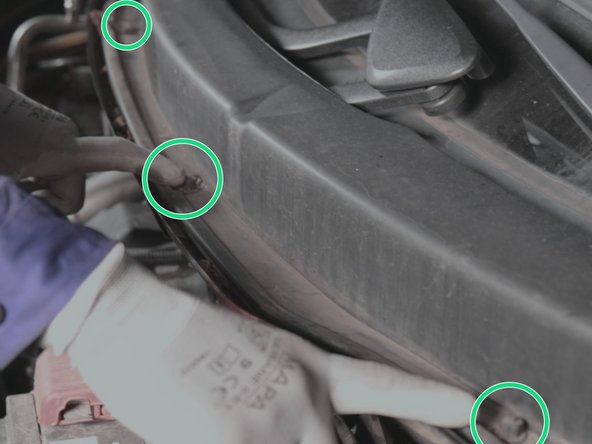

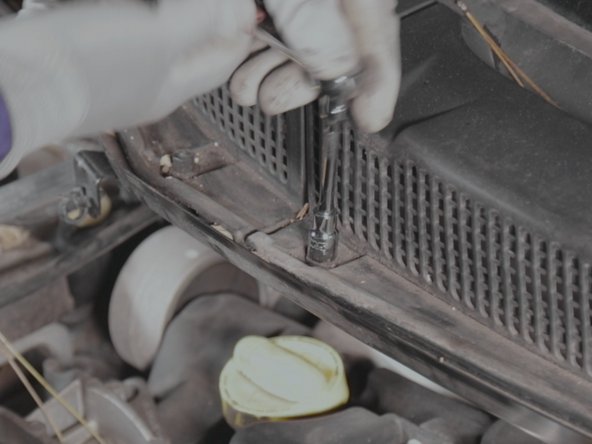

  3. Dévisser et retirer les 3 vis de la grille Dévisser et retirer les 3 vis de la grille
    • Dévisser et retirer les 3 vis de la grille

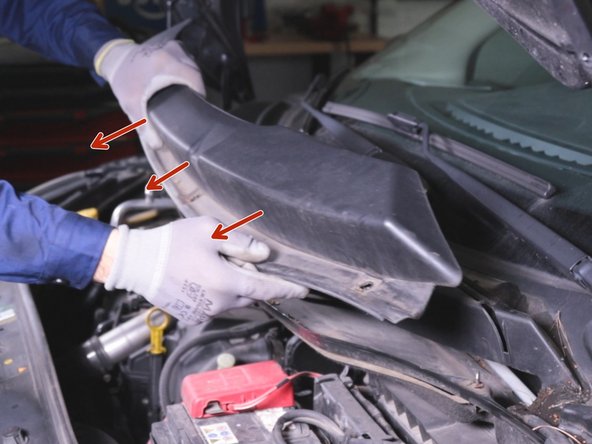

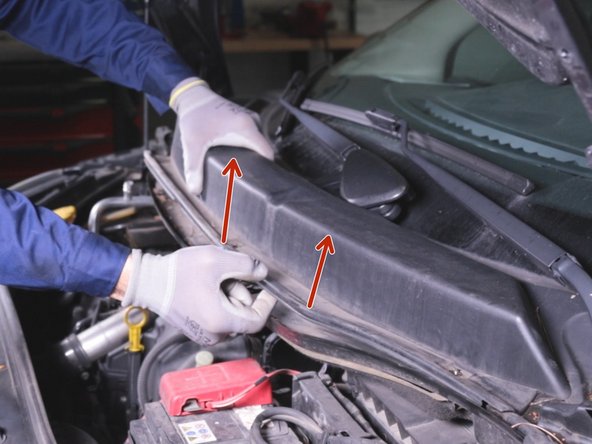

  4. Dé clipser la grille en tirant délicatement vers le haut Retirer la grille de son emplacement Retirer la grille de son emplacement
    • Dé clipser la grille en tirant délicatement vers le haut

    • Retirer la grille de son emplacement

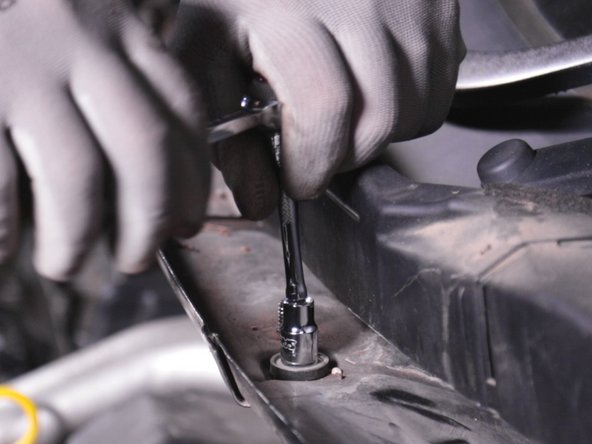

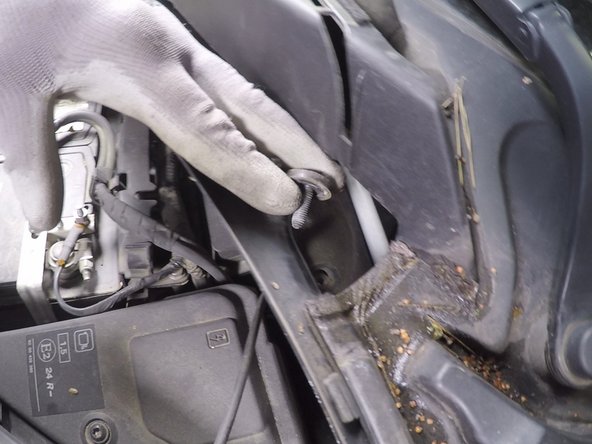

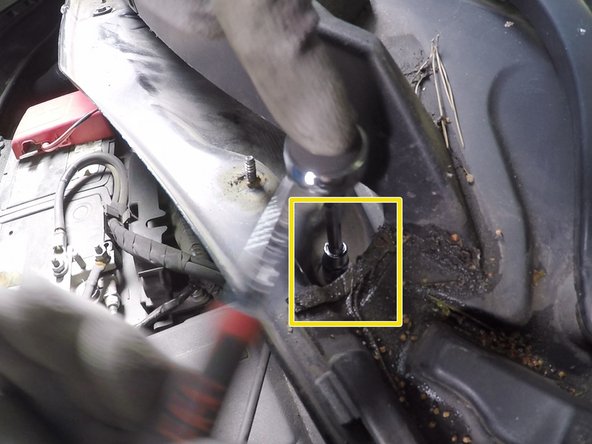

  5. Dévisser et retirer les deux vis retenant la taule d’accès Dévisser et retirer les deux vis retenant la taule d’accès Dévisser et retirer les deux vis retenant la taule d’accès
    • Dévisser et retirer les deux vis retenant la taule d’accès

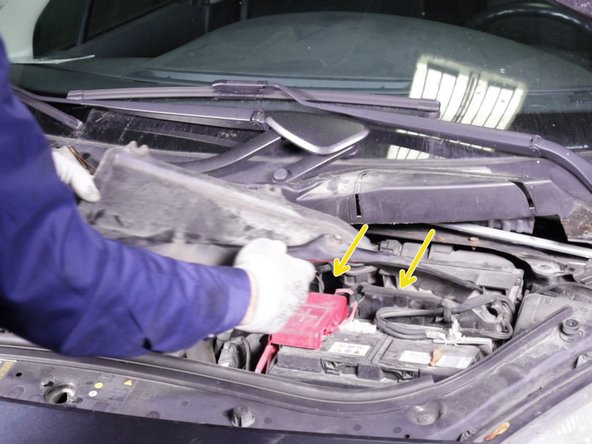

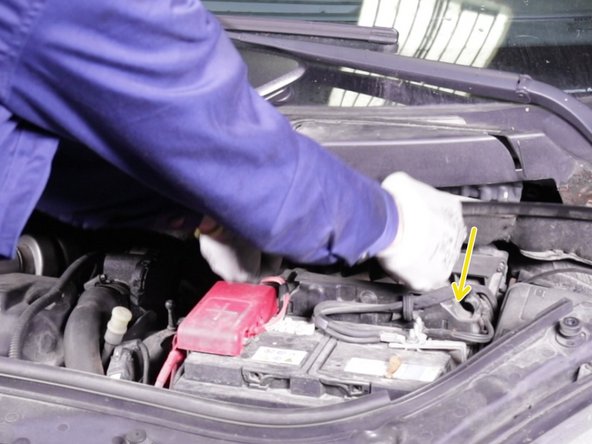

  6. Retirer la taule d’accès en tirant délicatement vers vous Retirer la taule d’accès en tirant délicatement vers vous
    • Retirer la taule d’accès en tirant délicatement vers vous

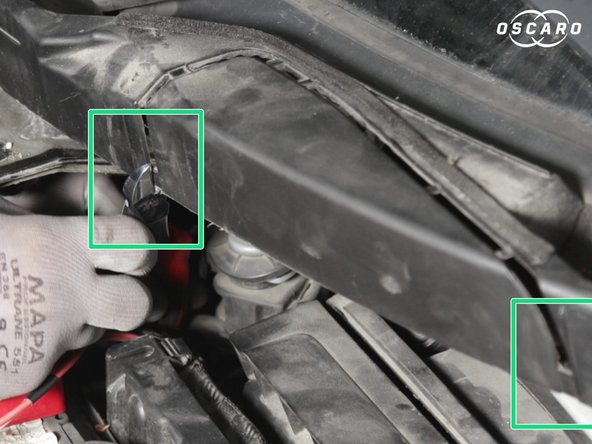

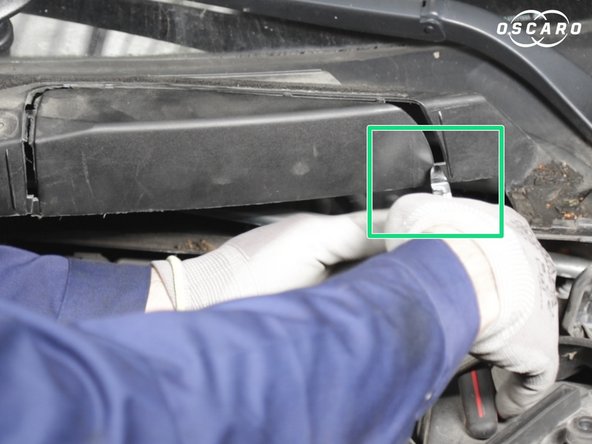

  7. Afin d’avoir un accès plus facile découper et retirer le cache au dessus de la boite à air Afin d’avoir un accès plus facile découper et retirer le cache au dessus de la boite à air Afin d’avoir un accès plus facile découper et retirer le cache au dessus de la boite à air
    • Afin d’avoir un accès plus facile découper et retirer le cache au dessus de la boite à air

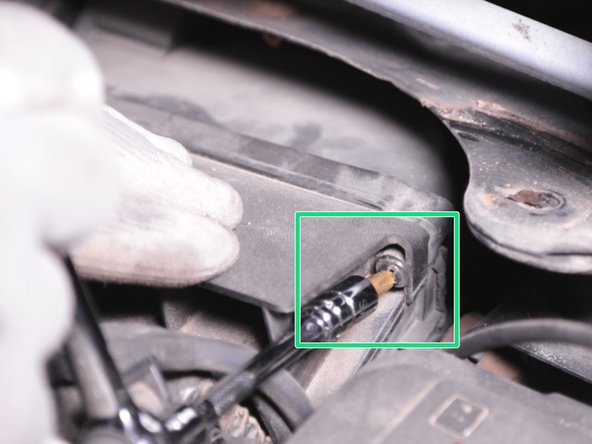

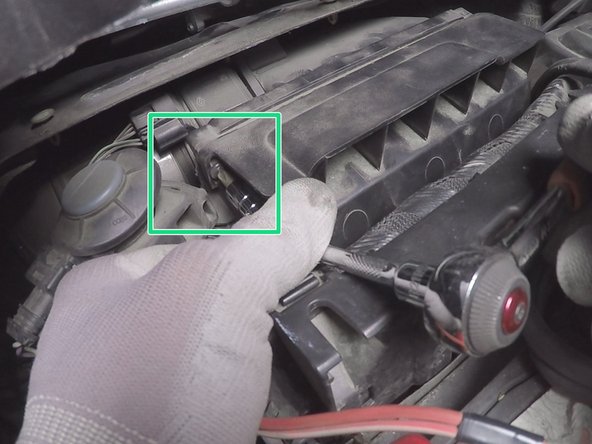

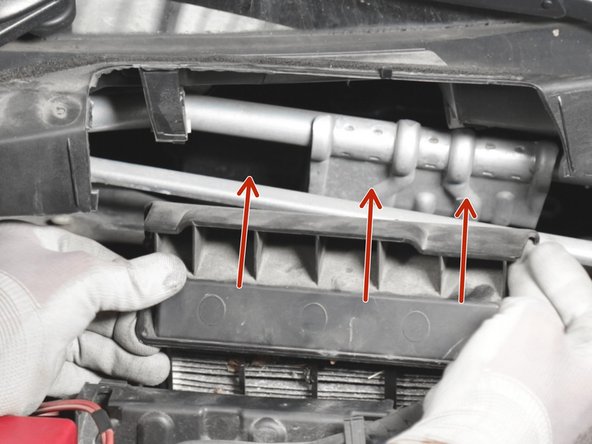

  8. Dévisser les deux vis de chaque coté de la boite à air avec un petit tournevis cruciforme Tirer le boite à air vers le haut Tirer le boite à air vers le haut
    • Dévisser les deux vis de chaque coté de la boite à air avec un petit tournevis cruciforme

    • Tirer le boite à air vers le haut

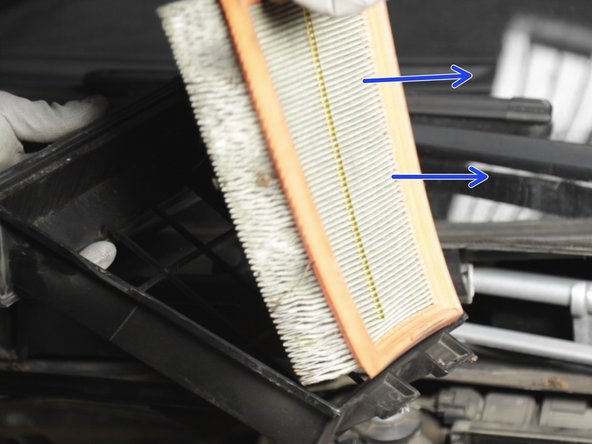

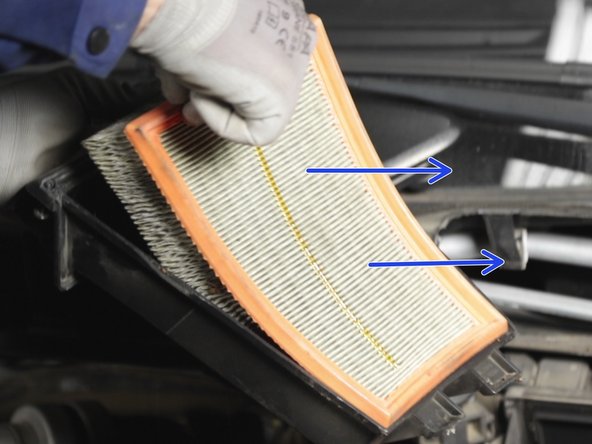

  9. Extraire le filtre à air de son support Extraire le filtre à air de son support
    • Extraire le filtre à air de son support

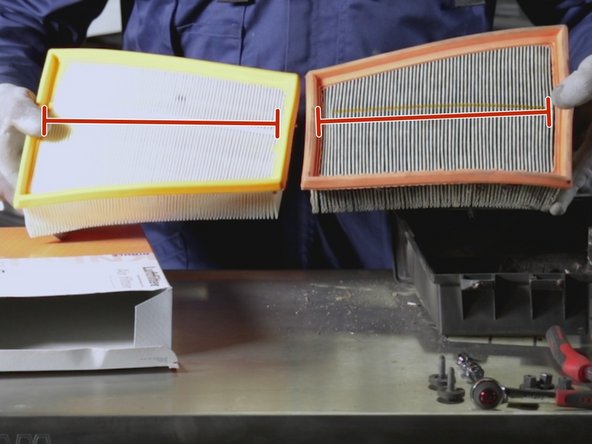

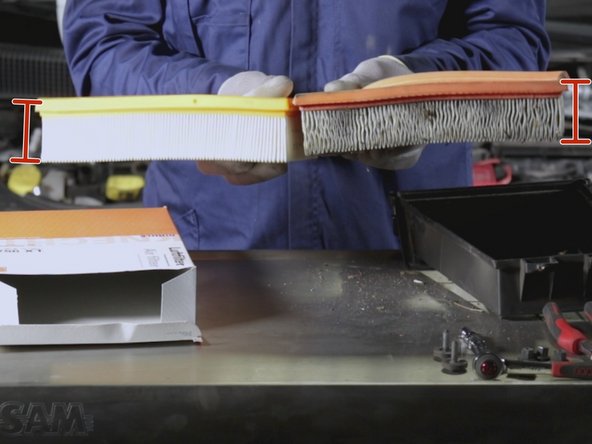

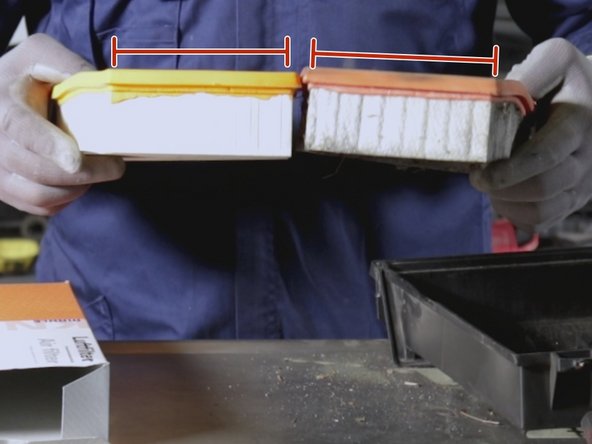

  10. Comparer l'ancien et le nouveau filtre à air (longueur,largeur hauteur) Comparer l'ancien et le nouveau filtre à air (longueur,largeur hauteur) Comparer l'ancien et le nouveau filtre à air (longueur,largeur hauteur)

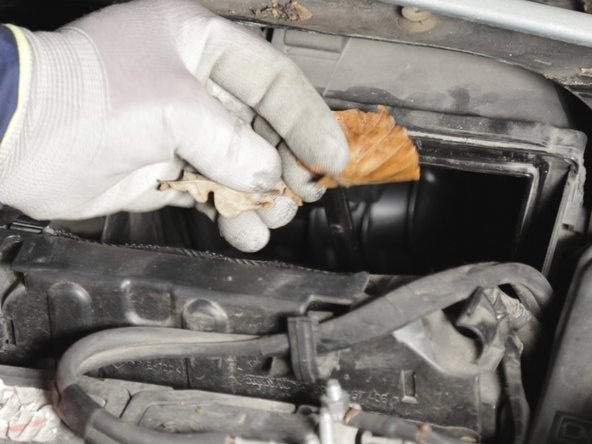

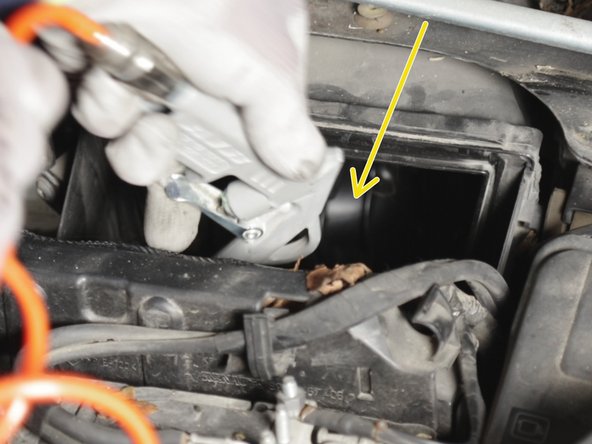

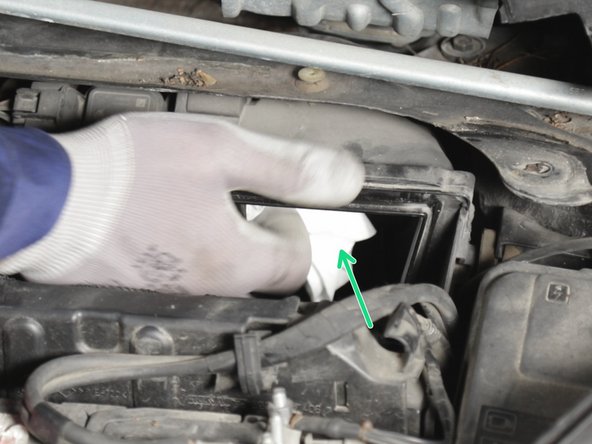

  11. Insérez un chiffon dans le tuyau d'admission d'air Nettoyer la boite à air avec une soufflette afin de retirer toutes les impuretés présentes à l’intérieur Nettoyer la boite à air avec une soufflette afin de retirer toutes les impuretés présentes à l’intérieur
    • Insérez un chiffon dans le tuyau d'admission d'air

    • Nettoyer la boite à air avec une soufflette afin de retirer toutes les impuretés présentes à l’intérieur

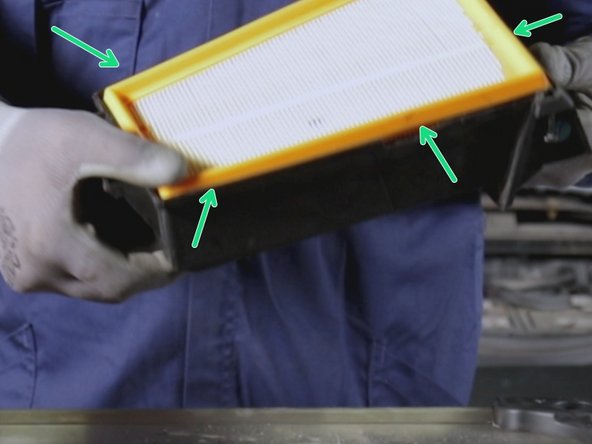

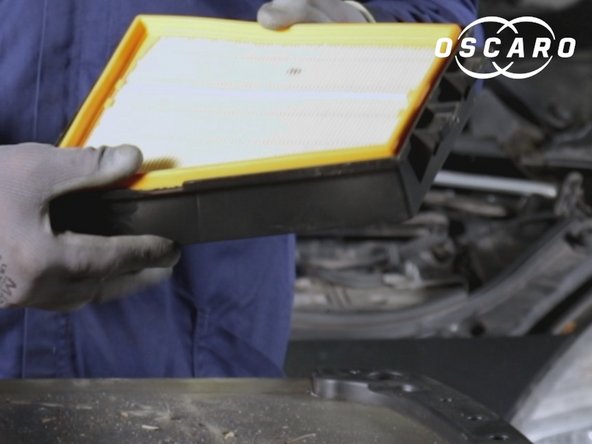

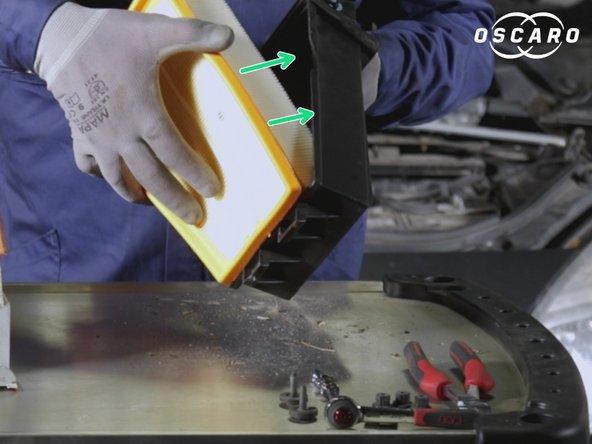

  12. Nettoyer le support du filtre Insérer le nouveau filtre dans son support ,bien vérifier que le filtre soit bien enfoncé Insérer le nouveau filtre dans son support ,bien vérifier que le filtre soit bien enfoncé
    • Nettoyer le support du filtre

    • Insérer le nouveau filtre dans son support ,bien vérifier que le filtre soit bien enfoncé

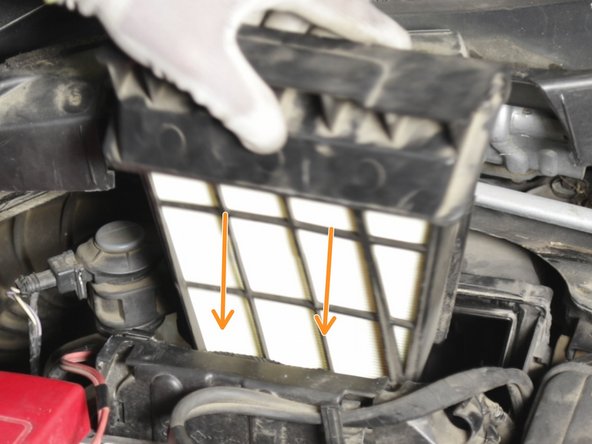

  13. Retirer le chiffon de l'admission d'air Munissez vous du support du filtre à air et glisser le dans la boite à air (bien vérifier le sens du montage) Munissez vous du support du filtre à air et glisser le dans la boite à air (bien vérifier le sens du montage)
    • Retirer le chiffon de l'admission d'air

    • Munissez vous du support du filtre à air et glisser le dans la boite à air (bien vérifier le sens du montage)

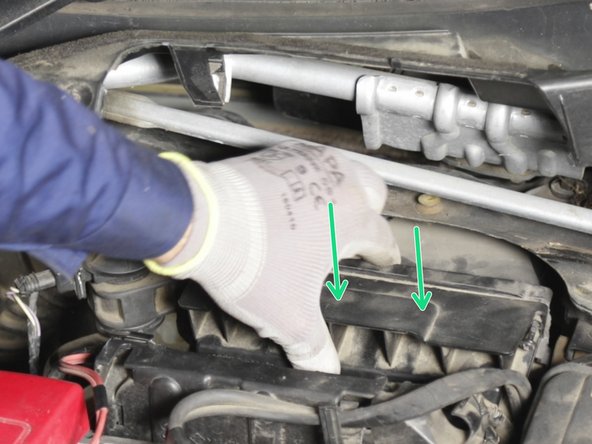

  14. Bien enfoncer le filtre à air dans la boite, n’hésiter pas a vous servir d'un tournevis pour bien insérer le filtre dans la boite à air Bien enfoncer le filtre à air dans la boite, n’hésiter pas a vous servir d'un tournevis pour bien insérer le filtre dans la boite à air Bien enfoncer le filtre à air dans la boite, n’hésiter pas a vous servir d'un tournevis pour bien insérer le filtre dans la boite à air
    • Bien enfoncer le filtre à air dans la boite, n’hésiter pas a vous servir d'un tournevis pour bien insérer le filtre dans la boite à air

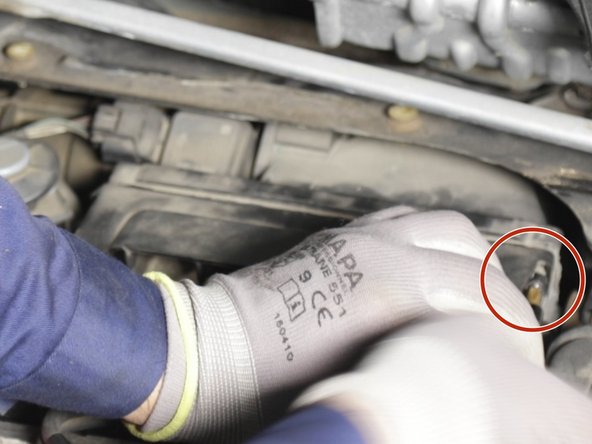

  15. Revisser les deux vis de chaque coté de la boite à air avec un petit tournevis cruciforme Revisser les deux vis de chaque coté de la boite à air avec un petit tournevis cruciforme
    • Revisser les deux vis de chaque coté de la boite à air avec un petit tournevis cruciforme

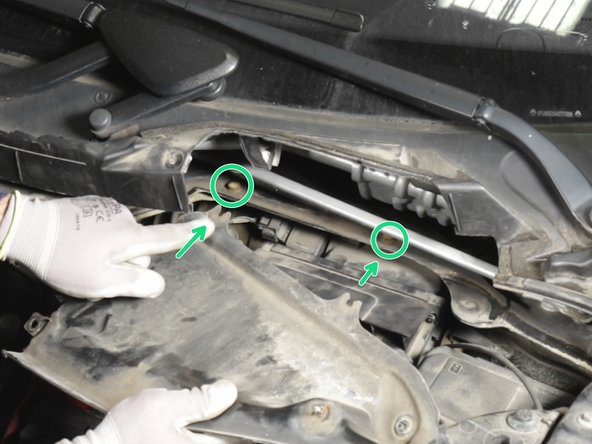

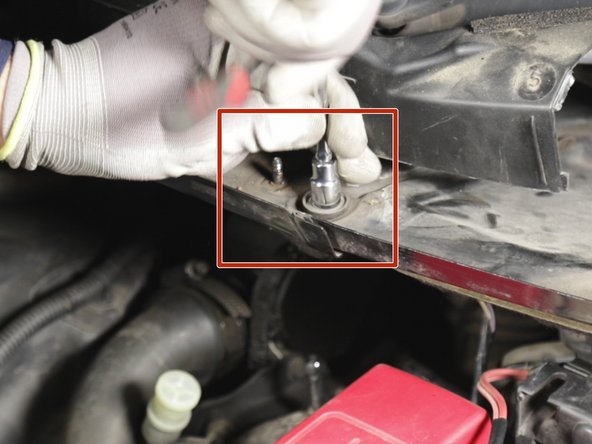

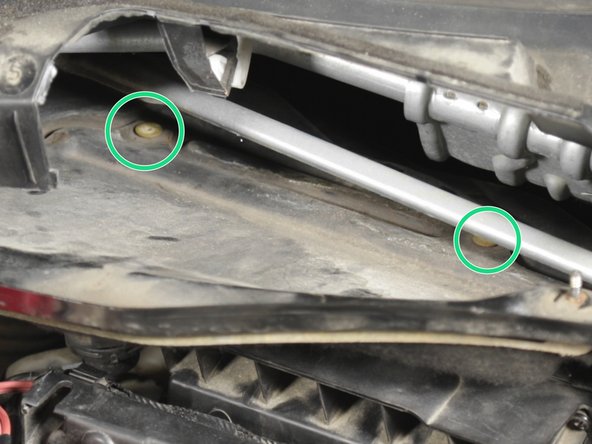

  16. Replacer la taule d’accès Resserrer les deux vis de chaque coté de la plaque Resserrer les deux vis de chaque coté de la plaque
    • Replacer la taule d’accès

    • Resserrer les deux vis de chaque coté de la plaque

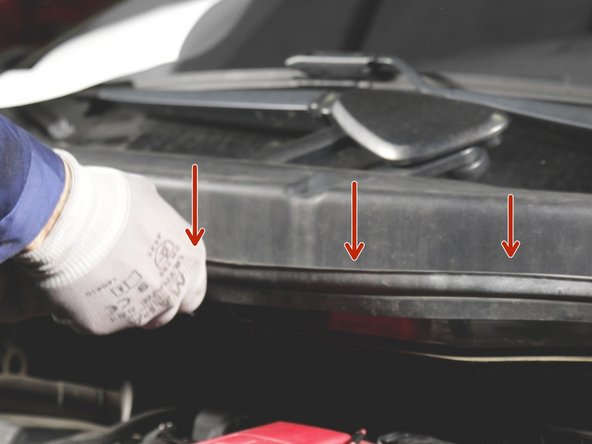

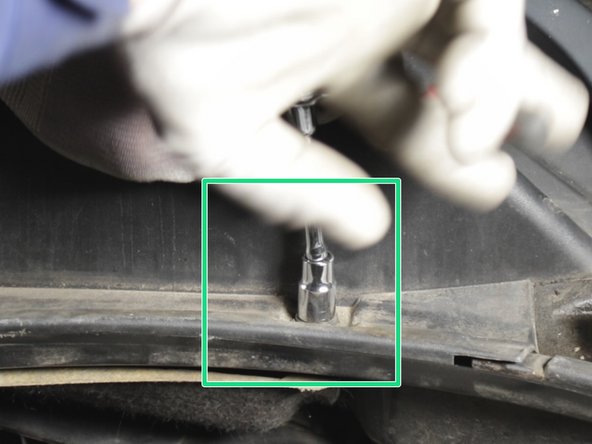

  17. Re clipser la grille puis revisser les 3 vis Replacer le joint de la baie de pare-brise Replacer le joint de la baie de pare-brise
    • Re clipser la grille puis revisser les 3 vis

    • Replacer le joint de la baie de pare-brise
