Introduction

Changement du filtre à air sur Fiat Grande Punto 1.2 i 65cv

Une opération très simple et assez rapide. Vous aurez besoin uniquement d'une clef a pipe de 10 (ou cliquet à douille) et d'une clef a pipe de 7 (ou cliquet à douille).

Pièces

  1. Ouvrir le capot.
    • Ouvrir le capot.

  2. Reperer les deux écrous de fixation de la boite à Air. Un a gauche, l'autre à droite de la boite à Air. Le premier se situe à coté du bouchon de remplissage d'huile
    • Reperer les deux écrous de fixation de la boite à Air. Un a gauche, l'autre à droite de la boite à Air.

    • Le premier se situe à coté du bouchon de remplissage d'huile

    • Le second se situe sur la droite de la boite à air, dans l'alignement du premier.

  3. La boite a air est également maintenue par deux clips caoutchouc, le premier se situe sur le tube d'entrée d'air.
    • La boite a air est également maintenue par deux clips caoutchouc,

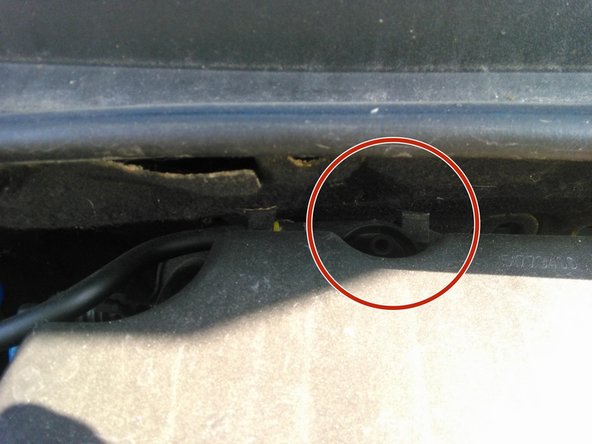

    • le premier se situe sur le tube d'entrée d'air.

    • le second sur la boite a air. (au niveau de la baie de pare brise)

  4. A l'aide d'une clef a pipe de 10 ou d'une clef à cliquet et d'une douille de 10, dévisser les deux écrous repérés à l'étape précédente.

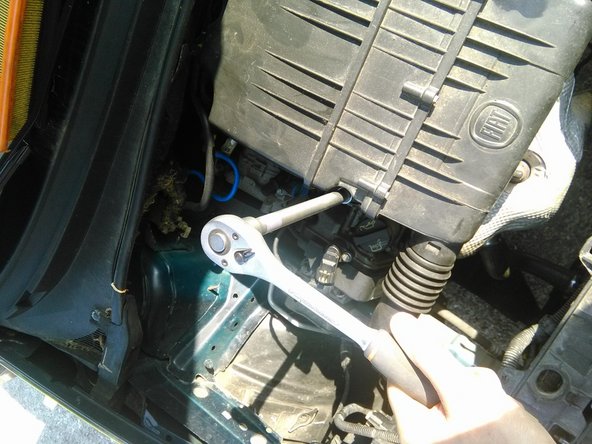

    • A l'aide d'une clef a pipe de 10 ou d'une clef à cliquet et d'une douille de 10, dévisser les deux écrous repérés à l'étape précédente.

    • Puis dé clipsé les deux clips caoutchouc en tirant pour libérer la boite à air

  5. La boite étant libérée, vous avez maintenant accès pour ouvrir la boite à air afin d'acceder au filtre.
    • La boite étant libérée, vous avez maintenant accès pour ouvrir la boite à air afin d'acceder au filtre.

    • Dévisser à l'air d'une clef à pipe de 7 ( ou d'une clef a cliquet avec douille de 7 ) les écrous pour ouvrir la boite à air, Il y en a 6 en tout, 3 se situent au dessus, et 3 en dessous.

  6. La boite à air étant ouverte, vous voyez maintenant le fitre, Reperer le sens dans lequel celui ci est monté, Retirer le filtre a air usagé, passer un chiffon dans la boite a air pour la nettoyer
    • La boite à air étant ouverte, vous voyez maintenant le fitre,

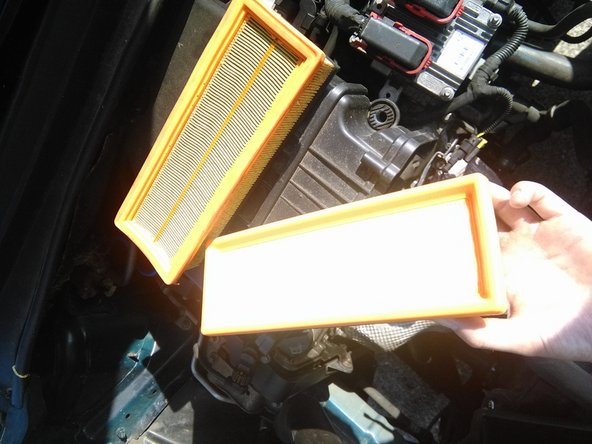

    • Reperer le sens dans lequel celui ci est monté,

    • Retirer le filtre a air usagé, passer un chiffon dans la boite a air pour la nettoyer

    • Replacer le nouveau filtre à air dans le même sens que l'ancien.

  7. Refixer les 6 écrous de fixation pour refermer la boite à air, Replacer la boite à air à son emplacement d'origine , reclipser les deux caoutchou (tube arrivé d'air et boite à air) Refixer les deux écrous de fixation de la boite
    • Refixer les 6 écrous de fixation pour refermer la boite à air,

    • Replacer la boite à air à son emplacement d'origine , reclipser les deux caoutchou (tube arrivé d'air et boite à air)

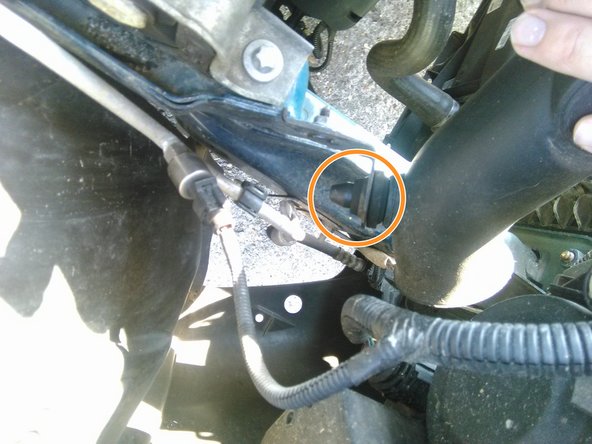

    • Refixer les deux écrous de fixation de la boite

    • Enfin inscrire dans votre carnet d'entretien la date et le kilométrage aux quels vous avez effectué le changement de filtre à air.
