Introduction
Le remplacement du filtre à air sur moteur 1,2L TSI de 105 CV (CYVD) sur coccinelle cabriolet de juillet 2015
-
-
Localiser la boite du filtre à air le filtre à air est à l'interieur
-
Enlever la durite du clapet anti-retour
-
Enlever le collier à lame ressort entre le conduit d'air d'admission et le boitier de filtre à air
-
Enlever le collier à lame ressort entre la gaine de guidage d'air et le boitier de filtre à air
-
-
-
Soulever fort pour désolidariser le boitier de filtre à air de son support
-
Désolidariser le boitier d'air d'admission du boitier de filtre à air
-
Désolidariser la gaine de guidage du boitier de filtre à air
-
-
-

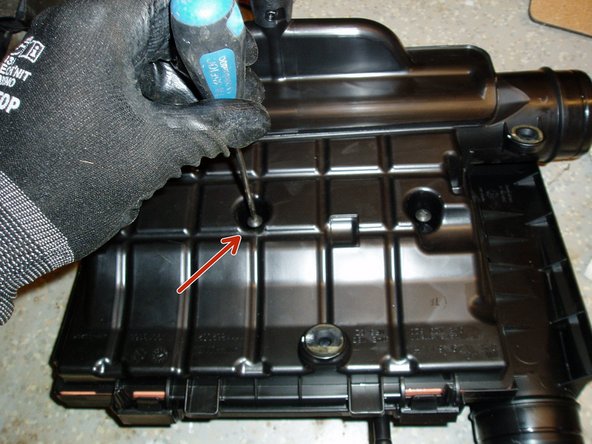

Retourner le boitier de filtre à air et dévisser les 2 vis du boitier
-

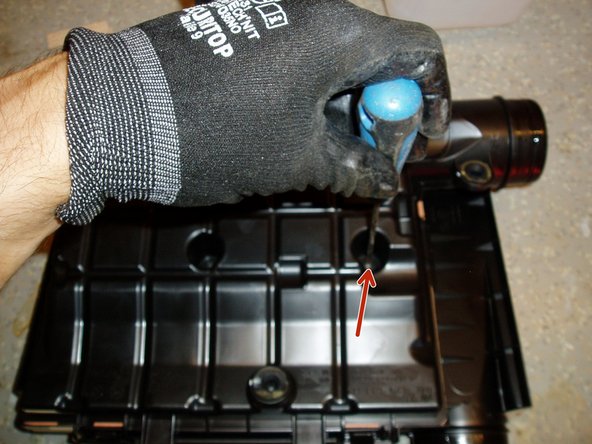

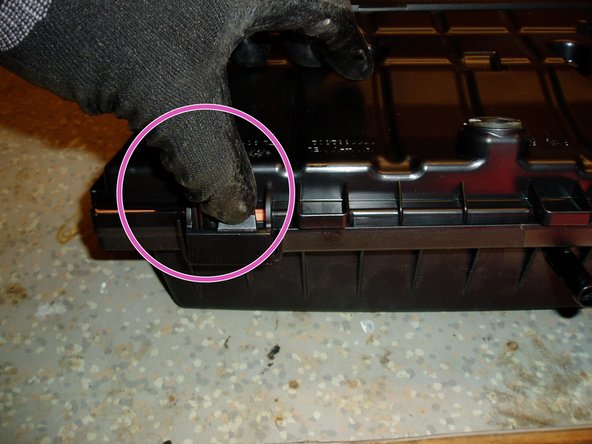

Retirer le capot du boitier de filtre à air en appuyant sur les 4 languettes
-
-
-
Enlever le filtre à air
-

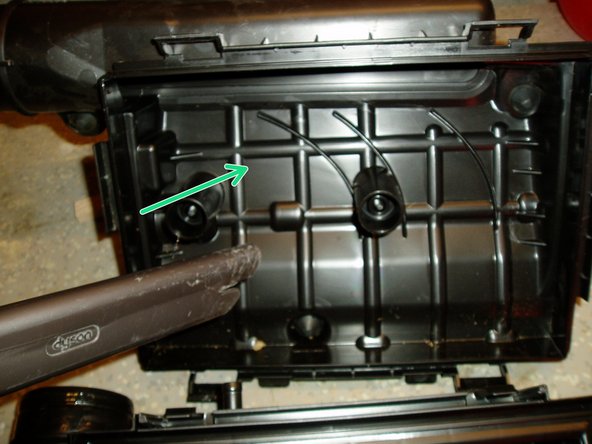

Nettoyer, aspirer, souffler le capot et le boitier de filtre à air des corps étrangers et des corps gras
-

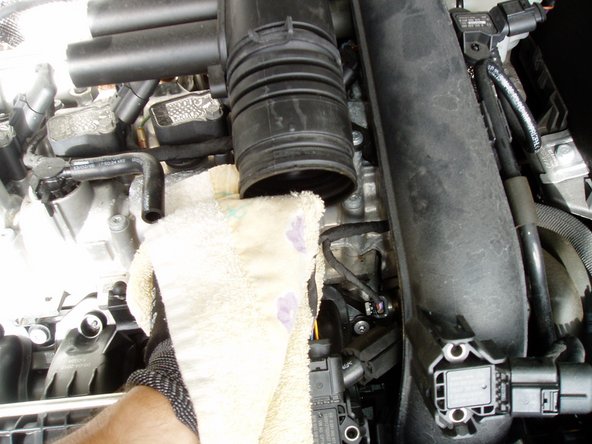

Nettoyer les 2 durites des corps gras
-
-
-

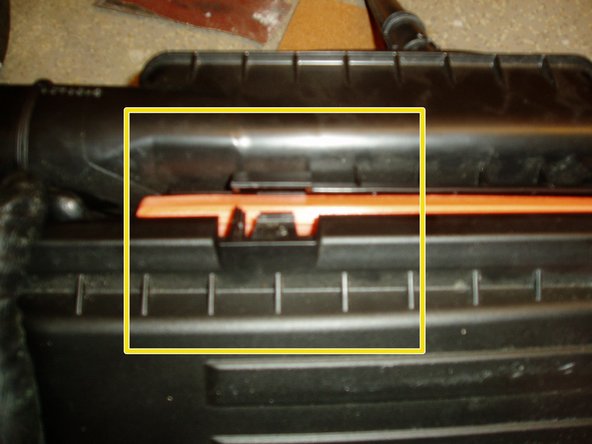

Mettre en place le nouveau filtre à air
-

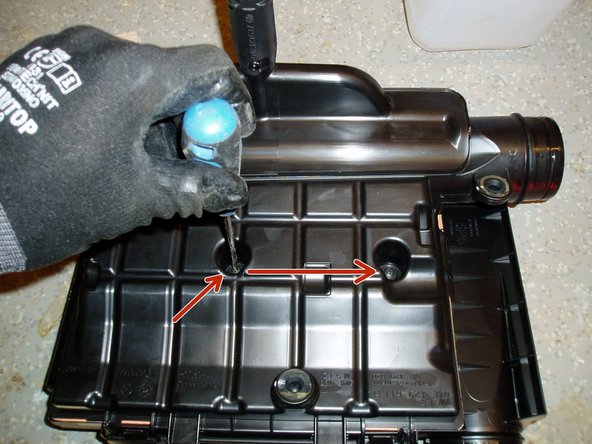

Remettre en place le capot en s'assurant de clipser les 4 pattes
-
Visser les 2 vis
-
-
-
Accoupler les gaines du conduit d'air d'admission et du guidage d'air sur le boitier filtre à air
-
Accoupler le filtre à air sur le moteur en l'enfonçant sur les 3 pattes
-

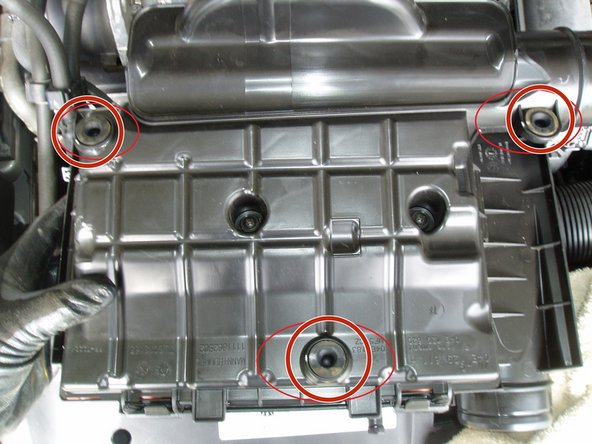

Remettre le collier du conduit d'air d'admission en prenant soin de le poser dans la gorge
-
Remettre le collier du guidage d'air en prenant soin de le poser dans la gorge
-
Remettre la durit du clapet anti-retour
-
