Introduction

Motorisation du véhicule 1.4 HDi 70 cv

  1. Déposer le cache moteur Déposer le cache batterie
    • Déposer le cache moteur

    • Déposer le cache batterie

  2. Débrancher les cosses de la batterie Sortir la batterie de son bac Changer la batterie - Citroën C2
  3. Débrancher les trois connecteurs du calculateur electro injection Faire pivoter la partie grise pour déverrouiller le connecteur Tirer à la verticale pour sortir le calculateur du bac à batterie
    • Débrancher les trois connecteurs du calculateur electro injection

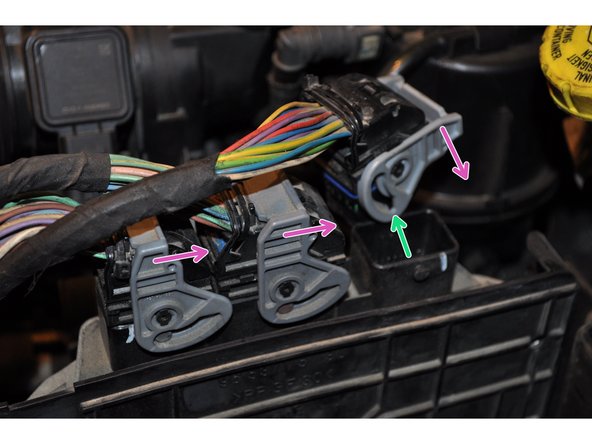

    • Faire pivoter la partie grise pour déverrouiller le connecteur

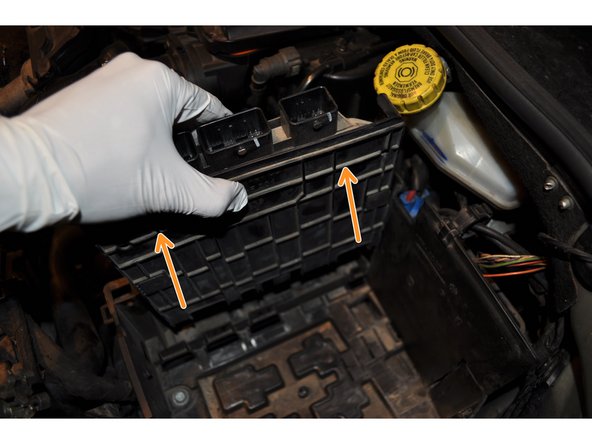

    • Tirer à la verticale pour sortir le calculateur du bac à batterie

  4. Déposer la cloison protégeant le calculateur direction assistée Débrancher les trois connecteurs du calculateur Dégrafer les câbles fixés sur le bac à batterie
    • Déposer la cloison protégeant le calculateur direction assistée

    • Débrancher les trois connecteurs du calculateur

    • Dégrafer les câbles fixés sur le bac à batterie

  5. Le bac est maintenu par deux vis Utiliser une clé de 10 mm pour les déposer Sortir le bac à batterie du compartiment moteur
    • Le bac est maintenu par deux vis

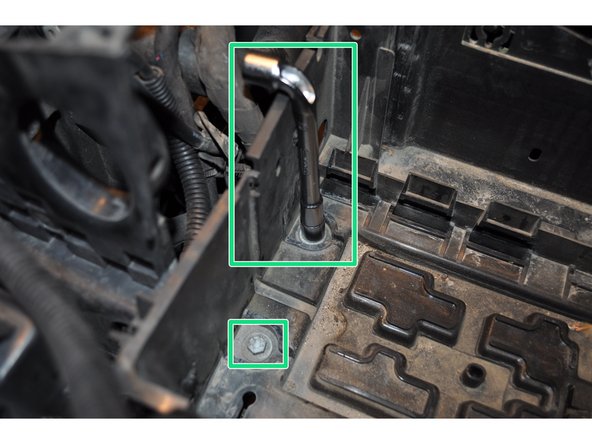

    • Utiliser une clé de 10 mm pour les déposer

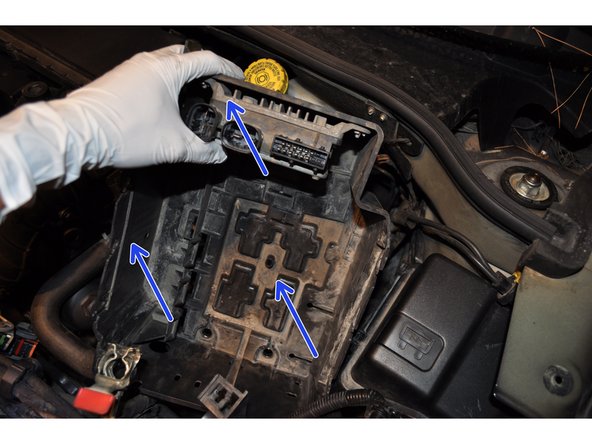

    • Sortir le bac à batterie du compartiment moteur

  6. Déposer le connecteur du débimetre d'air Déposer la seconde conduite d'admission d'air qui est coudée et emboîtée sous la boite à air Déposer la seconde conduite d'admission d'air qui est coudée et emboîtée sous la boite à air

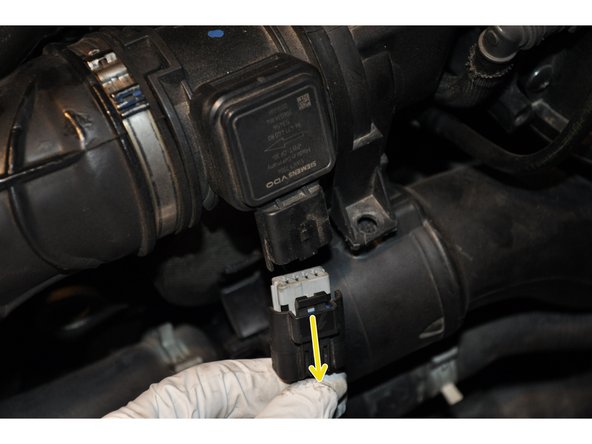

    • Déposer le connecteur du débimetre d'air

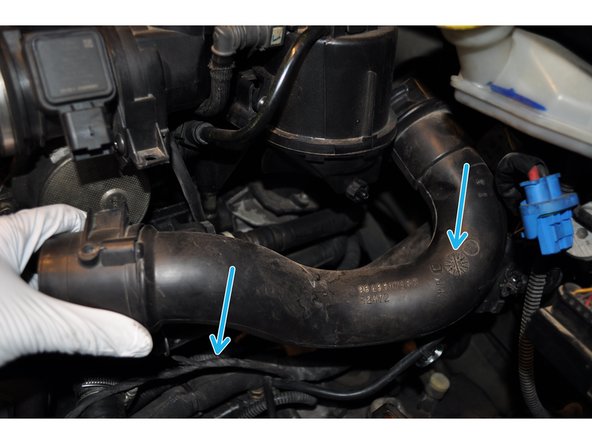

    • Déposer la seconde conduite d'admission d'air qui est coudée et emboîtée sous la boite à air

  7. Il est à présent possible d’accéder à la vis supérieure du démarreur située sur le châssis de la boite de vitesse Utiliser un embout six pan de 6 mm pour déposer la vis supérieure Utiliser un embout six pan de 6 mm pour déposer la vis supérieure

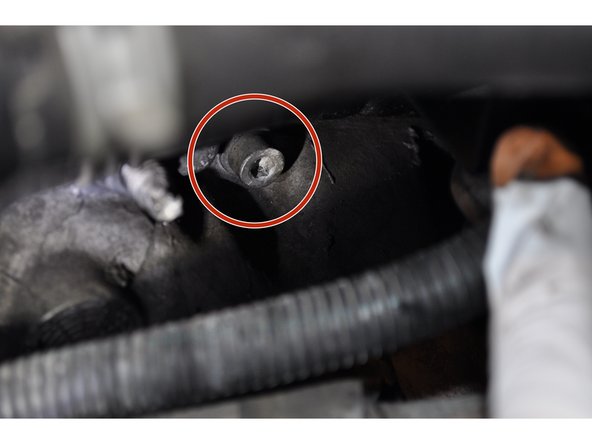

    • Il est à présent possible d’accéder à la vis supérieure du démarreur située sur le châssis de la boite de vitesse

    • Utiliser un embout six pan de 6 mm pour déposer la vis supérieure

  8. Lever et caler l'avant du véhicule Mise en sécurité du véhicule : démontage et remontage de la roue L’accès au démarreur se fait sous le véhicule, à l’arrière de l’ensemble moteur + boite de vitesse
    • Lever et caler l'avant du véhicule

    • Mise en sécurité du véhicule : démontage et remontage de la roue

    • L’accès au démarreur se fait sous le véhicule, à l’arrière de l’ensemble moteur + boite de vitesse

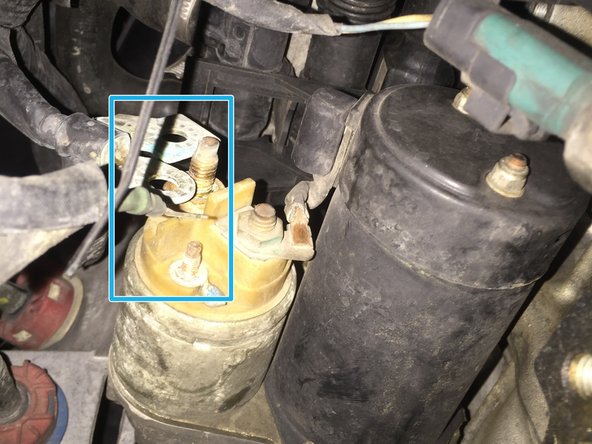

    • Déposer les deux cosses situées sur le solénoïde à l'aide de clés de 8 et 10 mm

    • Déposer la vis inférieure du démarreur

  9. La troisième et dernière vis de fixation du démarreur est plus difficile d’accès. Elle se situe au dessus du solénoïde Utiliser un cliquet et une rallonge avec un embout six pan 6 mm
    • La troisième et dernière vis de fixation du démarreur est plus difficile d’accès. Elle se situe au dessus du solénoïde

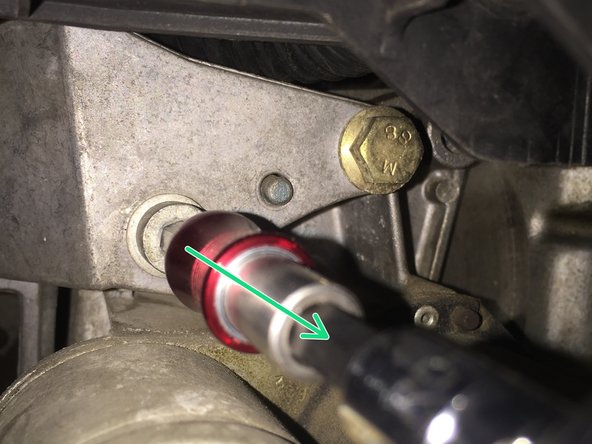

    • Utiliser un cliquet et une rallonge avec un embout six pan 6 mm

  10. La pâte de support des câbles de boite de vitesse est fixée sur le démarreur en deux points Déposer l'écrou inférieure a laide d'une clé de 13 mm Faire de même avec la seconde vis au dessus du démarreur

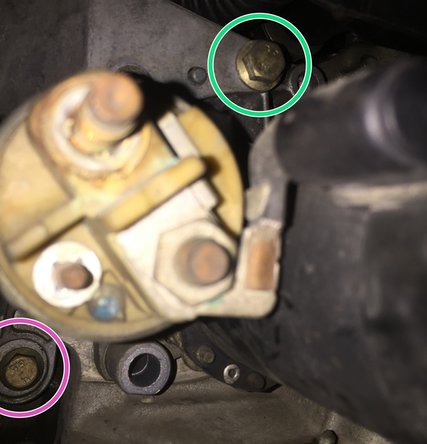

    • La pâte de support des câbles de boite de vitesse est fixée sur le démarreur en deux points

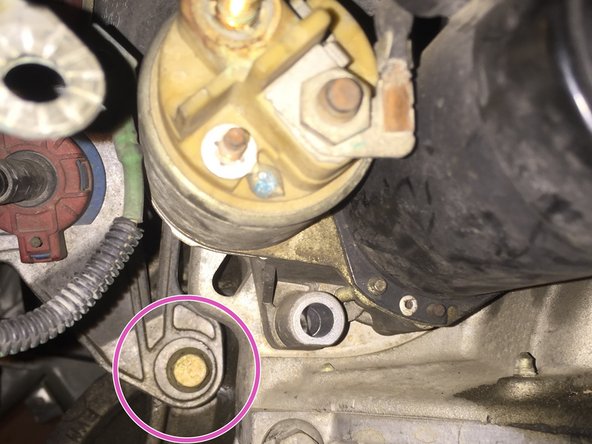

    • Déposer l'écrou inférieure a laide d'une clé de 13 mm

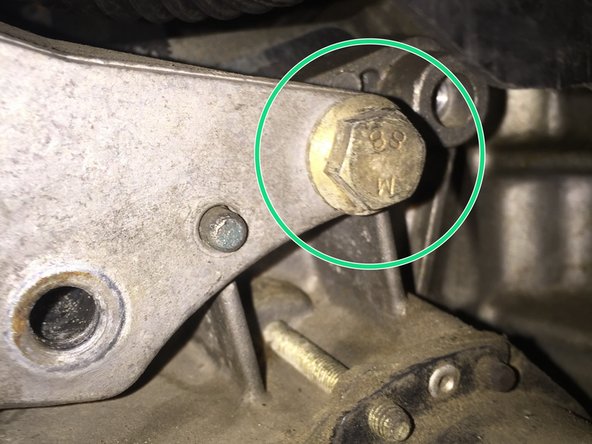

    • Faire de même avec la seconde vis au dessus du démarreur

  11. Déloger le démarreur de son emplacement Sortir le démarreur par l’arrière du véhicule, au dessus de la crémaillère de direction. Le long des câbles de la boite de vitesse puis entre le berceau avant et le tuyau d’échappement
    • Déloger le démarreur de son emplacement

    • Sortir le démarreur par l’arrière du véhicule, au dessus de la crémaillère de direction. Le long des câbles de la boite de vitesse puis entre le berceau avant et le tuyau d’échappement

  12. Comparer les caractéristiques des démarreurs Récupérer le centreur sur l'ancien démarreur et le placer sur le nouveau Récupérer le centreur sur l'ancien démarreur et le placer sur le nouveau

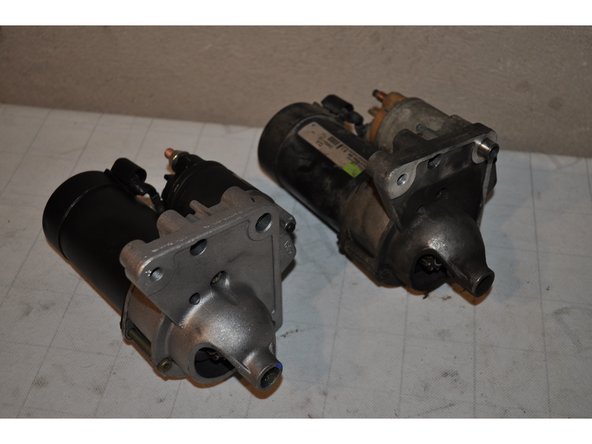

    • Comparer les caractéristiques des démarreurs

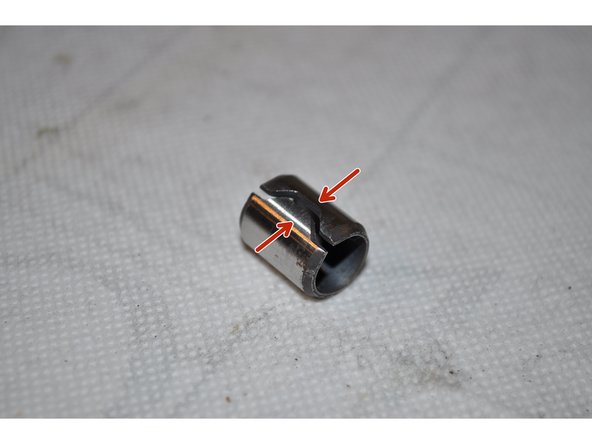

    • Récupérer le centreur sur l'ancien démarreur et le placer sur le nouveau

  13. Faire rentrer le démarreur par dessous le véhicule Le mettre en place sur la boite de vitesse grâce au centreur Reposer les quatre vis
    • Faire rentrer le démarreur par dessous le véhicule

    • Le mettre en place sur la boite de vitesse grâce au centreur

    • Reposer les quatre vis

  14. Vérifier l'état des cosses et nettoyer la surface de contact avec une brosse métallique Serrer les écrous des cosses sur le solénoïde Remettre en place la vis supérieure du démarreur
    • Vérifier l'état des cosses et nettoyer la surface de contact avec une brosse métallique

    • Serrer les écrous des cosses sur le solénoïde

    • Remettre en place la vis supérieure du démarreur

  15. Remettre en place le bac à batterie et les calculateurs Reposer la batterie et les caches
    • Remettre en place le bac à batterie et les calculateurs

    • Reposer la batterie et les caches

    • Changer la batterie - Citroën C2

    • Patienter 5 minutes après le rebranchement pour que le calculateur puisse s'initialiser avant de démarrer le véhicule
