  1. Retirer le filtre habitacle dévisser à la main d'1/4 de tour les 3 petites vis en plastique. Tirer le cache vers soi. Enlever le filtre habitacle
    • Retirer le filtre habitacle dévisser à la main d'1/4 de tour les 3 petites vis en plastique.

    • Tirer le cache vers soi.

    • Enlever le filtre habitacle

  2. Déclipser le petit raccord en plastique en bas, on retire les 2 câbles dedans. Retirer les 4 vis du haut puis retirer le support.
    • Déclipser le petit raccord en plastique en bas, on retire les 2 câbles dedans.

    • Retirer les 4 vis du haut puis retirer le support.

    • Accéder à la petite vis tout derrière le boitier du filtre à air

  3. Dévisser les 5 vis du cache moteur
    • Dévisser les 5 vis du cache moteur

    • Retirer les agrafes

  4. Repérer l'emplacement du boitier puis  retirer le manchon d'air en dévissant la petite vis en rouge. Retirer les 4 vis du boitier dont celle  derrière (quasi invisible à l’œil nu). Retirer le boitier.
    • Repérer l'emplacement du boitier puis retirer le manchon d'air en dévissant la petite vis en rouge.

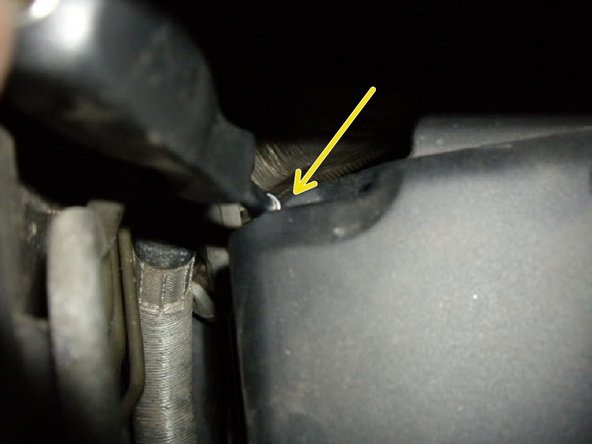

    • Retirer les 4 vis du boitier dont celle derrière (quasi invisible à l’œil nu).

    • Retirer le boitier.

  5. Sortir le filtre de son emplacement en le tirant d'abord vers l’arrière et soulever l'avant en suite Passer un coup de souflette dans le support du filtre. Poser le nouveau filtre en insérant la partie creuse (côté droit) à l'emplacement prévu. Pour connaître le sens de montage il y a un petit téton à l'arrière du filtre qui se dirigera vers le bas (il y a un emplacement prévu sur le support).
    • Sortir le filtre de son emplacement en le tirant d'abord vers l’arrière et soulever l'avant en suite

    • Passer un coup de souflette dans le support du filtre.

    • Poser le nouveau filtre en insérant la partie creuse (côté droit) à l'emplacement prévu. Pour connaître le sens de montage il y a un petit téton à l'arrière du filtre qui se dirigera vers le bas (il y a un emplacement prévu sur le support).

    • Remonter le boitier (attention la vis du fond est difficile à remettre),

    • Remonter dans le sens inverse
