Introduction

Tutoriel réalisé sur une BMW X3 (F25)

Outils

Pièces

  1. Commencer par retirer le cache en plastique en le glissant vers le haut puis vers l'arrière Accèder alors aux deux écrous de 10 qu'on dévisse à l'aide d'une clé à pipe débouchée
    • Commencer par retirer le cache en plastique en le glissant vers le haut puis vers l'arrière

    • Accèder alors aux deux écrous de 10 qu'on dévisse à l'aide d'une clé à pipe débouchée

    • Déboiter l'optique en le tirant doucement vers soi.

  2. Décliper la fiche d'alimentation électrique pour plus de facilité (flèche rouge) Libérer ensuite la platine électrique en déclipsant les ergots de rétention sur son pourtour ( La platine est démontée, l'ampoule de de feu de stop est en haut
    • Décliper la fiche d'alimentation électrique pour plus de facilité (flèche rouge)

    • Libérer ensuite la platine électrique en déclipsant les ergots de rétention sur son pourtour (

    • La platine est démontée, l'ampoule de de feu de stop est en haut

  3. Comparer l'ampoule neuve en haut avec l'ampoule grillée en bas. Le verre de l'ampoule du bas est taché de noir. Les deux ampoules sont de reférence P21W. Replacer la nouvelle ampoule dans son logement sur la platine (flèche orange).
    • Comparer l'ampoule neuve en haut avec l'ampoule grillée en bas. Le verre de l'ampoule du bas est taché de noir. Les deux ampoules sont de reférence P21W.

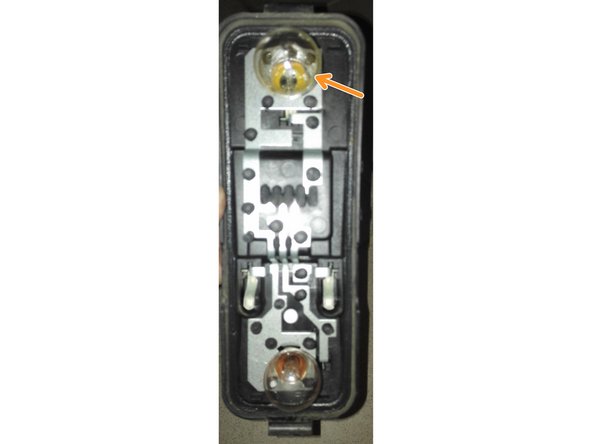

    • Replacer la nouvelle ampoule dans son logement sur la platine (flèche orange).

  4. Reclipser la platine électrique dans l'optique Clipser l'alimentation électrique sur la platine.On replace l'optique dans son logement dans l'aile arrière et on revisse les écrous de 10 On replace l'optique dans son logement dans l'aile arrière et on revisse les écrous de 10

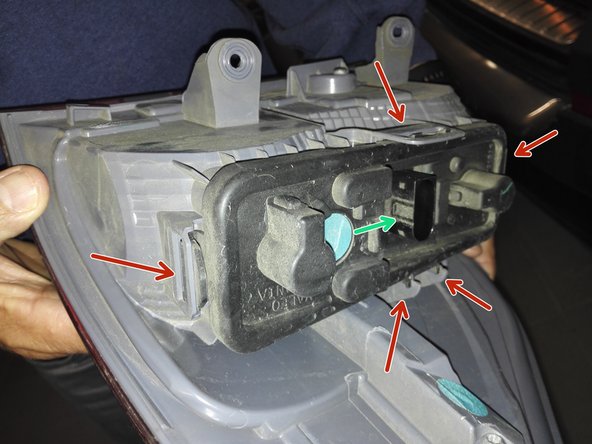

    • Reclipser la platine électrique dans l'optique

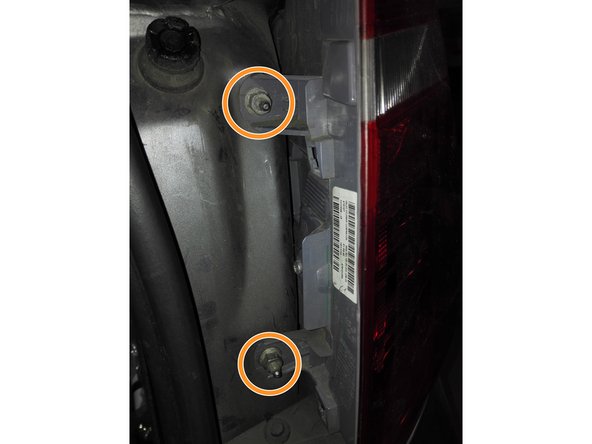

    • Clipser l'alimentation électrique sur la platine.On replace l'optique dans son logement dans l'aile arrière et on revisse les écrous de 10

    • On replace l'optique dans son logement dans l'aile arrière et on revisse les écrous de 10

    • Terminer en replaçant le cache plastique noir, pousser vers l'avant puis le bas
