Changer kit de freins arrière -206

Rédigé par : dylan.leviavant (et un autre contributeur)
  • Commentaires : 3
  • Favoris : 0
  • Réparations terminées : 3

Difficulté

Modérée

Étapes

34

Temps nécessaire

01:00:00 - 02:00:00

Sections

1

Drapeaux

0

Vidéo d'introduction

  1. A l'aide d'un burin plat et un marteau, retirer le cache moyeu Sans trop l'abîmer si vous n'avez pas d'autres caches neufs Sans trop l'abîmer si vous n'avez pas d'autres caches neufs

    • A l'aide d'un burin plat et un marteau, retirer le cache moyeu

    • Sans trop l'abîmer si vous n'avez pas d'autres caches neufs

    Modifier

  2. A l'aide d'un outil à frapper, retirer le frein de l'écrou en tapant dessus Desserrer l'écrou avec une douille de 32 et une clé téléscopique Desserrer l'écrou avec une douille de 32 et une clé téléscopique

    • A l'aide d'un outil à frapper, retirer le frein de l'écrou en tapant dessus

    • Desserrer l'écrou avec une douille de 32 et une clé téléscopique

    Modifier
  3. Modifier

  4. Taper sur le tambour à l'aide d'un marteau pour le débloquer Récupérer la rondelle qui se trouvait derrière l'écrou

    • Taper sur le tambour à l'aide d'un marteau pour le débloquer

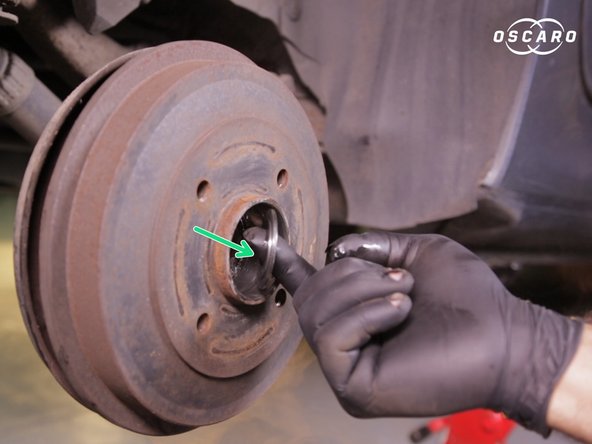

    • Récupérer la rondelle qui se trouvait derrière l'écrou

    Modifier

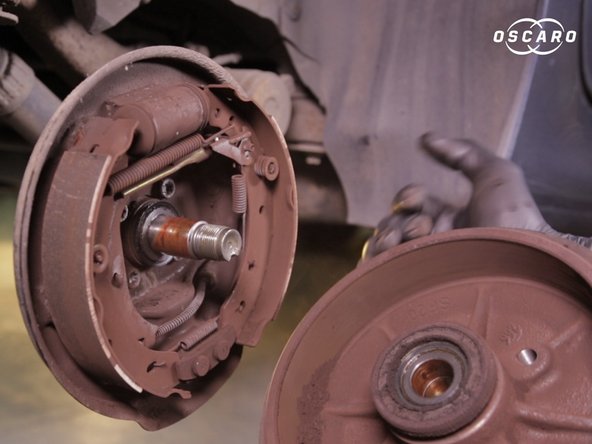

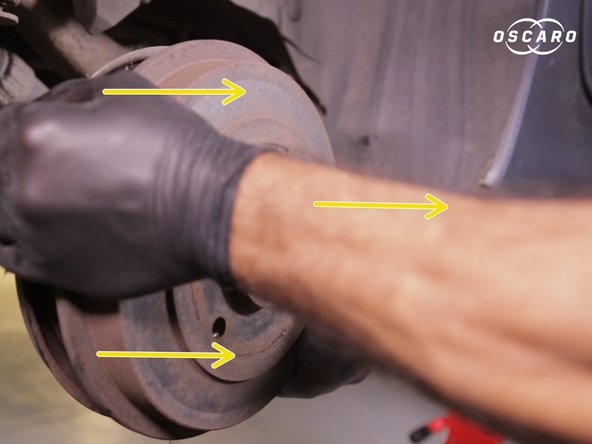

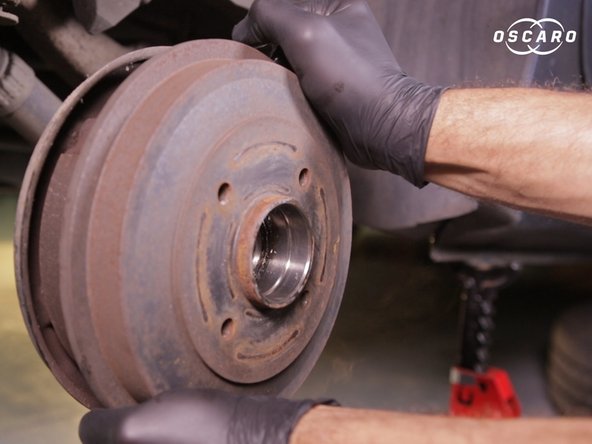

  5. Déposer le tambour en tirant dessus Déposer le tambour en tirant dessus Déposer le tambour en tirant dessus

    • Déposer le tambour en tirant dessus

    Modifier

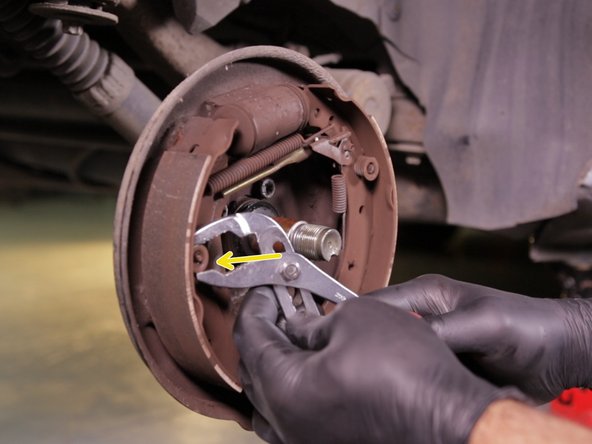

  6. A l'aide de la pince multiprise, retirer la tête du rivet en appuyant sur le ressort et le faire pivoter Appuyer sur le rivet de l'autre côté du tambour Appuyer sur le rivet de l'autre côté du tambour

    • A l'aide de la pince multiprise, retirer la tête du rivet en appuyant sur le ressort et le faire pivoter

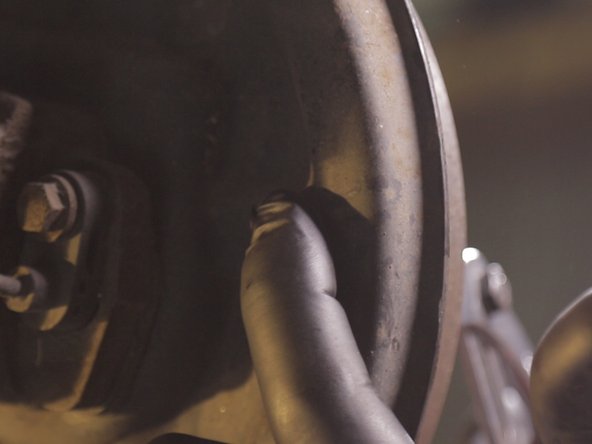

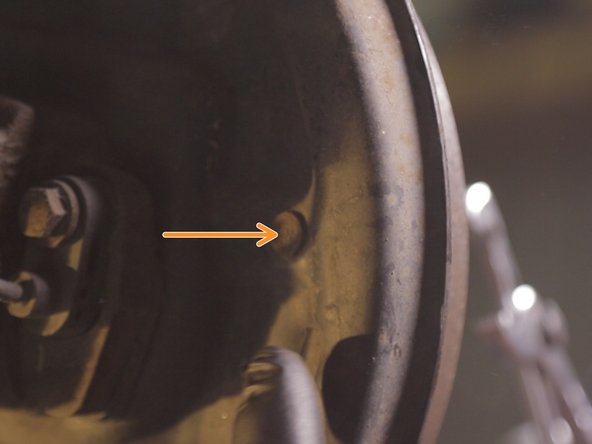

    • Appuyer sur le rivet de l'autre côté du tambour

    Modifier

  7. Appuyer et tourner la pince pour retirer la tête du rivet Récupérer le rivet Récupérer le rivet

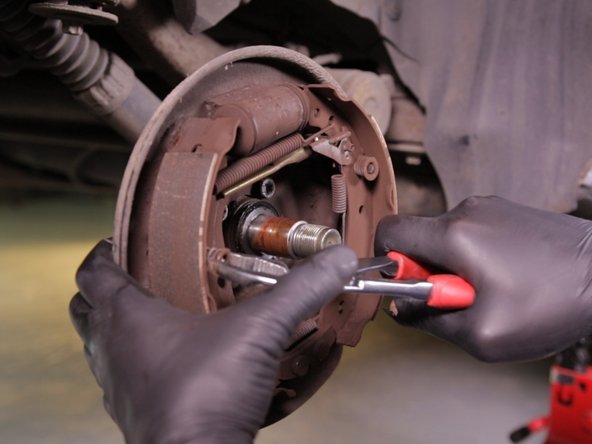

    • Appuyer et tourner la pince pour retirer la tête du rivet

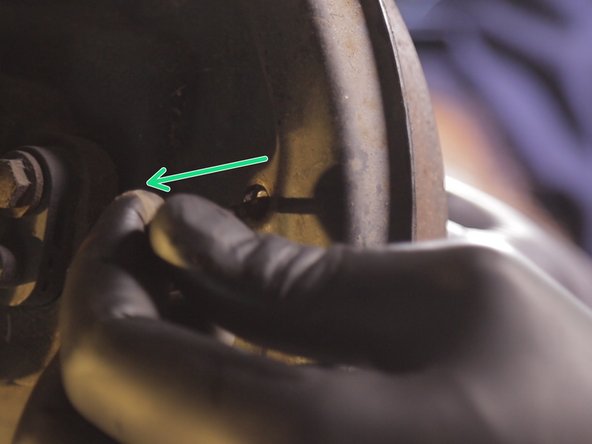

    • Récupérer le rivet

    Modifier

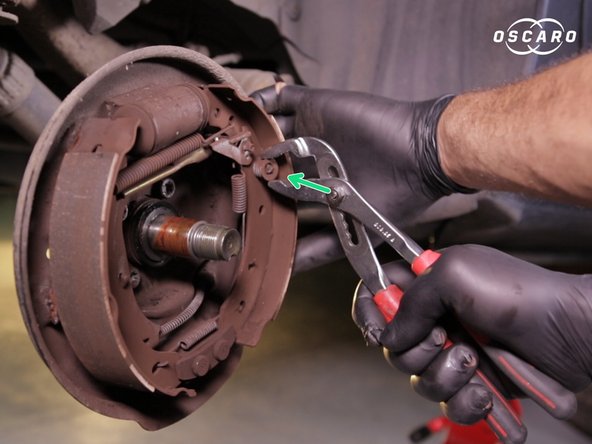

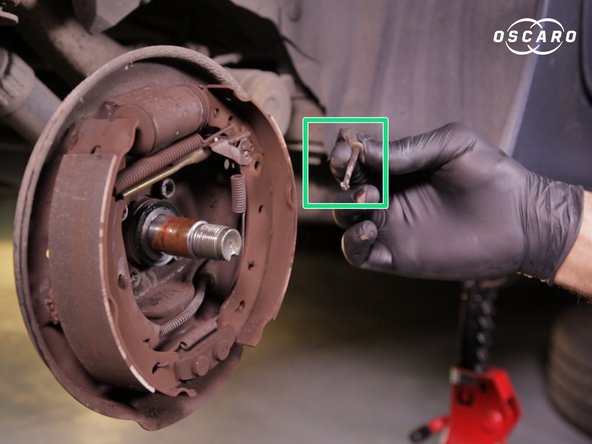

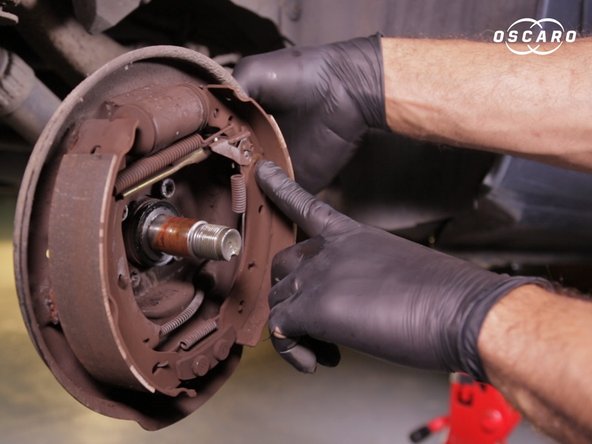

  8. Répéter la même opération pour le rivet opposé Répéter la même opération pour le rivet opposé Répéter la même opération pour le rivet opposé

    • Répéter la même opération pour le rivet opposé

    Modifier

  9. Tirer sur la partie supérieur des mâchoires pour les déposer Tirer sur la partie supérieur des mâchoires pour les déposer

    • Tirer sur la partie supérieur des mâchoires pour les déposer

    Modifier

  10. Tirer sur le côtés des mâchoires pour les retirer de leur emplacement Tirer sur le côtés des mâchoires pour les retirer de leur emplacement Tirer sur le côtés des mâchoires pour les retirer de leur emplacement

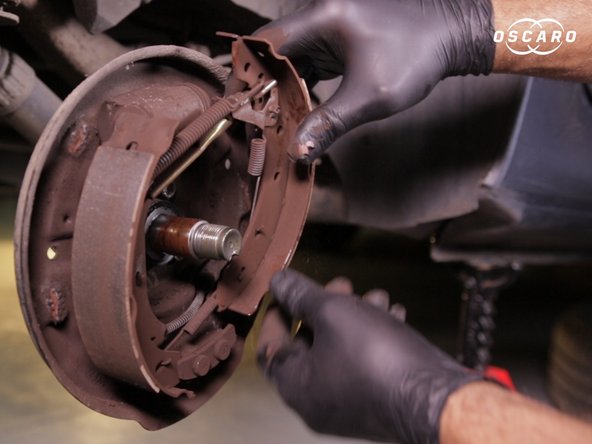

    • Tirer sur le côtés des mâchoires pour les retirer de leur emplacement

    Modifier

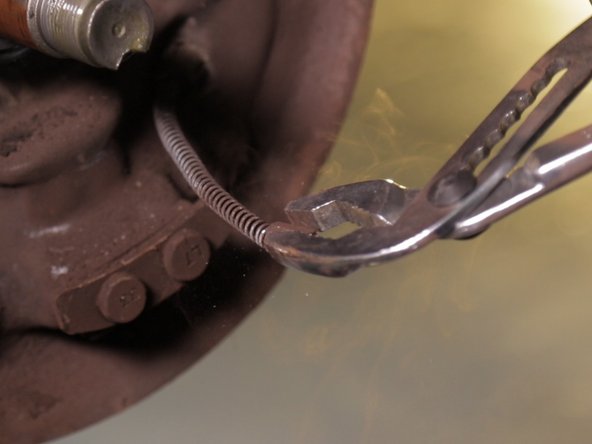

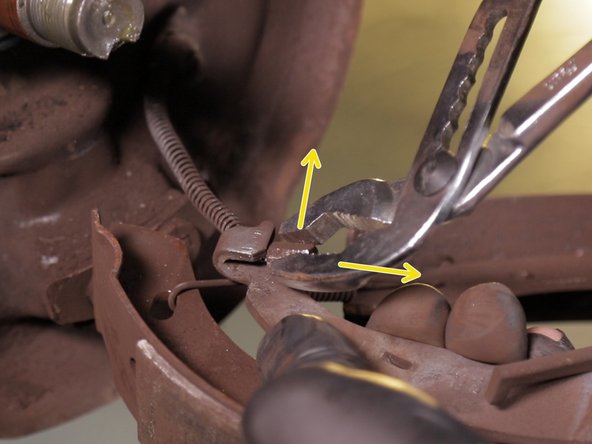

  11. Le câble de frein à main est maintenu sur les mâchoires A l'aide de la pince multiprise, tirer sur le bout du câble tout en l'extirpant du des mâchoires A l'aide de la pince multiprise, tirer sur le bout du câble tout en l'extirpant du des mâchoires

    • Le câble de frein à main est maintenu sur les mâchoires

    • A l'aide de la pince multiprise, tirer sur le bout du câble tout en l'extirpant du des mâchoires

    Modifier

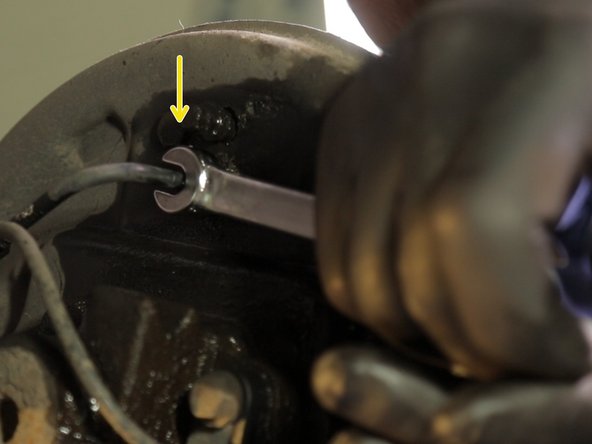

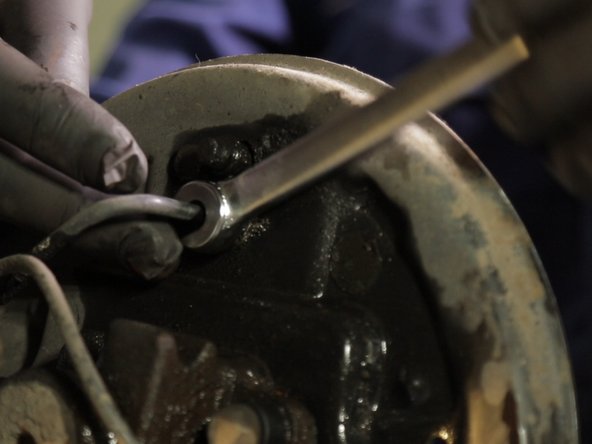

  12. Pulvériser du nettoyant frein sur la flasque A l'aide d'une clé à tuyauter, desserrer le tuyau de frein A l'aide d'une clé à tuyauter, desserrer le tuyau de frein

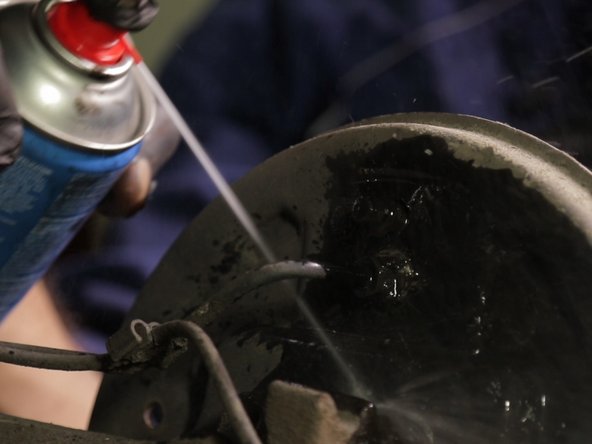

    • Pulvériser du nettoyant frein sur la flasque

    • A l'aide d'une clé à tuyauter, desserrer le tuyau de frein

    Modifier

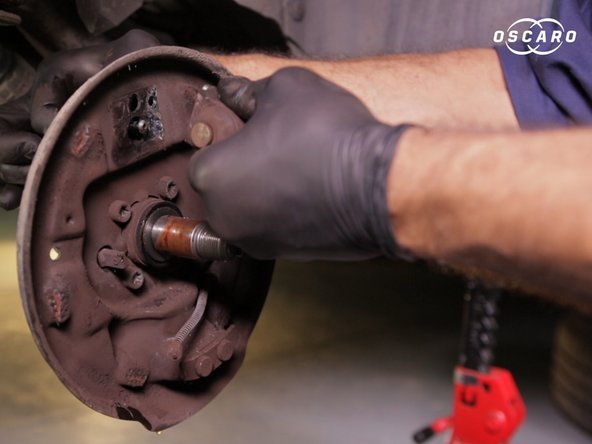

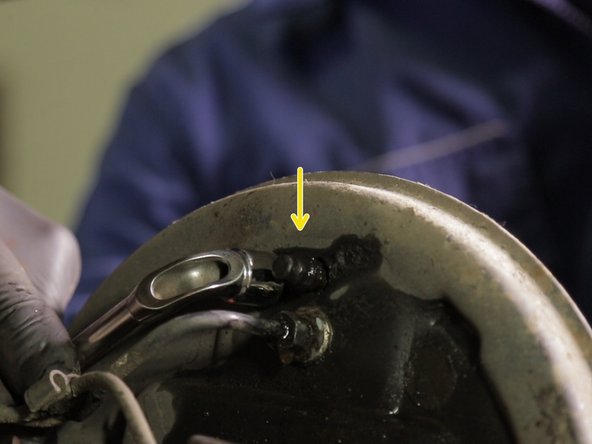

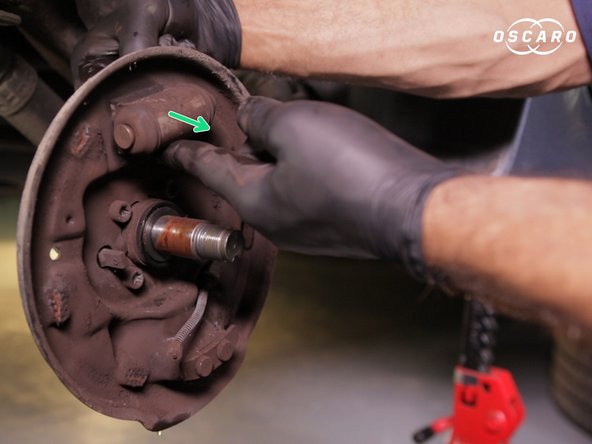

  13. A l'aide d'une clé à pipe de 10 retirer la vis du maître cylindre Récupérer le maître cylindre Récupérer le maître cylindre

    • A l'aide d'une clé à pipe de 10 retirer la vis du maître cylindre

    • Récupérer le maître cylindre

    Modifier

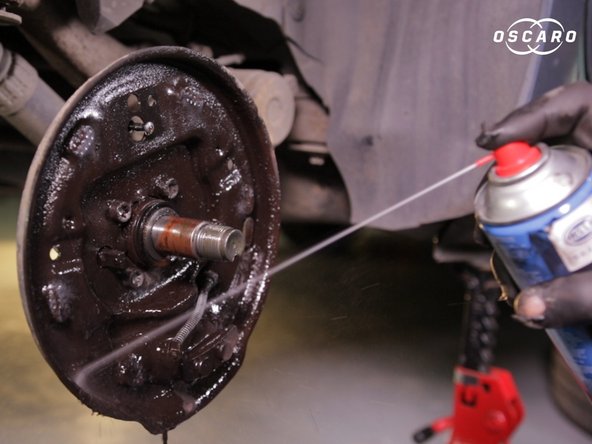

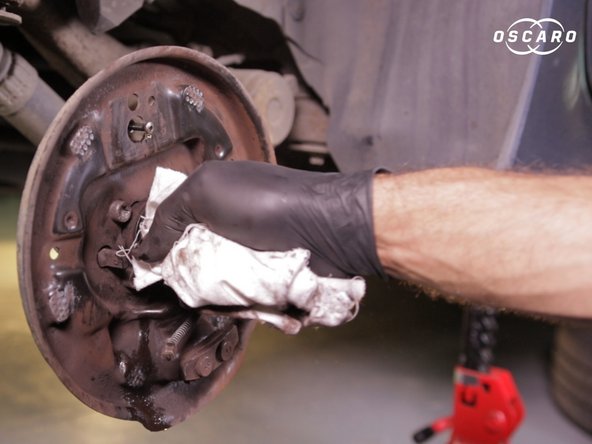

  14. Appliquer du nettoyant feins sur toute la surface avant de la flasque pour retirer le liquide de frein Nettoyer la fusée Nettoyer la fusée

    • Appliquer du nettoyant feins sur toute la surface avant de la flasque pour retirer le liquide de frein

    • Nettoyer la fusée

    Modifier

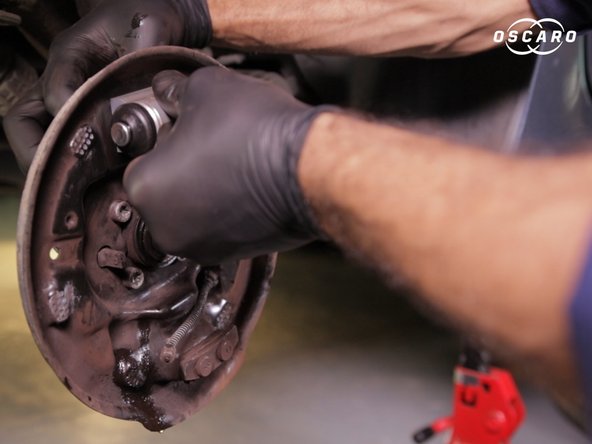

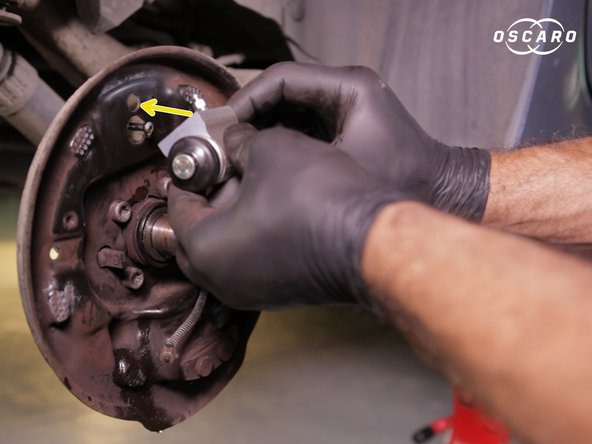

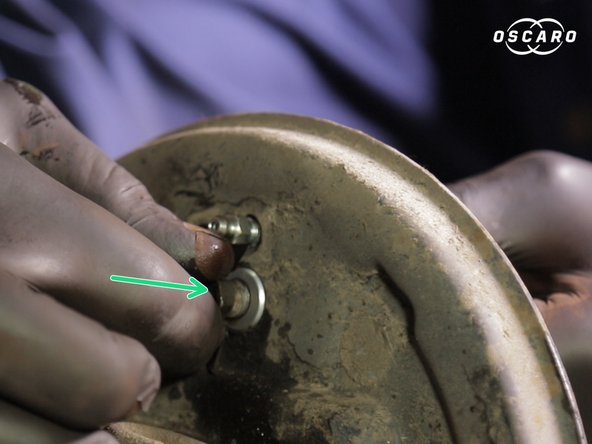

  15. Installer le nouveau maître cylindre à son emplacement Replacer le câble de frein de l'autre côté de la flasque Replacer le câble de frein de l'autre côté de la flasque

    • Installer le nouveau maître cylindre à son emplacement

    • Replacer le câble de frein de l'autre côté de la flasque

    Modifier

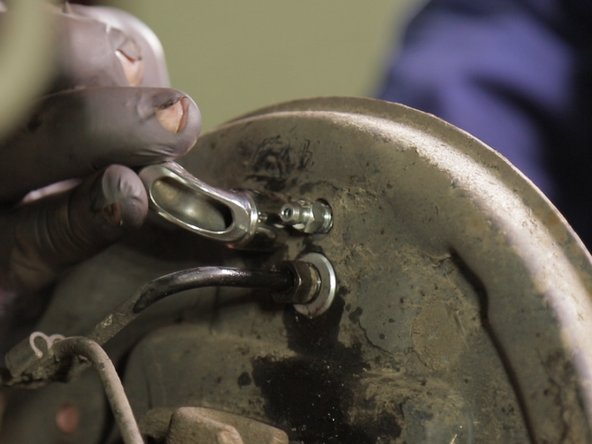

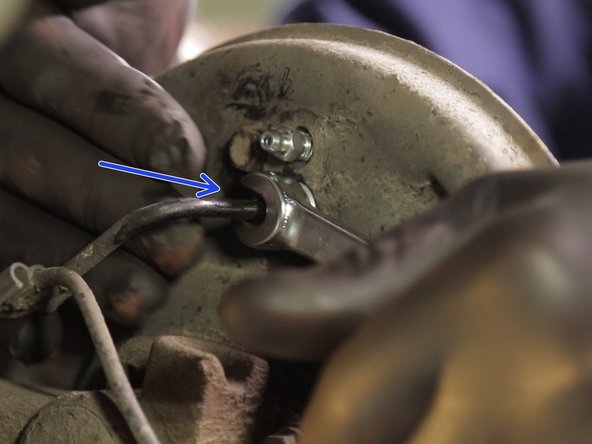

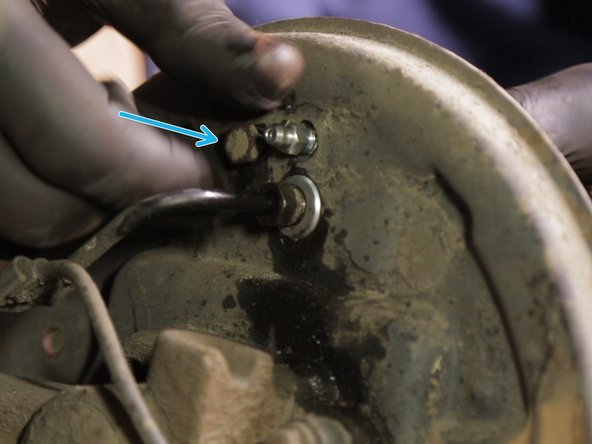

  16. Replacer la vis et la serrer avec la clé à pipe de 10 Resserrer le câble de frein avec la clé à tuyauter Resserrer le câble de frein avec la clé à tuyauter

    • Replacer la vis et la serrer avec la clé à pipe de 10

    • Resserrer le câble de frein avec la clé à tuyauter

    Modifier

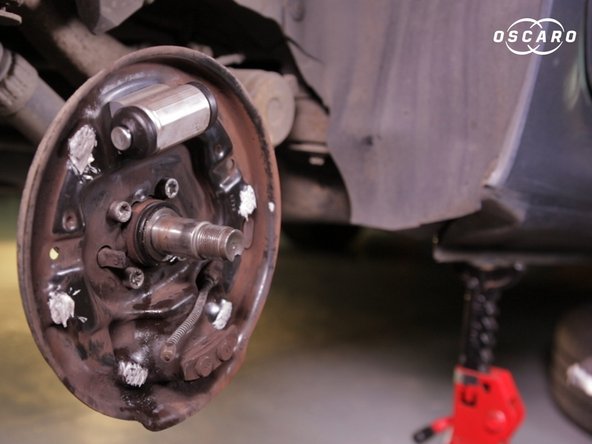

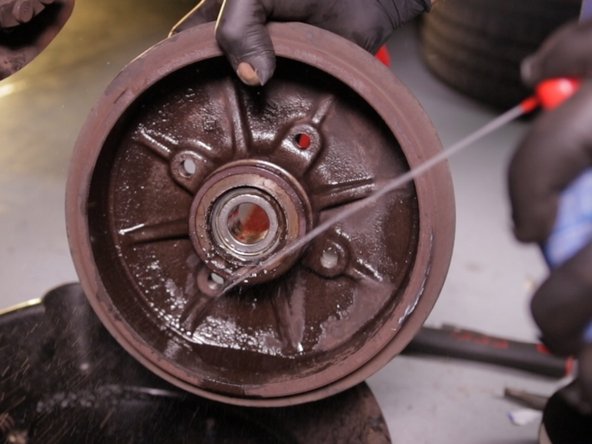

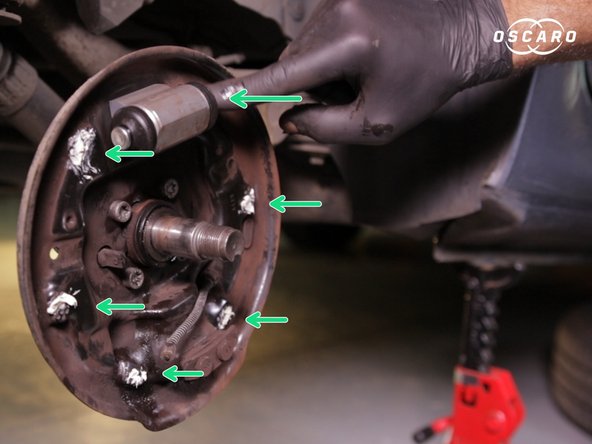

  17. Appliquer de la graisse sur la flasque et l'étaler avec le doigt Nettoyer l'intérieur du tambour avec du nettoyant frein Nettoyer l'intérieur du tambour avec du nettoyant frein

    • Appliquer de la graisse sur la flasque et l'étaler avec le doigt

    • Nettoyer l'intérieur du tambour avec du nettoyant frein

    Modifier

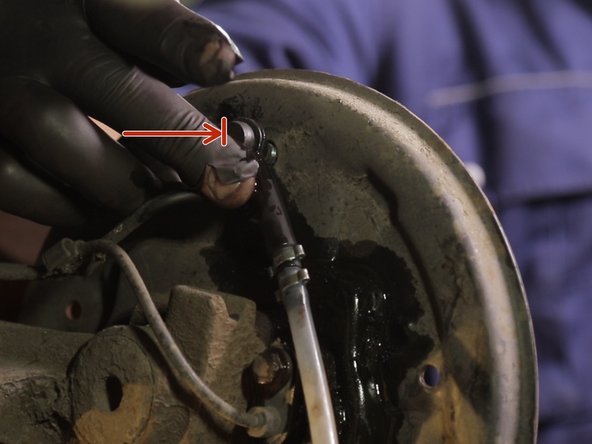

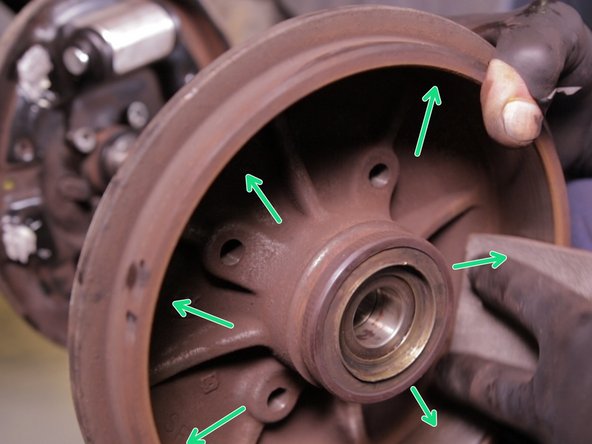

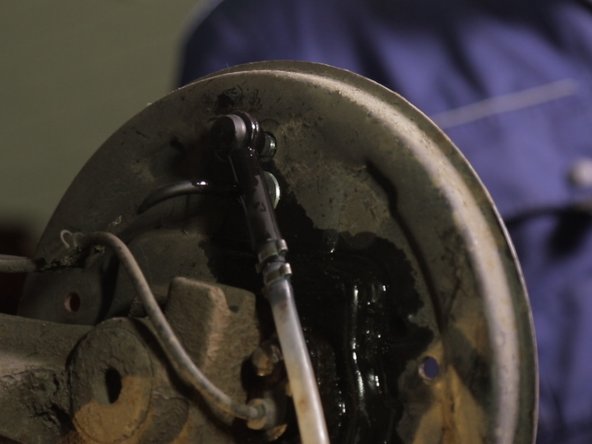

  18. Poncer avec du papier de verre l'intérieur du tambour Brancher le bidon purgeur dans l'emplacement dédié derrière la flasque, juste au dessus du câble de frein Brancher le bidon purgeur dans l'emplacement dédié derrière la flasque, juste au dessus du câble de frein

    • Poncer avec du papier de verre l'intérieur du tambour

    • Brancher le bidon purgeur dans l'emplacement dédié derrière la flasque, juste au dessus du câble de frein

    Modifier

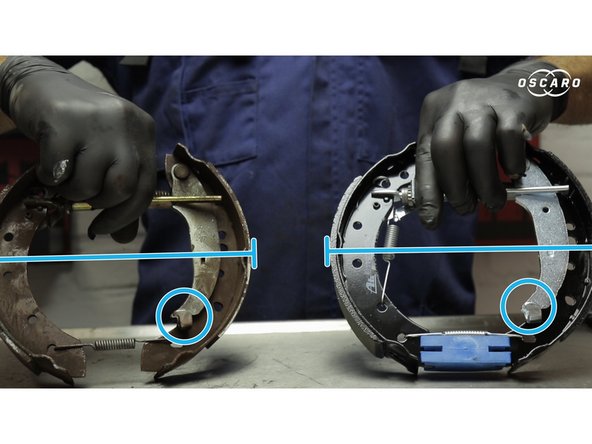

  19. Comparer l'aspect général et les dimensions des nouvelles mâchoires avec les anicennes On remarque une différence d'épaisseur de garniture

    • Comparer l'aspect général et les dimensions des nouvelles mâchoires avec les anicennes

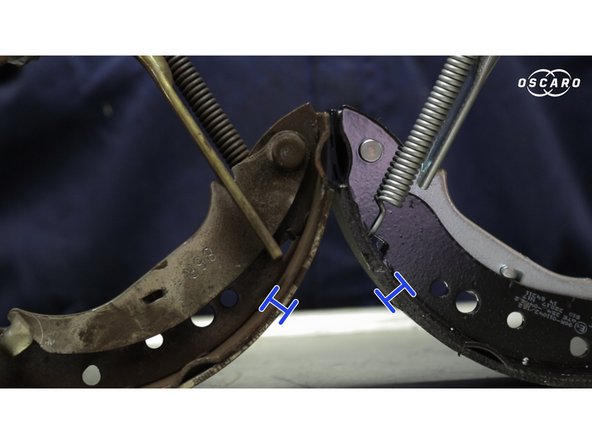

    • On remarque une différence d'épaisseur de garniture

    Modifier

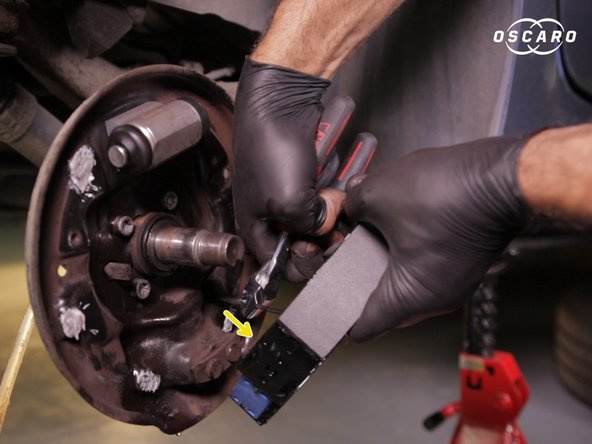

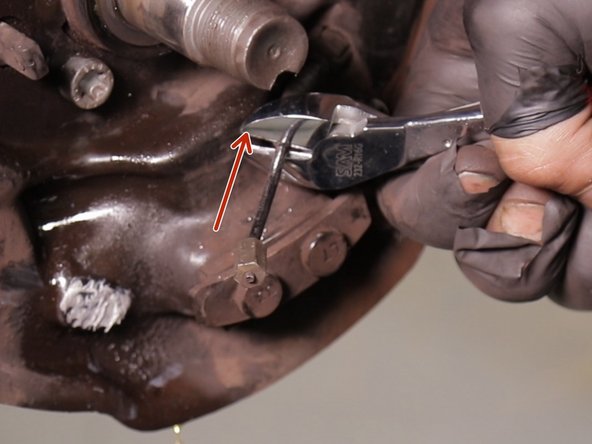

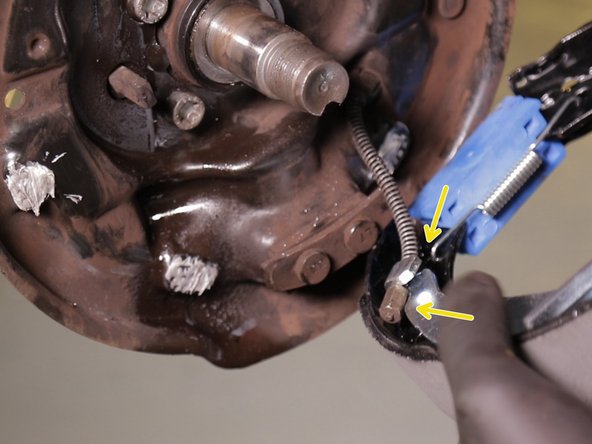

  20. Tirer le ressort du câble de frein à main avec une pince coupante Replacer le câble de frein à main dans le crochet sur les mâchoires Replacer le câble de frein à main dans le crochet sur les mâchoires

    • Tirer le ressort du câble de frein à main avec une pince coupante

    • Replacer le câble de frein à main dans le crochet sur les mâchoires

    Modifier

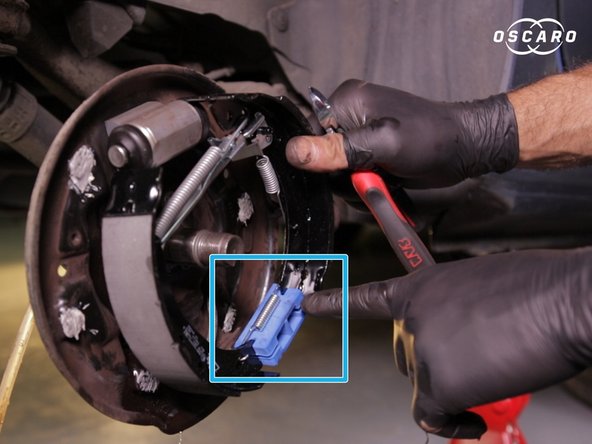

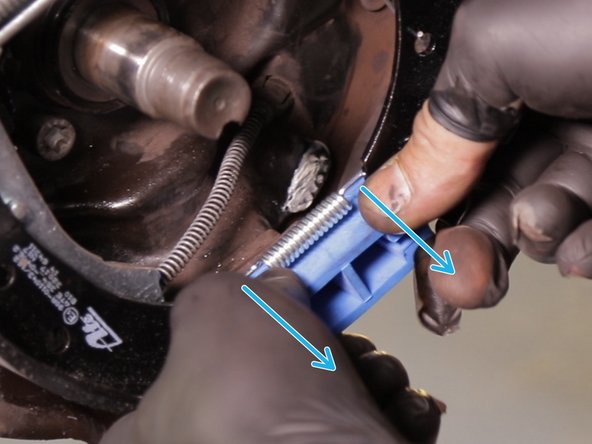

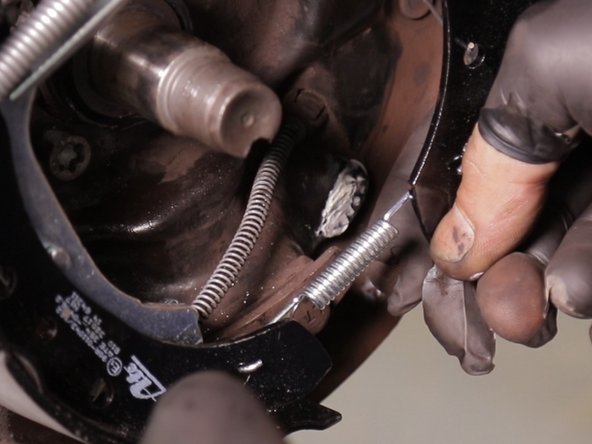

  21. Retirer le cache en plastique bleu Retirer le cache en plastique bleu Retirer le cache en plastique bleu

    • Retirer le cache en plastique bleu

    Modifier

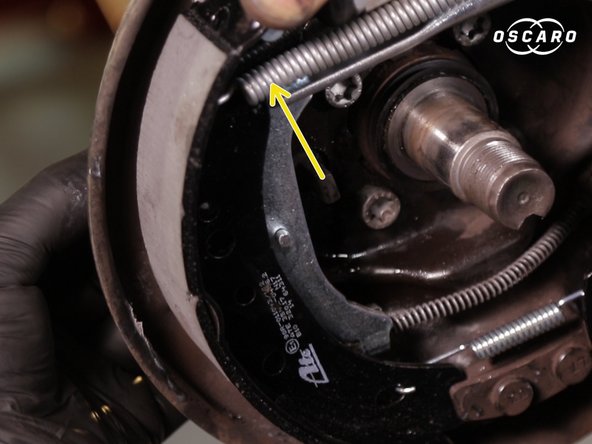

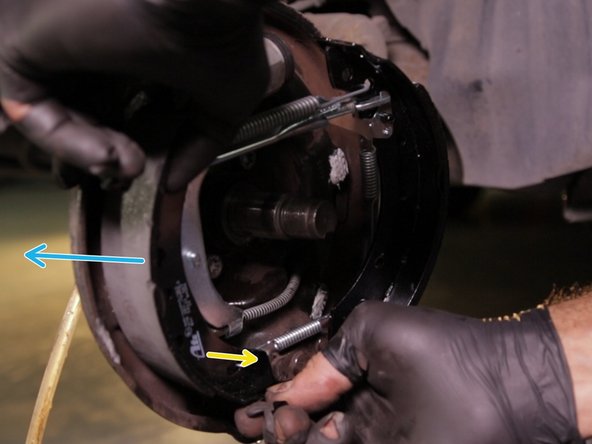

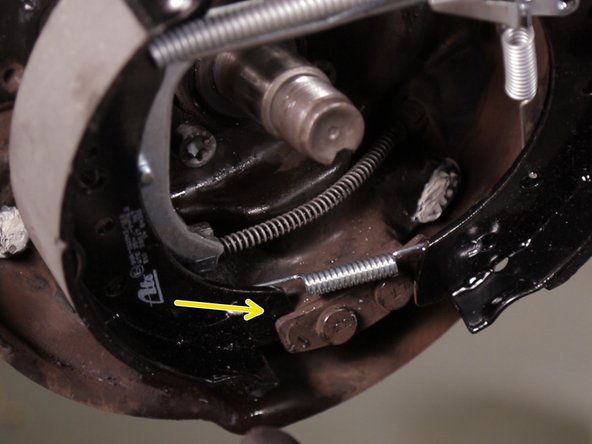

  22. Placer un côté des mâchoires dans l'encoche du bas puis le haut Placer un côté des mâchoires dans l'encoche du bas puis le haut Placer un côté des mâchoires dans l'encoche du bas puis le haut

    • Placer un côté des mâchoires dans l'encoche du bas puis le haut

    Modifier

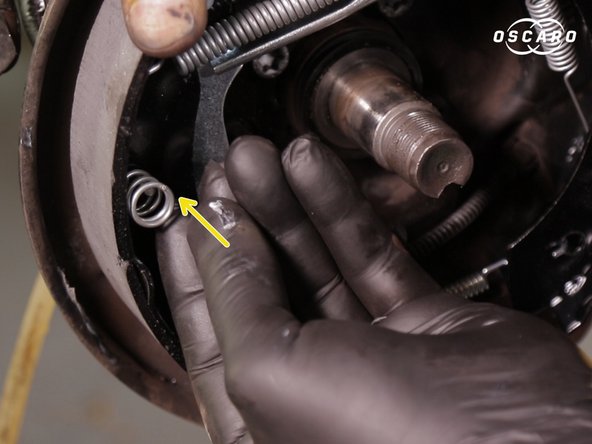

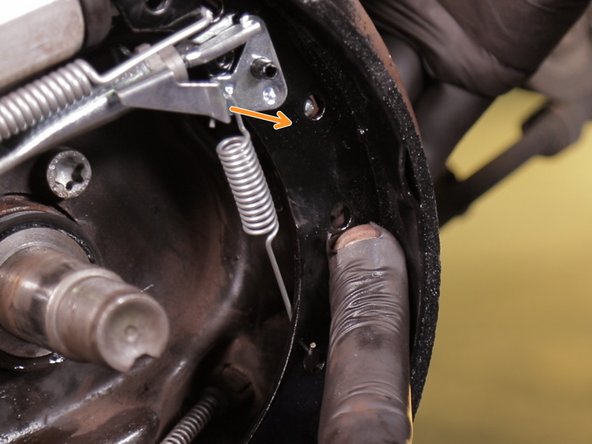

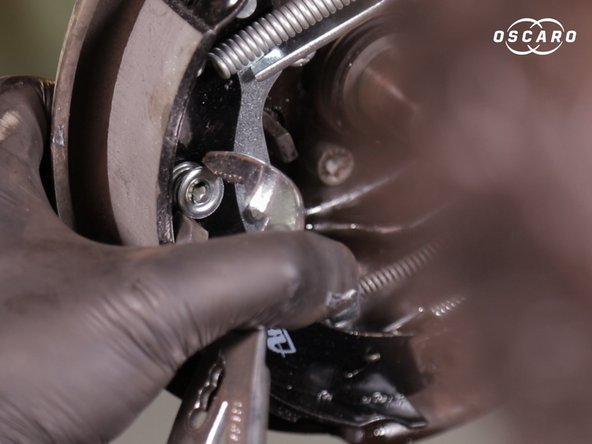

  23. Placer le rivet dans le trou Placer le ressort Placer la rondelle et la bloquer en tournant à l'aide d'une pince multiprise

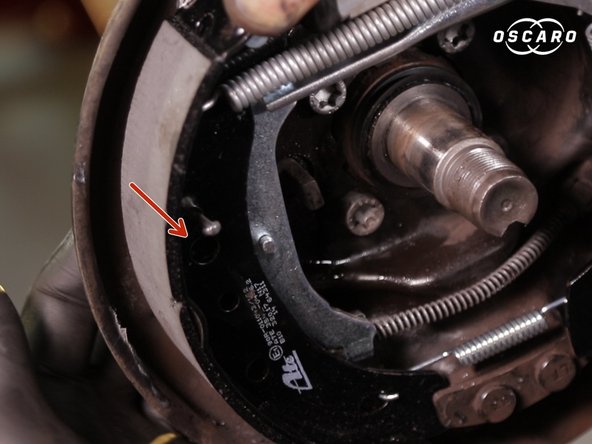

    • Placer le rivet dans le trou

    • Placer le ressort

    • Placer la rondelle et la bloquer en tournant à l'aide d'une pince multiprise

    Modifier

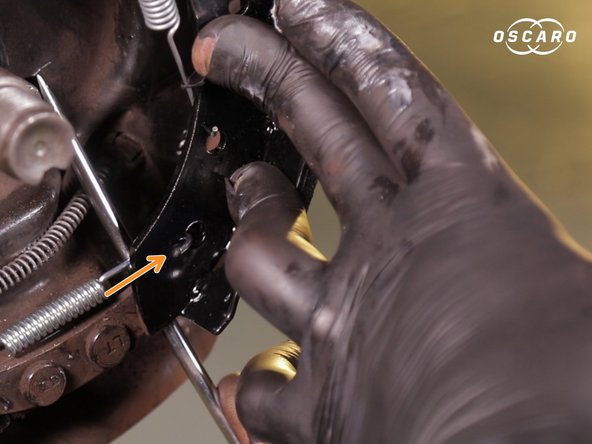

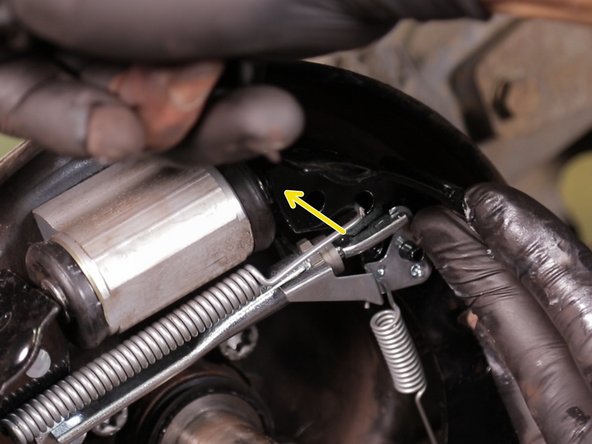

  24. Faire levier avec le tournevis plat pour placer l'autre partie des mâchoires dans l'encoche du bas Placer la partie haute Placer la partie haute

    • Faire levier avec le tournevis plat pour placer l'autre partie des mâchoires dans l'encoche du bas

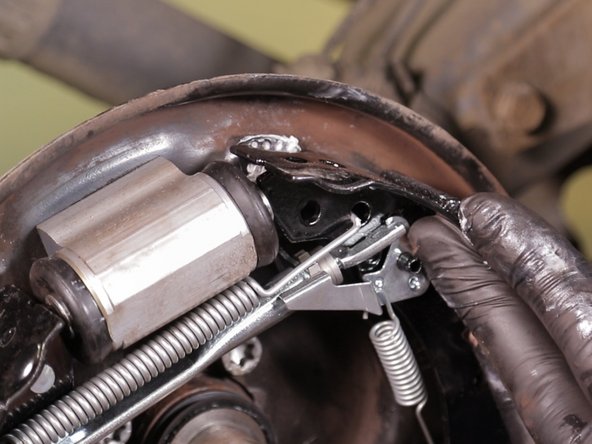

    • Placer la partie haute

    Modifier

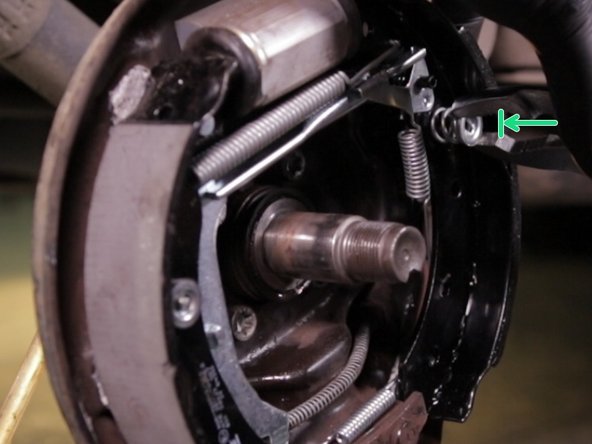

  25. Placer le rivet dans le trou Placer le ressort sur le rivet Placer la rondelle sur le ressort, le tourner et le bloquer avec la pince multiprise

    • Placer le rivet dans le trou

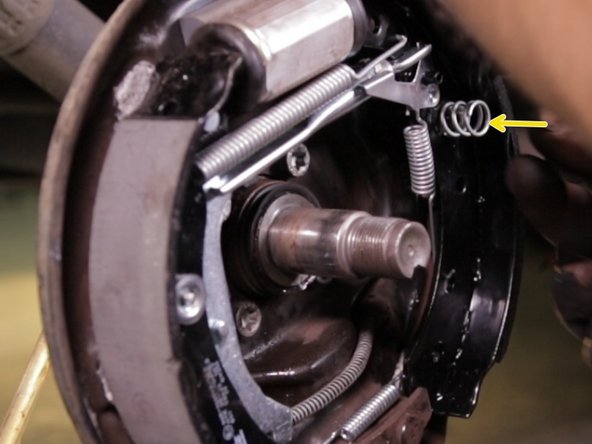

    • Placer le ressort sur le rivet

    • Placer la rondelle sur le ressort, le tourner et le bloquer avec la pince multiprise

    Modifier

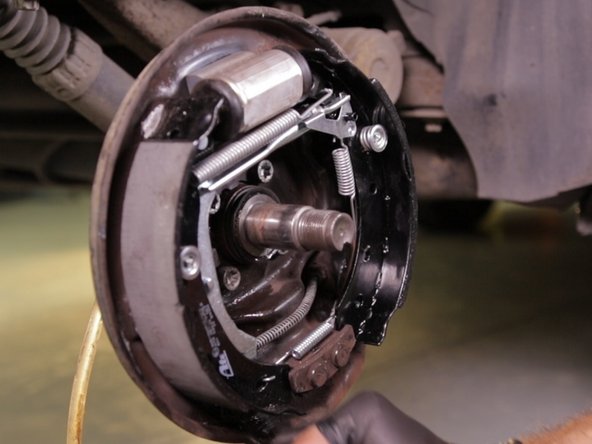

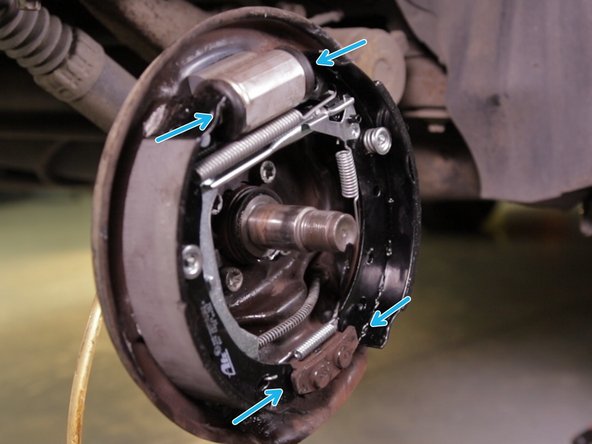

  26. Replacer les mâchoires à la main Replacer les mâchoires à la main

    • Replacer les mâchoires à la main

    Modifier

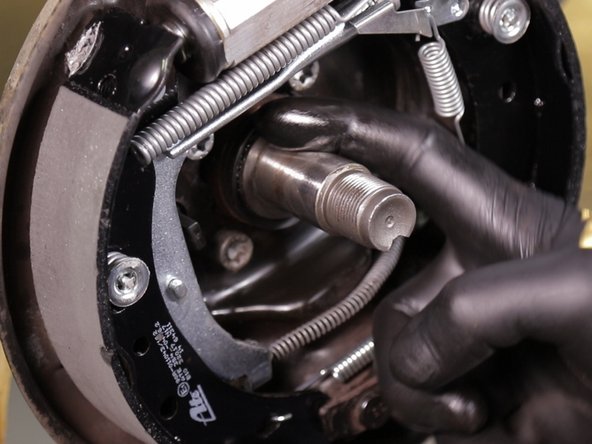

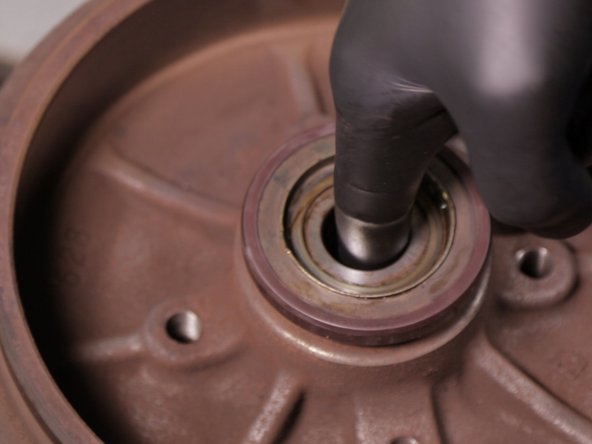

  27. Passer du papier de verre sur les garnitures de frein Appliquer de la graisse sur la fusée Appliquer de la graisse dans le roulement du tambour

    • Passer du papier de verre sur les garnitures de frein

    • Appliquer de la graisse sur la fusée

    • Appliquer de la graisse dans le roulement du tambour

    Modifier

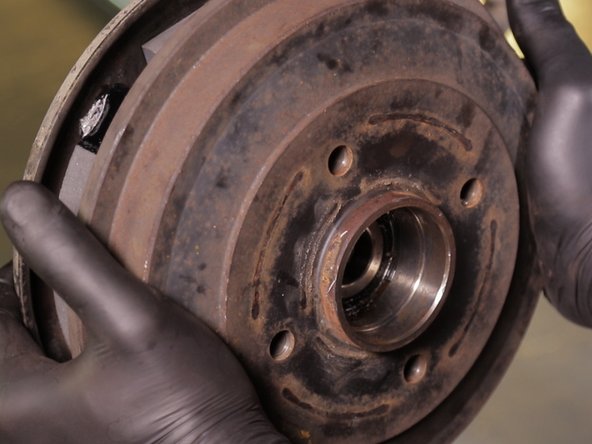

  28. Replacer le tambour sur la fusée Replacer le tambour sur la fusée Replacer le tambour sur la fusée

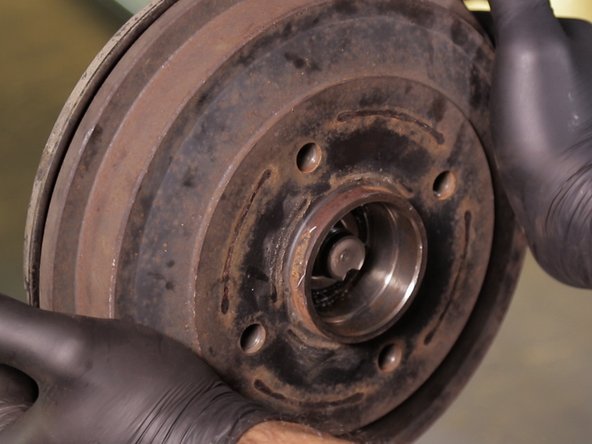

    • Replacer le tambour sur la fusée

    Modifier

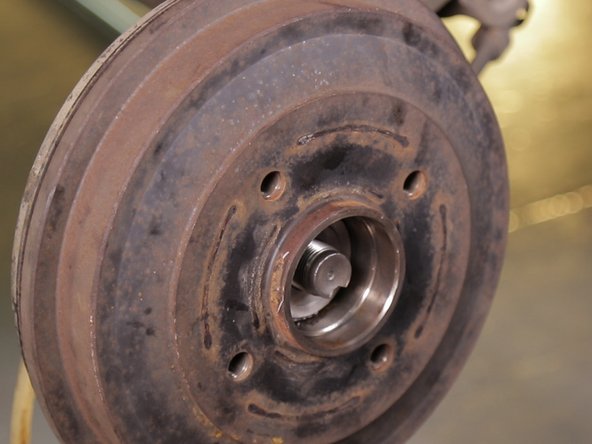

  29. Replacer la coupelle dans le tambour, sur la fusée Replacer la coupelle dans le tambour, sur la fusée Replacer la coupelle dans le tambour, sur la fusée

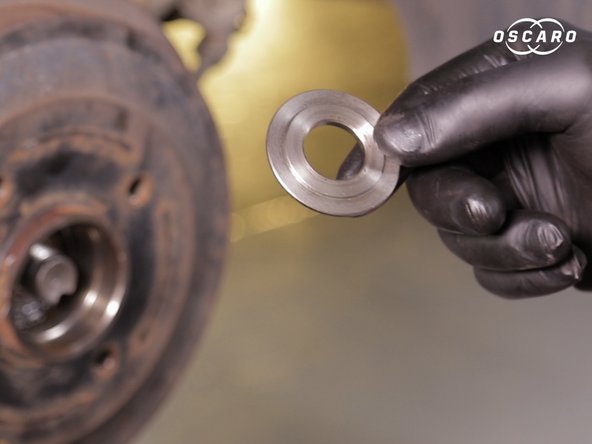

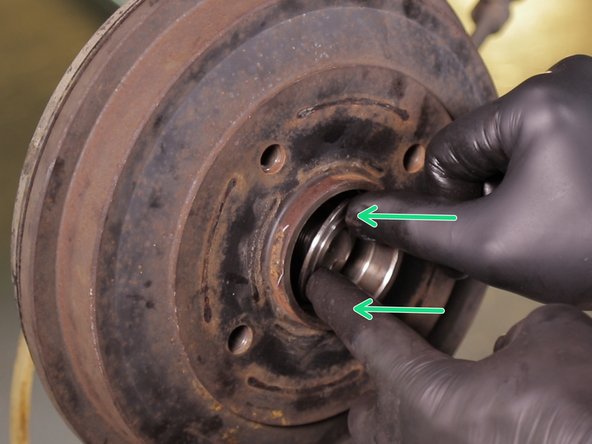

    • Replacer la coupelle dans le tambour, sur la fusée

    Modifier

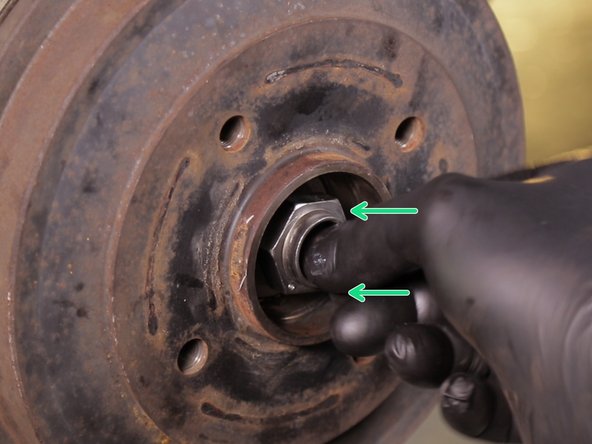

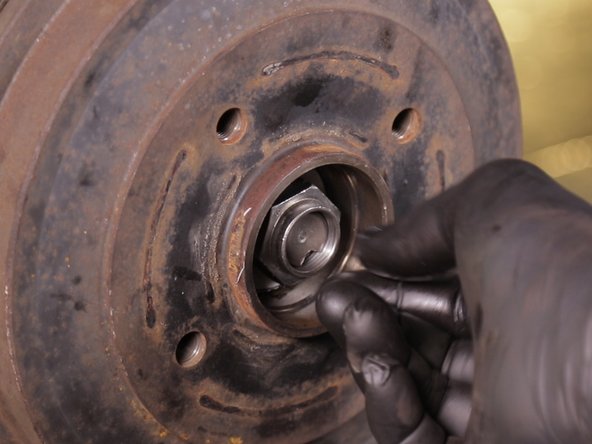

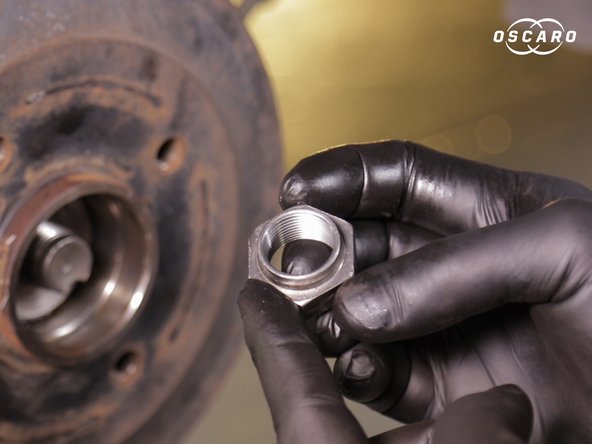

  30. Replacer l'écrou sur la fusée Replacer l'écrou sur la fusée Replacer l'écrou sur la fusée

    • Replacer l'écrou sur la fusée

    Modifier

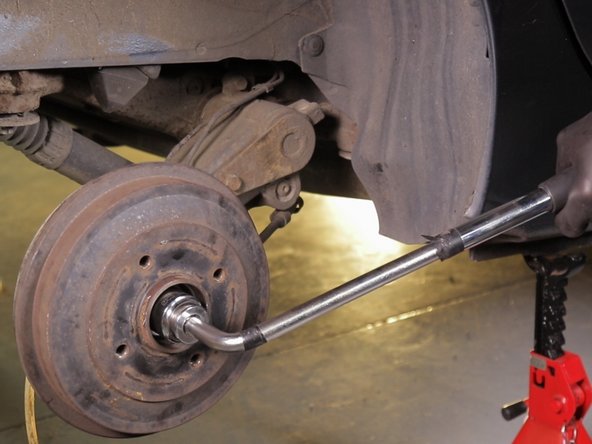

  31. Serrer l'écrou à l'aide de la douille de 32 et de la clé télescopique Faire rouler le tambour pour vérifier si l'écrou n'est pas trop serré Faire rouler le tambour pour vérifier si l'écrou n'est pas trop serré

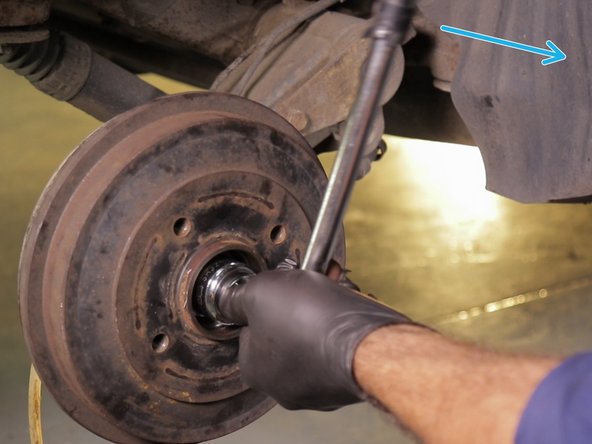

    • Serrer l'écrou à l'aide de la douille de 32 et de la clé télescopique

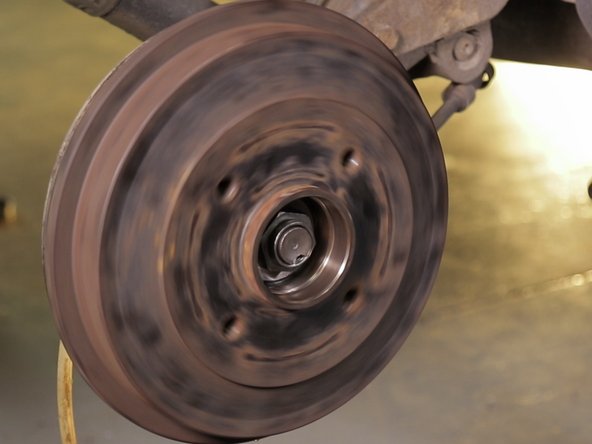

    • Faire rouler le tambour pour vérifier si l'écrou n'est pas trop serré

    Modifier

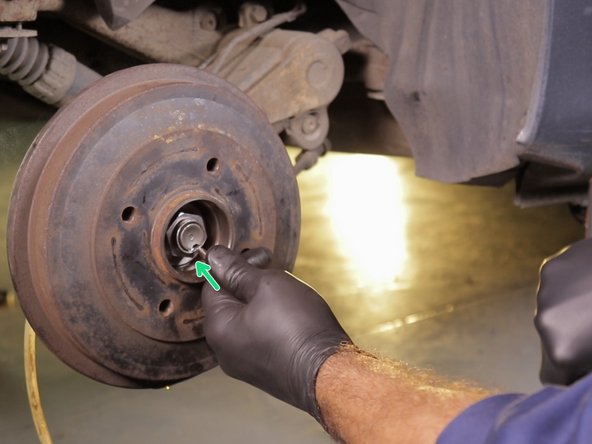

  32. A l'aide d'un outil à frapper, freiner l'écrou en tapant dessus

    • A l'aide d'un outil à frapper, freiner l'écrou en tapant dessus

    Modifier

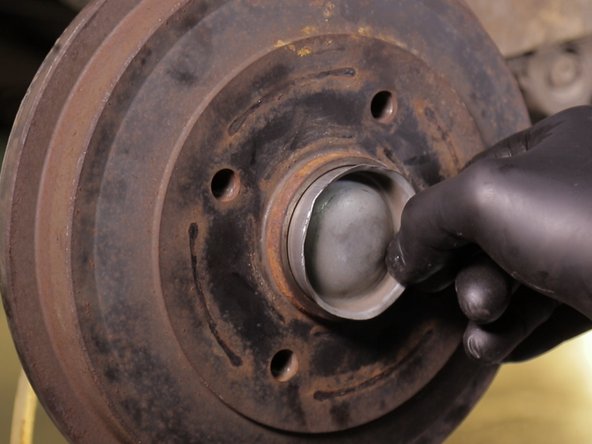

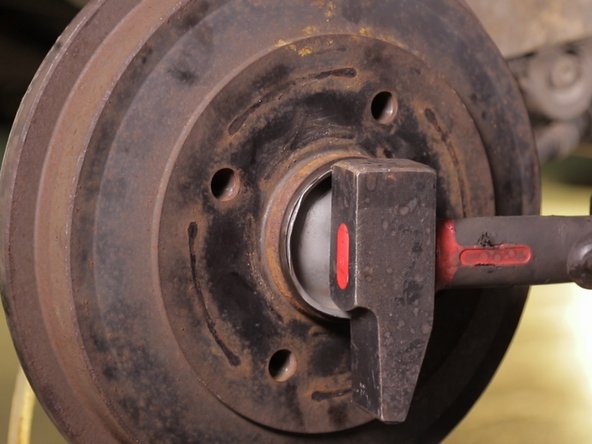

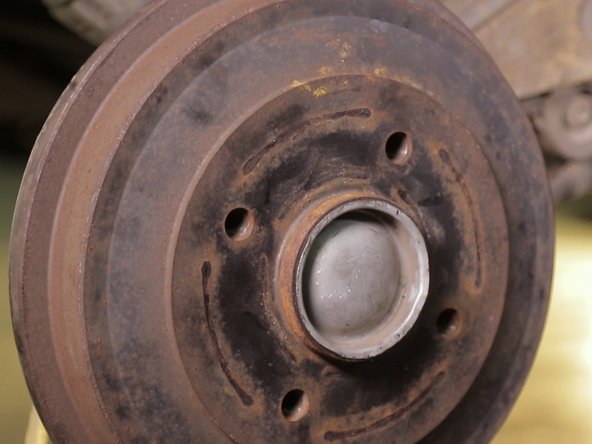

  33. Replacer le cache moyeu en tapant dessus avec le côté du marteau Replacer le cache moyeu en tapant dessus avec le côté du marteau Replacer le cache moyeu en tapant dessus avec le côté du marteau

    • Replacer le cache moyeu en tapant dessus avec le côté du marteau

    Modifier

  34. Il est conseiller de réaliser une purge de frein suite au changement des freins à tambour arrière

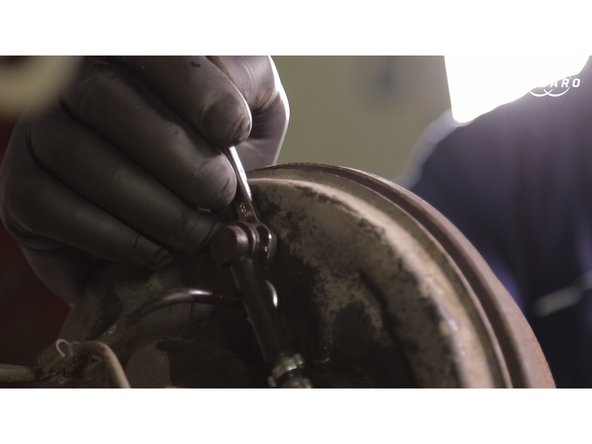

    • Il est conseiller de réaliser une purge de frein suite au changement des freins à tambour arrière

    • Consultez notre tutoriel pour effectuer une purge de frein

    Modifier
Ligne d'arrivée

3 autres ont terminé cette réparation.

Auteur

avec 1 autre contributeur

dylan.leviavant

Membre depuis le 06/12/2016

527 102 Réputation

94 tutoriels rédigés

Équipe

Oscaro Team Membre de l'équipe Oscaro Team

4 membres

101 tutoriels rédigés

Un commentaire

Bonjour

que faire quand le tambour ne sort pas à l’arrache malgré piston démonté frein main débranché et goupille de mâchoire découpé ?
