Introduction

Ce tutoriel est réalisé sur une Mercedes classe c 203 220 CDI

  1. Tirer la manette rouge située sous le volant. Le capot va légèrement se soulever. Tirer la manette noire située à l'avant du capot pour procéder à son ouverture complète.
    • Tirer la manette rouge située sous le volant. Le capot va légèrement se soulever.

    • Tirer la manette noire située à l'avant du capot pour procéder à son ouverture complète.

  2. Localiser le bouchon d’huile. Attention : La position peut varier d’une motorisation à l’autre mais le principe  sera toujours le même. Dévisser le bouchon d’huile d’un quart de tour, puis le retirer.
    • Localiser le bouchon d’huile.

    • Attention : La position peut varier d’une motorisation à l’autre mais le principe sera toujours le même.

    • Dévisser le bouchon d’huile d’un quart de tour, puis le retirer.

    • Dé-clipper le cache moteur en le soulevant fermement.

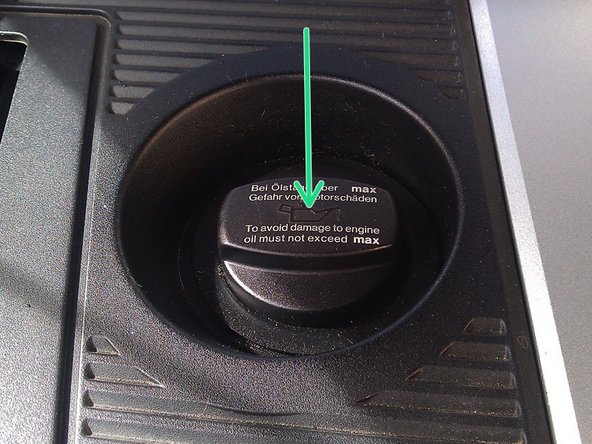

    • Revisser le bouchon d’huile.

  3. Localiser les pattes de maintien du cache de filtre à air A l’aide d’un tournevis plat assez large, dé-clipper les pattes qui maintiennent le capuchon de filtre à air. Retirer le cache de filtre à air.
    • Localiser les pattes de maintien du cache de filtre à air

    • A l’aide d’un tournevis plat assez large, dé-clipper les pattes qui maintiennent le capuchon de filtre à air.

    • Retirer le cache de filtre à air.

  4. Tirer le filtre à air vers l'arrière du véhicule pour le sortir de son emplacement. Mettre en place le nouveau filtre. Repositionner le cache de filtre à air. A l’aide du tournevis plat, remettre en place les pattes de maintien.
    • Tirer le filtre à air vers l'arrière du véhicule pour le sortir de son emplacement.

    • Mettre en place le nouveau filtre.

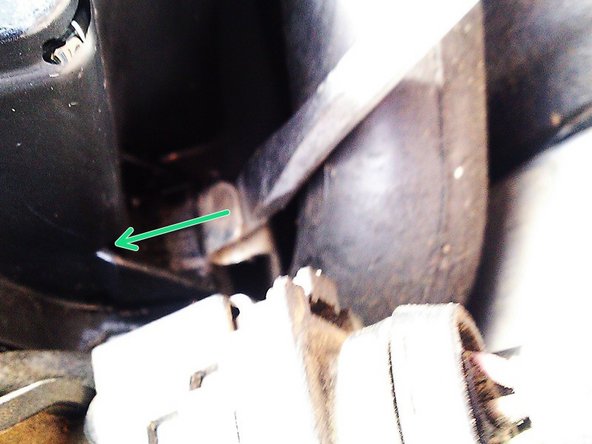

    • Repositionner le cache de filtre à air. A l’aide du tournevis plat, remettre en place les pattes de maintien.

  5. Dévisser le bouchon d’huile, il se soulève après l’avoir tourné d’un quart de tour. Clipper le cache moteur en appuyant dessus fermement. Revisser le bouchon d’huile.
    • Dévisser le bouchon d’huile, il se soulève après l’avoir tourné d’un quart de tour.

    • Clipper le cache moteur en appuyant dessus fermement.

    • Revisser le bouchon d’huile.

    • Fermer le capot l’intervention est terminée.
