Introduction
Je possède une Ford fiesta VI d'avril 2010 avec 177 000 km au compteur. Je vais remplacer les amortisseurs arrière.
-
-
Lever et caler le véhicule.
-
Déposer la roue arrière.
-
Placer un cric sous l'amortisseur arrière.
-
-
-

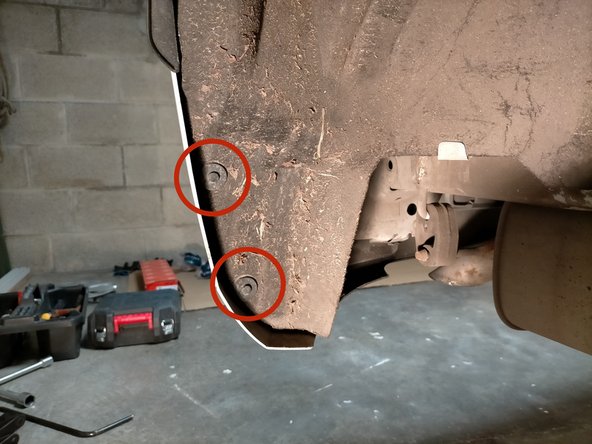

Enlever toutes les agraphes en tirant dessus avec une pince.
-
Dégager la garniture de passage de roue.
-
-
-

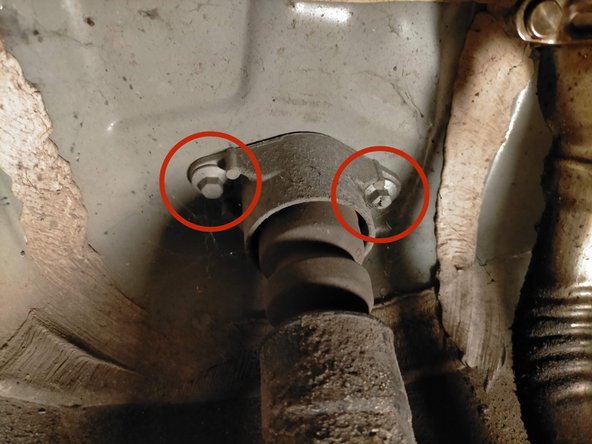

Déposer les vis à l'aide d'une clé de 10.
-
-
-
Déposer la vis à l'aide d'une clé de 15. Moi j'utilise une clé à choc et une douille de 15.
-

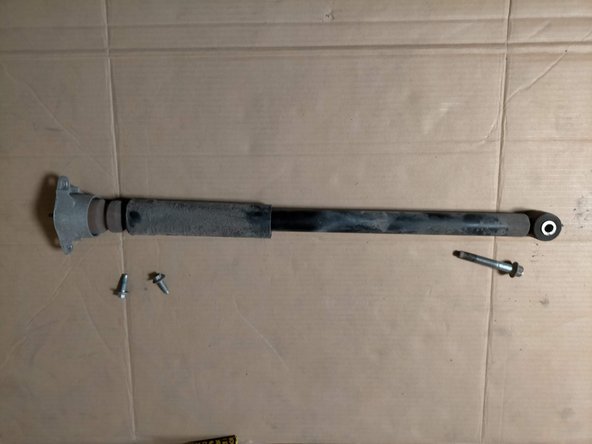

Sortir l'amortisseur du passage de roue.
-
-
-

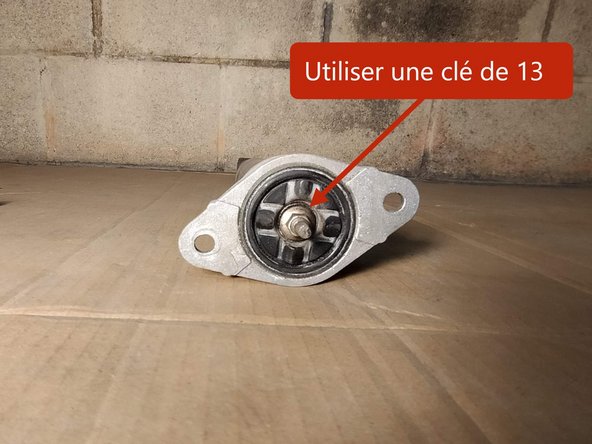

Séparer les pièces en dévissant l'écrou sur l'étrier avec une clé de 13 tout en maintenant la tige centrale avec une pince.
-

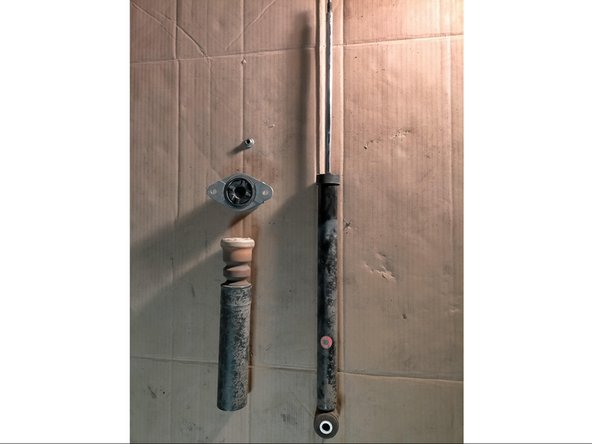

On voit ici l'amortisseur, le cache poussières, la butée en caoutchouc, l'étrier et l'écrou.
-
-
-
Les pièces neuves sont en haut dans le rectangle rouge.
-
-
-

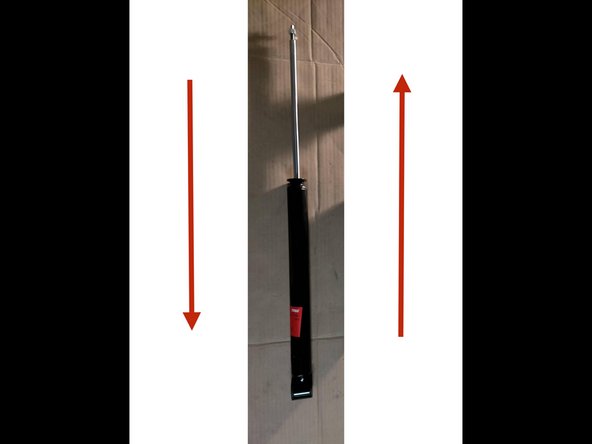

L'amortisseur doit être purgé avant la pose. Pour cela déplacer la tige du piston 5 fois de haut en bas et inversement.
-
-
-

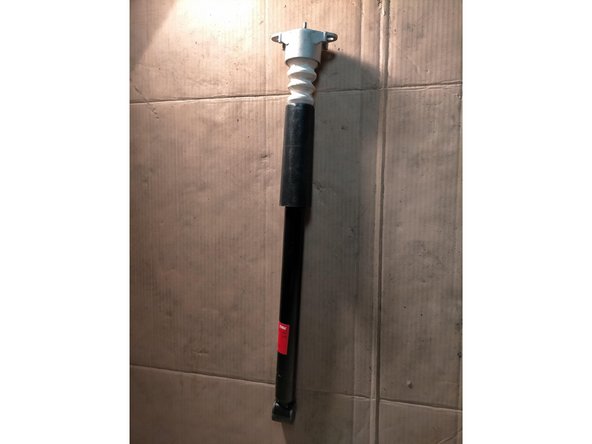

Le remontage des pièces neuves s'effectue dans cet ordre : l'amortisseur, le cache poussières, la butée caoutchouc, l'étrier et l'écrou.
-
Serrer l'écrou avec une clé plate ou à oeil de 13 tout en maintenant la tige de l'amortisseur avec une pince.
-
-
-

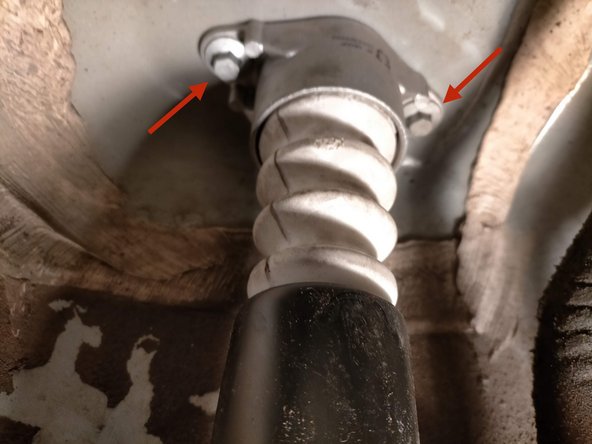

La pose de l'amortisseur s'effectue dans l'ordre inverse de la dépose.
-
En premier la fixation haute : serrer les 2 vis avec une clé de 10 mm. Serrer modérément. Le couple de serrage est 2,5 daNm.
-

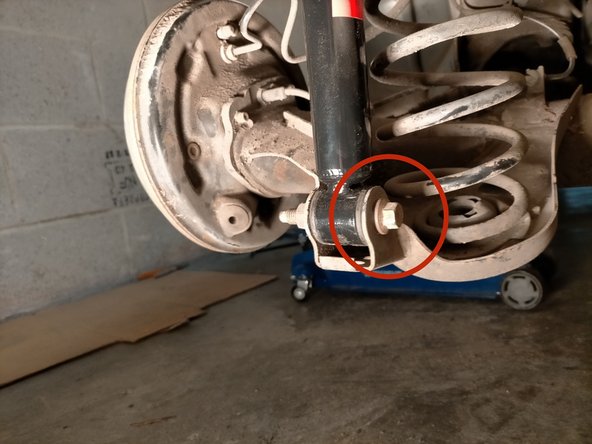

En deuxième la fixation basse : serrer la vis avec une clé de 15 mm. Ne pas serrer à fond !
-
-
-

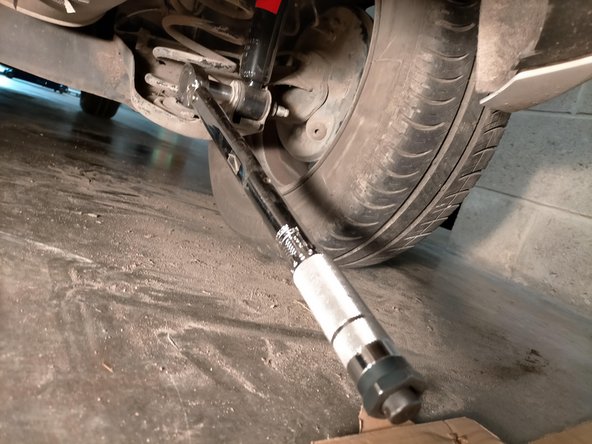

Remettre la voiture sur ses roues avant de serrer la vis de la fixation basse à la clé dynamométrique à 7,4 daNm.
-

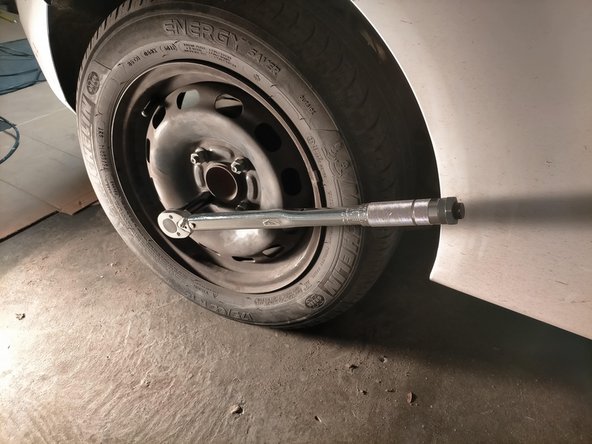

Ne pas oublier de serrer la roue arrière à 11 daNm.
-
Il faut maintenant faire le deuxième amortisseur. Ils se changent toujours par paire !
Ensuite il n'y a plus qu'à essayer le véhicule.
