Changement support moteur droit sur scenic 3

Rédigé par : pierre64420 (et un autre contributeur)
  • Commentaires : 0
  • Favoris : 1

Difficulté

Modérée

Étapes

6

Temps nécessaire

01:00:00

Sections

1

Drapeaux

2

En cours

En cours

Ce tutoriel est en cours de création. Revenez de temps en temps pour voir les modifications.

Ce tutoriel a été créé par la communauté

Ce tutoriel a été créé par la communauté

User contributed

Introduction

Dans ce tutoriel, nous allons procéder au changement du support moteur côté droit.

  1. Les outils nécessaires sont:

    • Les outils nécessaires sont:

    • Douilles de 10, 16,18.

    • Tournevis

    • Clée à molette

    • Clee dynamométriques

    • Pince à beque

    • Crique et cale en bois

    Modifier

  2. Il y a 7 boulons de 10 à enlever

    • Il y a 7 boulons de 10 à enlever

    Modifier

    • Mettre le cric sous le carter d’huile avec une cale en bois et soulager légèrement le moteur afin que le support moteur n’agisse plus sur celui-ci

    Modifier

  4. Enlever la protection moteur en tiran doucement dessus.( image1) Enlever de chaque côtés les joints en tiran doucement vers le haut ( image 2 et 3) Puis enlever le joint d’étanchéité au centre en procédant de la même façon

    • Enlever la protection moteur en tiran doucement dessus.( image1)

    • Enlever de chaque côtés les joints en tiran doucement vers le haut ( image 2 et 3)

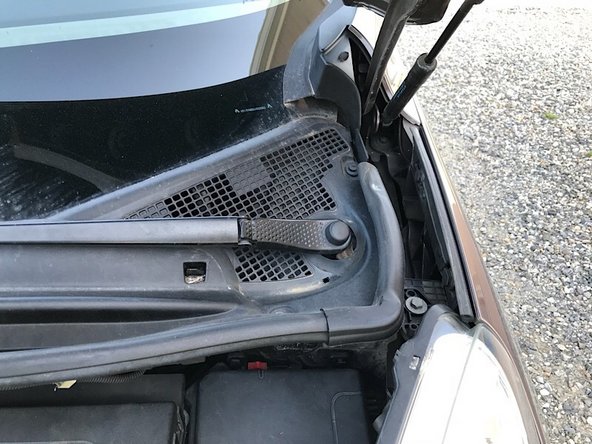

    • Puis enlever le joint d’étanchéité au centre en procédant de la même façon

    Modifier

  5. Dévisser de chaque côté les 2 écrous avec là douille de 10 ( image 1) Dévisser ensuite le bocal de liquide de frein avec la douille de 10 ( image 2) Enlever les 2 caches en tirant vers sois ( image 3)

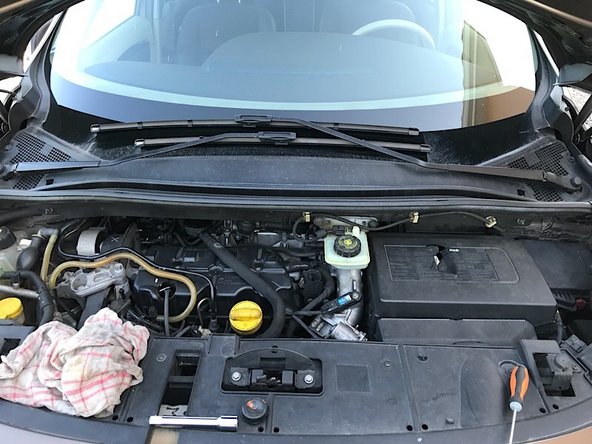

    • Dévisser de chaque côté les 2 écrous avec là douille de 10 ( image 1)

    • Dévisser ensuite le bocal de liquide de frein avec la douille de 10 ( image 2)

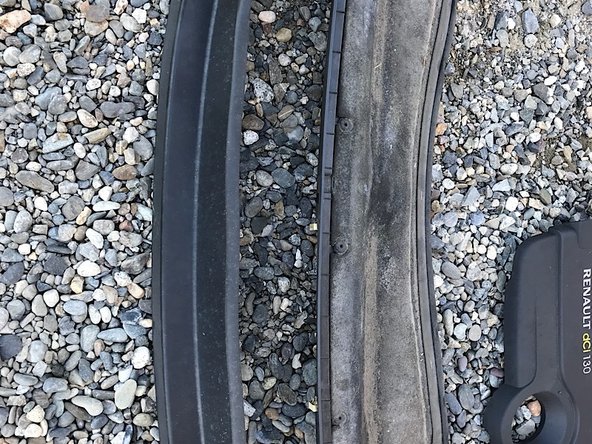

    • Enlever les 2 caches en tirant vers sois ( image 3)

    Modifier

  6. Maintenant tout est accessible ( image 1) Dévisser à l’aide de la douille de 16 les 3 boulons du support côté caisse ( image 2) Puis dévisser les 3 boulons du support côté moteur avec la douille de 16 et de 10 ( image 3)

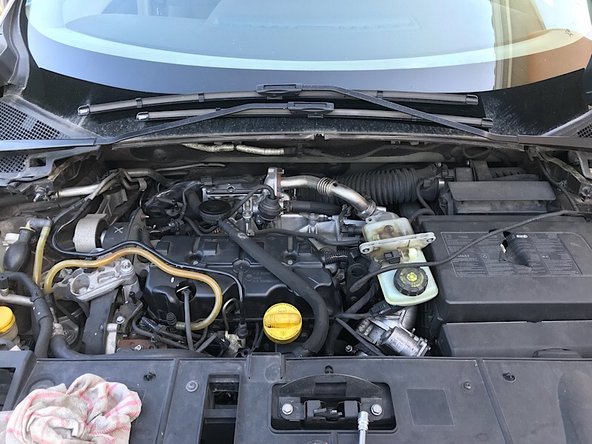

    • Maintenant tout est accessible ( image 1)

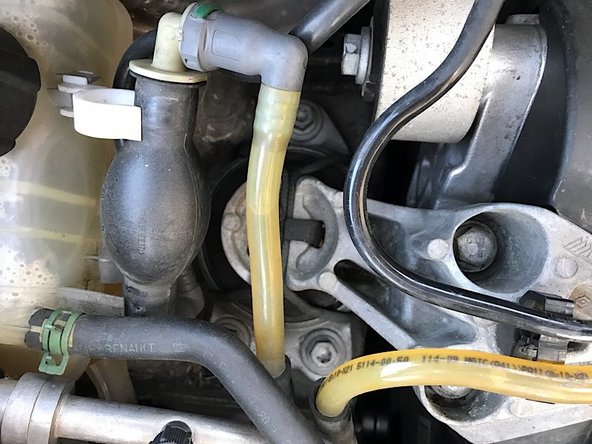

    • Dévisser à l’aide de la douille de 16 les 3 boulons du support côté caisse ( image 2)

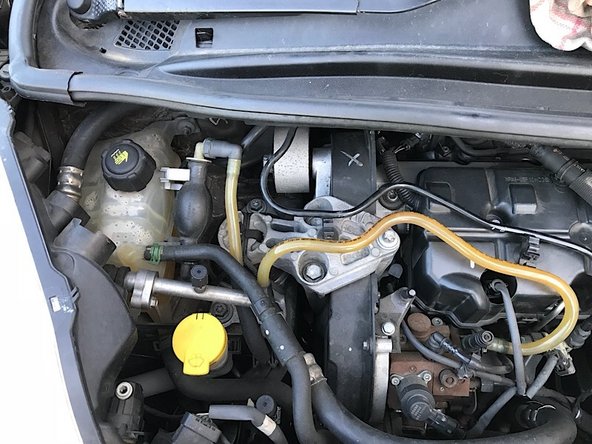

    • Puis dévisser les 3 boulons du support côté moteur avec la douille de 16 et de 10 ( image 3)

    Modifier
