  1. Nous allons retirer la casquette du tableau de bord ( encadré rouge) Poussez vers l'avant la casquette.              Elle va se dé-clipser. Ne débranchez pas le câble et mettez la de coté vers le poste de conduite pour ne pas être gêné pendant le reste de l'opération
    • Nous allons retirer la casquette du tableau de bord ( encadré rouge)

    • Poussez vers l'avant la casquette. Elle va se dé-clipser.

    • Ne débranchez pas le câble et mettez la de coté vers le poste de conduite pour ne pas être gêné pendant le reste de l'opération

    • Prenez garde à ne pas arracher les cables quand vous manipulerez la casquette

  2. Insérez les extracteur dans les 4 trous Tirez l'autoradio vers vous à l'aide des extracteurs Tirez légèrement de coté pour ne pas que les extracteurs sortent de leurs logements
    • Insérez les extracteur dans les 4 trous

    • Tirez l'autoradio vers vous à l'aide des extracteurs

    • Tirez légèrement de coté pour ne pas que les extracteurs sortent de leurs logements

    • Débranchez les cables et mettez l'autoradio de coté afin de ne pas être gêné pour la suite de l'opération

    • Veuillez a retenir l'emplacement des cables avant de les débrancher. Prenez une photo si vous avez un doute

  3. Desserrez les 2 vis torx Tirez la console vers vous Tirez délicatement la console               La console est maintenu par 6 agrafes que vous entendrez se dé-clipser pendant que vous tirerez
    • Desserrez les 2 vis torx

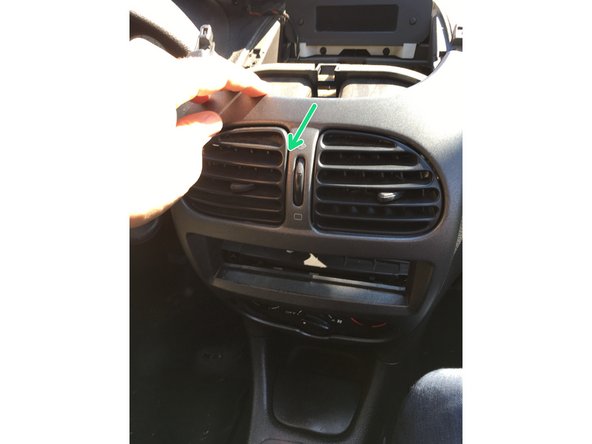

    • Tirez la console vers vous

    • Tirez délicatement la console La console est maintenu par 6 agrafes que vous entendrez se dé-clipser pendant que vous tirerez

  4. Retirez le petit bitonio qui gère l'entrée et la sortie d'air dans le véhicule Tirez-le vers vous Retirez les 4 vis torx de la commande de chauffage & climatisation
    • Retirez le petit bitonio qui gère l'entrée et la sortie d'air dans le véhicule

    • Tirez-le vers vous

    • Retirez les 4 vis torx de la commande de chauffage & climatisation

  5. Poussez la commande de chauffage et clim pour la déloger de son logement Amenez la commande vers vous pour voir les ergots de séparation Repérez les ergots pour séparer la commande en 2
    • Poussez la commande de chauffage et clim pour la déloger de son logement

    • Amenez la commande vers vous pour voir les ergots de séparation

    • Repérez les ergots pour séparer la commande en 2

    • Ne débranchez pas la commande de chauffage clim Faites attention au cablage, manipulez avec soin

  6. La suite requiert une certaine minutie       Faites attention Poussez les 2 petites ergots pour séparer la commande de chauffage clim Aidez vous d'un tournevis plat ou d'une petite clef à laine pour séparez la commande de chauffage clim
    • La suite requiert une certaine minutie Faites attention

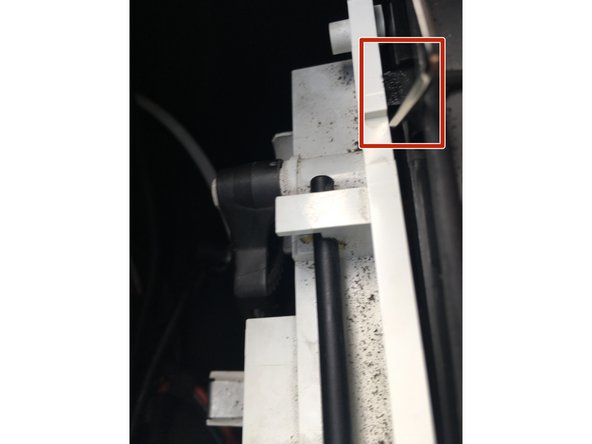

    • Poussez les 2 petites ergots pour séparer la commande de chauffage clim

    • Aidez vous d'un tournevis plat ou d'une petite clef à laine pour séparez la commande de chauffage clim

    • Pendant la séparation des éléments faites attention a ne pas faire tomber d'éléments qui resteraient accrocher

    • Pendant ma manipulation la commande de flux d'air ne s'est pas décrocher et est resté dans la partie commande. Les deux coupelles sont tombées. Pas d'inquiétude donc si cela vous arrive aussi. Je vous montrerez dans les étapes suivantes comment les remettres

  7. Voici les 3 ampoules à changer Tirez vers vous pour les retirez Vous pouvez vous aider d'une pince mais attention à ne pas trop sérer
    • Voici les 3 ampoules à changer

    • Tirez vers vous pour les retirez

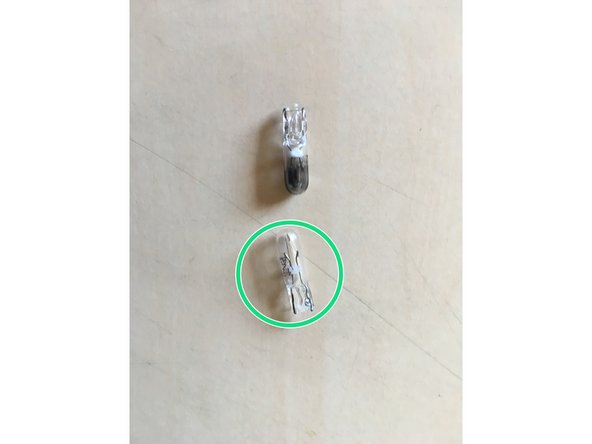

    • Vous pouvez vous aider d'une pince mais attention à ne pas trop sérer

    • Vérifiez la concordance des nouvelles ampoules avant de les installer. La nouvelle est entourée en vert

  8. Installer les nouvelles ampoules en les poussant dans leurs logement Quand celles-ci sont installées.                 Allumez vos feux afin de vérifier leurs fonctionnement Suite à la commande de chauffage et les coupelles qui sont tombées.  Remettez les à leur place en prennant soin de les enclencher dans la commande de chauffage (encadrée bleu)
    • Installer les nouvelles ampoules en les poussant dans leurs logement

    • Quand celles-ci sont installées. Allumez vos feux afin de vérifier leurs fonctionnement

    • Suite à la commande de chauffage et les coupelles qui sont tombées. Remettez les à leur place en prennant soin de les enclencher dans la commande de chauffage (encadrée bleu)

  9. Poussez le support blanc avec les ampoules vers l'intérieur du tableau de bord (flêches bleues) Positionnez le support de commande dessus en le passant dans le trou de son logement (flêches vertes) Pour vous reperez utilisé la commande d'entrée et de sortie d'air (encadrée rouge)
    • Poussez le support blanc avec les ampoules vers l'intérieur du tableau de bord (flêches bleues)

    • Positionnez le support de commande dessus en le passant dans le trou de son logement (flêches vertes)

    • Pour vous reperez utilisé la commande d'entrée et de sortie d'air (encadrée rouge)

    • Poussez pour les enclencher

    • Prennez bien soin de ne relier la commande que si le repère ( carré rouge) est bien placé. Sinon vous risqueriez d’abîmer les diodes

  10. Une fois la commande reliée.                      Remettez la dans son logement en la tirant vers vous
    • Une fois la commande reliée. Remettez la dans son logement en la tirant vers vous

    • Utilisez les entraxes de vis pour vous repérer

    • Revérifiez le bon fonctionnement de la commande de chauffage clim et des ampoules. Testez tout avant de remettre les éléments. Les boutons de désembuage et de clim seront un peu dure quand vous appuierez dessus après la manipulation. Re-appuyez dessus tout devrait être en ordre.

    • Remettez les 4 vix torx de la commande de chauffage clim

    • Réinstaller le support de commande centrale en réenclenchant les agrafes et remettez les 2 vis torx

    • Rebranchez et remettez en place l'autoradio

    • Remettez la casquette centrale
