  1. Pour commencer, vous allez devoir démonter la garniture de la portière. Pour cela il faut démonter en premier : la commande lève vitre et rétroviseur extérieur, le cache vis de la poignée, en faisant levier avec un tournevis plat, tout en douceur pour ne pas casser les attaches. Attention à ne pas rayer les plastiques! Attention à ne pas rayer les plastiques!
    • Pour commencer, vous allez devoir démonter la garniture de la portière. Pour cela il faut démonter en premier : la commande lève vitre et rétroviseur extérieur, le cache vis de la poignée, en faisant levier avec un tournevis plat, tout en douceur pour ne pas casser les attaches.

    • Attention à ne pas rayer les plastiques!

  2. A l'aide d'un tournevis plat, faire pression sur la lamelle bleu pour faire pivoter la piece noir (indiqué flèche rouge) vers le bas. La prise blanche se retire simplement en tirant délicatement.
    • A l'aide d'un tournevis plat, faire pression sur la lamelle bleu pour faire pivoter la piece noir (indiqué flèche rouge) vers le bas.

    • La prise blanche se retire simplement en tirant délicatement.

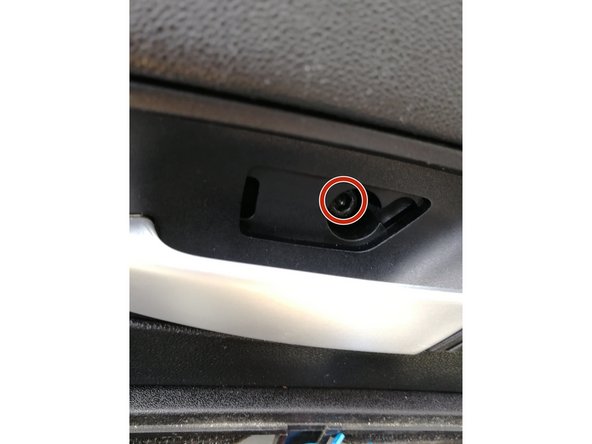

  3. Dévisser les 3 vis torx et les 5 vis cruciforme Dévisser les 3 vis torx et les 5 vis cruciforme Dévisser les 3 vis torx et les 5 vis cruciforme
    • Dévisser les 3 vis torx et les 5 vis cruciforme

  4. Avec un grand tournevis plat faire levier entre la garniture et la portière pour retirer les rivets de leur emplacement. Faire levier tout autour pour éviter de casser les rivets en plastique Faire levier tout autour pour éviter de casser les rivets en plastique
    • Avec un grand tournevis plat faire levier entre la garniture et la portière pour retirer les rivets de leur emplacement.

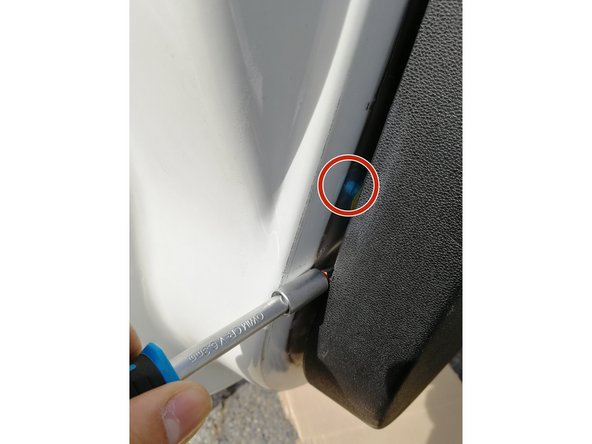

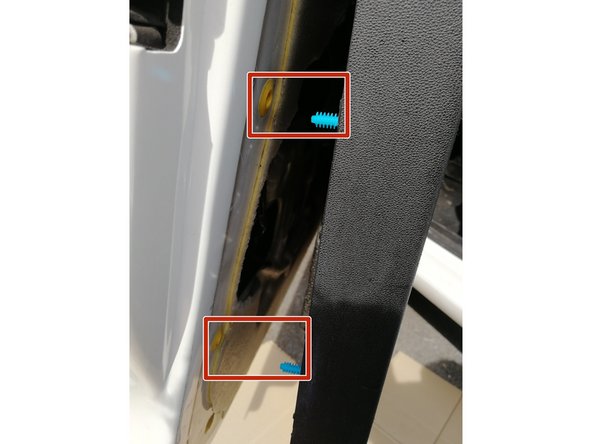

    • Faire levier tout autour pour éviter de casser les rivets en plastique

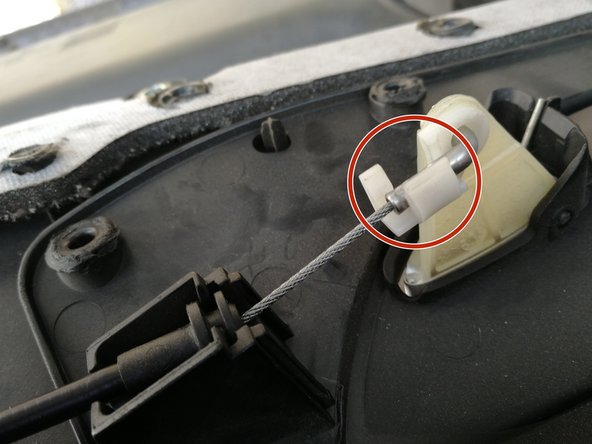

  5. La garniture décroché de ses rivets, il faudra ensuite l'a retirer de la gorge en plastique en l'a soulevant. Câble poignée de porte Poussez la lamelle (indiqué par une flèche rouge) pour faire pivoter le crochet.
    • La garniture décroché de ses rivets, il faudra ensuite l'a retirer de la gorge en plastique en l'a soulevant.

    • Câble poignée de porte

    • Poussez la lamelle (indiqué par une flèche rouge) pour faire pivoter le crochet.

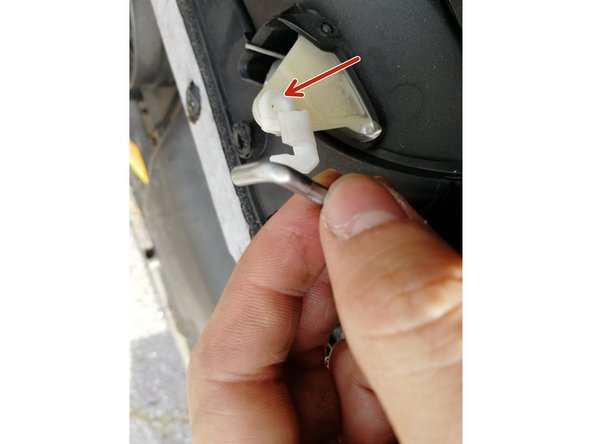

  6. Le crochet pourra ensuite être retiré en le sortant du cylindre. A l'aide de vos deux mains, tenez les deux parties encadrés en bleu et tirer pour sortir le câble de l'encoche. A ce stade le câble de la poignée de porte est décroché de la garniture.
    • Le crochet pourra ensuite être retiré en le sortant du cylindre.

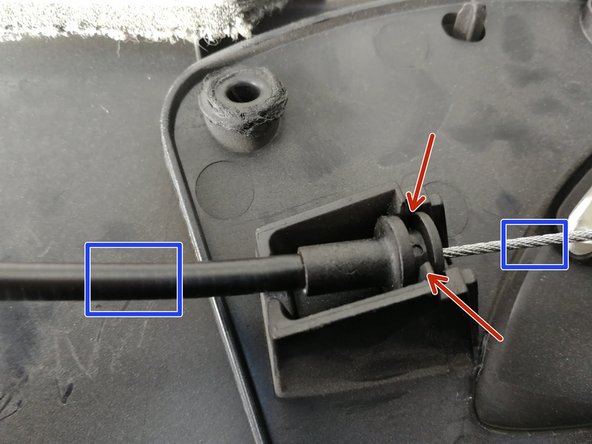

    • A l'aide de vos deux mains, tenez les deux parties encadrés en bleu et tirer pour sortir le câble de l'encoche.

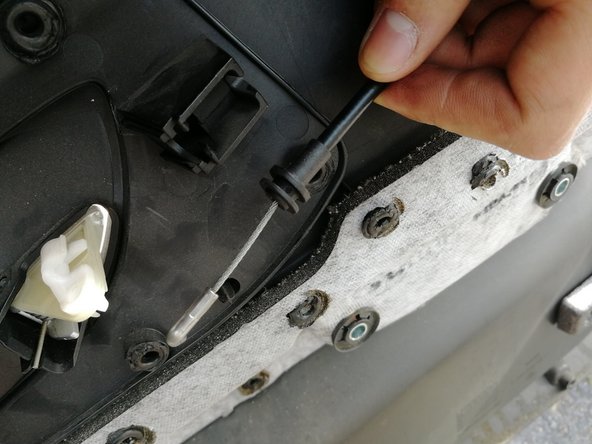

    • A ce stade le câble de la poignée de porte est décroché de la garniture.

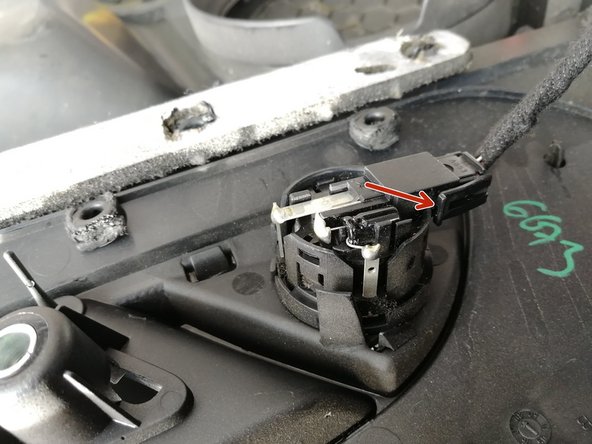

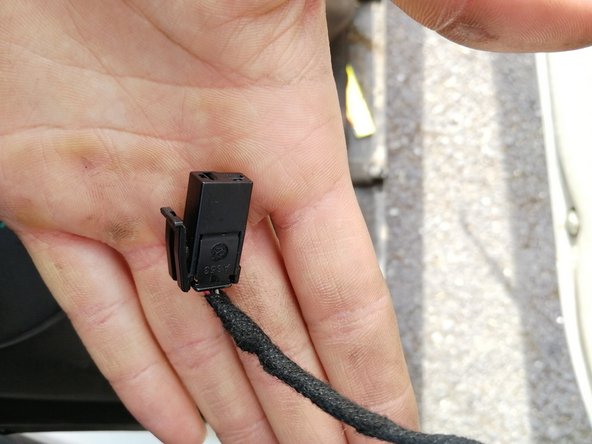

  7. Soulevez l'embout d'accroche pour débrancher la prise du haut parleur. Découpez ou décollez l'isolant comme encadré en rouge, inutile de tout enlever. Pour débrancher la prise tenez là au niveau du connecteur, si vous tirez par le câble vous risquerez de couper celui-ci.
    • Soulevez l'embout d'accroche pour débrancher la prise du haut parleur.

    • Découpez ou décollez l'isolant comme encadré en rouge, inutile de tout enlever.

    • Pour débrancher la prise tenez là au niveau du connecteur, si vous tirez par le câble vous risquerez de couper celui-ci.

    • A ce stade la garniture est déposée et l'isolant retiré.

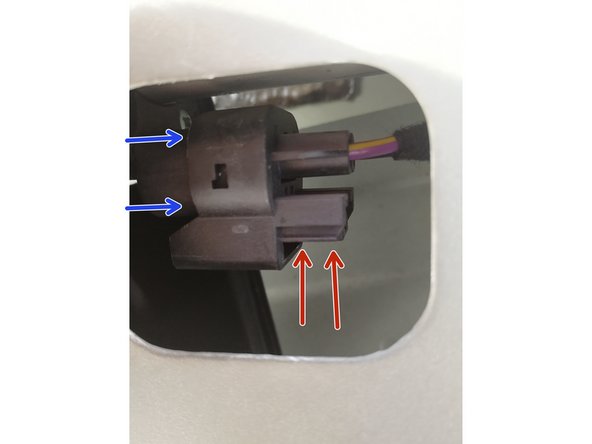

  8. Avec une main poussez la lamelle comme indiqué par les flèches rouge et avec l'autre main débranché la prise dans la direction des flèches bleus. Cette étape est un peu difficile car l'espace est restreint. Cette étape est un peu difficile car l'espace est restreint.

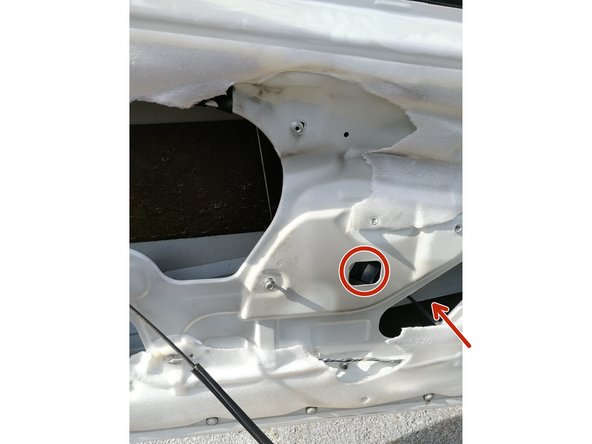

    • Avec une main poussez la lamelle comme indiqué par les flèches rouge et avec l'autre main débranché la prise dans la direction des flèches bleus.

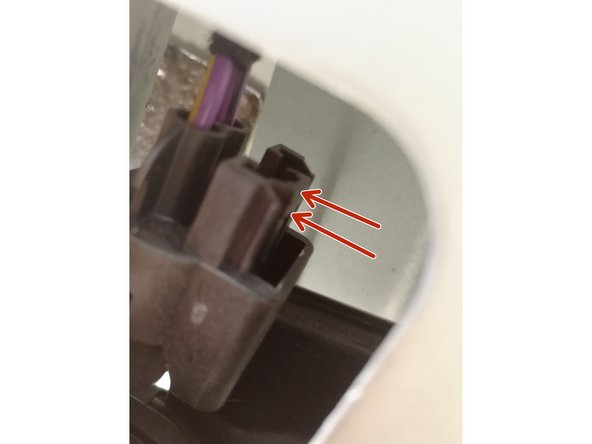

    • Cette étape est un peu difficile car l'espace est restreint.

  9. La vitre est percée pour q'un cylindre en plastique s'y loge et celui-ci est bridé par un crochet de maintient pour ne pas qu'il glisse. Le but de cette manipulation sera de retirer la bride de maintient pour pouvoir libérer la vitre du mécanisme de lève vitre. Lorsque la vitre sera libre il faudra demander l'aide a une personne pour l'a tenir en position haute.
    • La vitre est percée pour q'un cylindre en plastique s'y loge et celui-ci est bridé par un crochet de maintient pour ne pas qu'il glisse.

    • Le but de cette manipulation sera de retirer la bride de maintient pour pouvoir libérer la vitre du mécanisme de lève vitre.

    • Lorsque la vitre sera libre il faudra demander l'aide a une personne pour l'a tenir en position haute.

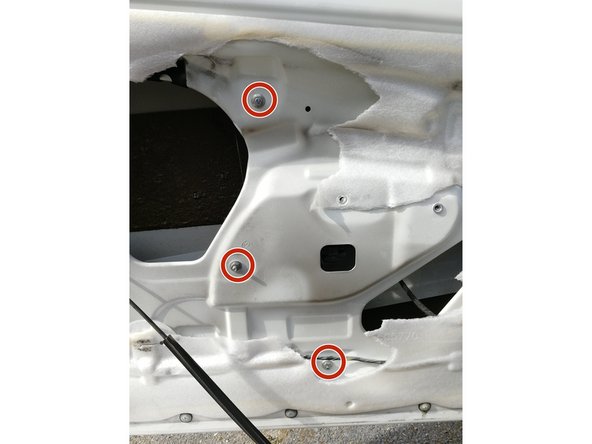

    • A l'aide d'une clé à molette dévisser les trois vis de maintient du mécanisme de lève vitre. Indiqué par des cercles rouges.

    • Le mécanisme dévisser il faudra le faire sortir par l'ouverture encadré en rouge.

  10. A ce stade la vitre est en position haute et l'ancien mécanisme est retiré de son emplacement. Introduire le nouveau mécanisme par l'ouverture en ayant le moteur à droite. Et remettre les trois vis de maintient en serrant généreusement.
    • A ce stade la vitre est en position haute et l'ancien mécanisme est retiré de son emplacement.

    • Introduire le nouveau mécanisme par l'ouverture en ayant le moteur à droite. Et remettre les trois vis de maintient en serrant généreusement.

    • Positionner la vitre pour que son trou glisse dans le cylindre du mécanisme. (Indiqué par un cercle rouge).

    • Accrocher la bride (indiqué par flèches bleus) en l'a glissant parallèlement à la vitre jusqu'à qu'elle se bloque dans le cylindre

    • A ce stade la vitre et le mécanisme sont maintenus.

  11. Rebrancher la prise du moteur électrique en suivant le sens de branchement. A ce stage le moteur est branché. Prêt pour remonter la garniture.

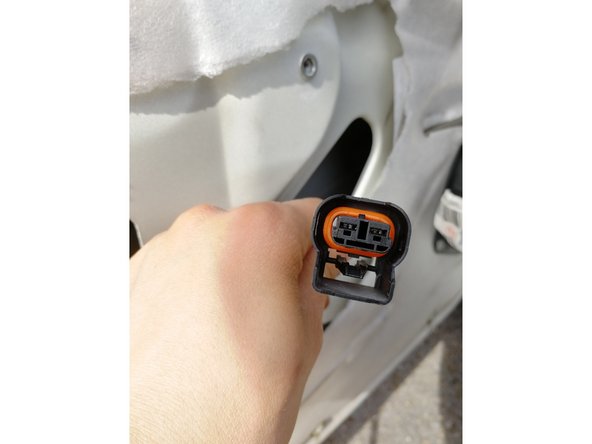

    • Rebrancher la prise du moteur électrique en suivant le sens de branchement.

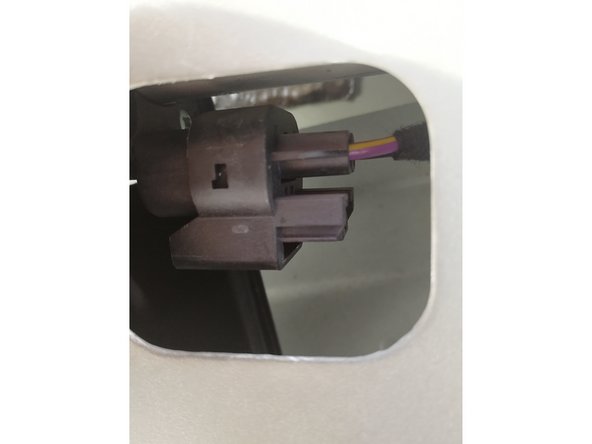

    • A ce stage le moteur est branché. Prêt pour remonter la garniture.

  12. Rebrancher la prise du haut parleur. Rebrancher la prise du haut parleur.
    • Rebrancher la prise du haut parleur.

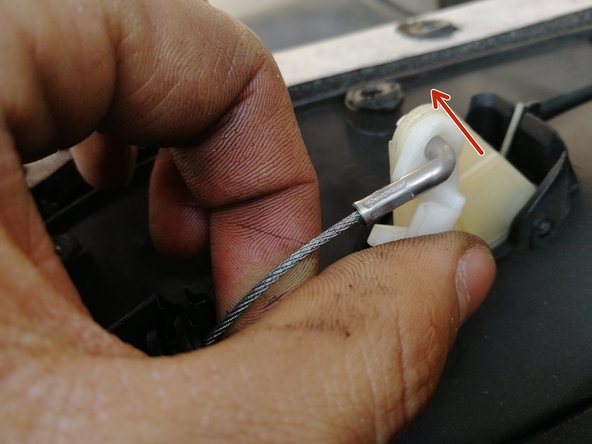

  13. Remettre l'embout en plastique de câble en mettant la rainure correctement. Introduire l'embout métallique dans le cylindre blanc et mettre en buté jusqu'à entendre un "clips". (cercle rouge) A ce stade le câble de la poignée de porte est maintenu.

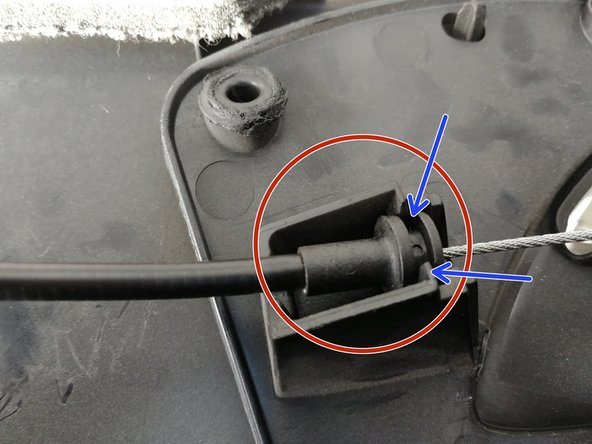

    • Remettre l'embout en plastique de câble en mettant la rainure correctement.

    • Introduire l'embout métallique dans le cylindre blanc et mettre en buté jusqu'à entendre un "clips". (cercle rouge)

    • A ce stade le câble de la poignée de porte est maintenu.

    • Attention à bien accrocher l'embout métallique pour pas que celui-ci se décroche.

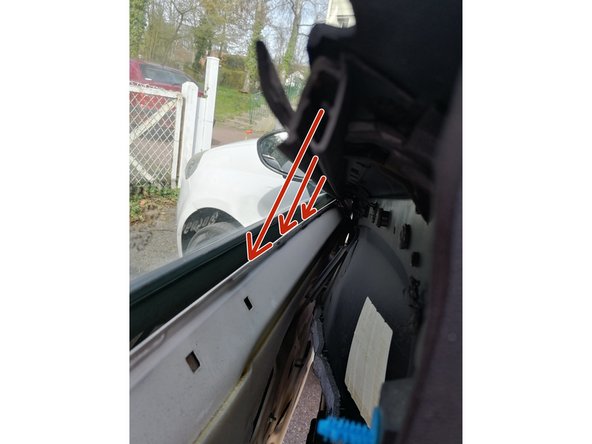

  14. Fixer comme indiqué par les flèches rouges la rainure en plastique dans la lamelle métallique de la porte. Positionner les rivets devant leur emplacement en mettant des claques sèches avec la main. La garniture va se positionner dans son emplacement d'origine. A ce stade la garniture de la porte est fixée.
    • Fixer comme indiqué par les flèches rouges la rainure en plastique dans la lamelle métallique de la porte.

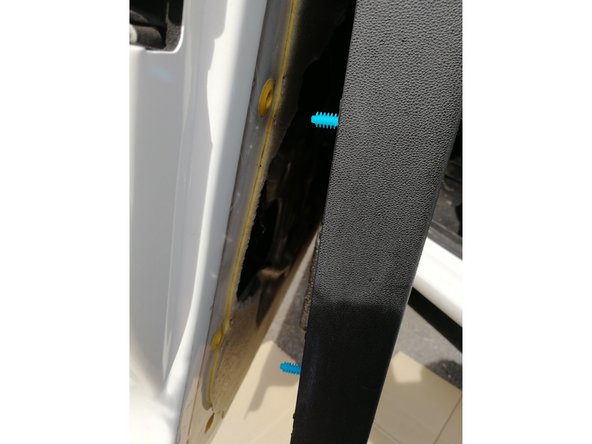

    • Positionner les rivets devant leur emplacement en mettant des claques sèches avec la main. La garniture va se positionner dans son emplacement d'origine.

    • A ce stade la garniture de la porte est fixée.

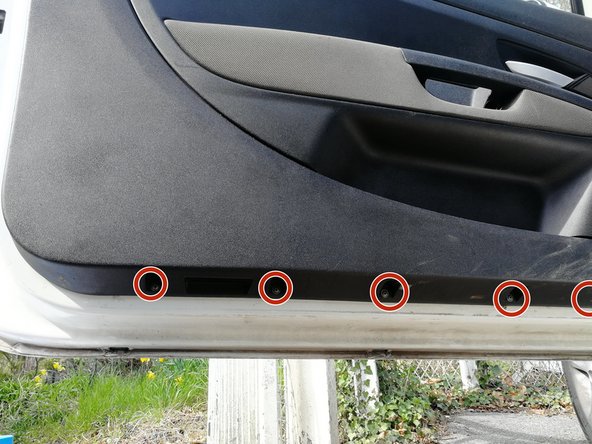

  15. Viser les trois vis torx de la poignée d'ouverture de la porte et de la seconde poignée. Viser les 5 vis cruciformes en bas de la garniture de porte. Inutile de viser trop fort!
    • Viser les trois vis torx de la poignée d'ouverture de la porte et de la seconde poignée.

    • Viser les 5 vis cruciformes en bas de la garniture de porte.

    • Inutile de viser trop fort!

  16. Brancher les prises des commandes. Positionner la commandes des fenêtres et appuyer jusqu'à qu'elle s’emboîte correctement dans son emplacement. Mettre le cache de la vis torx de la poignée d'ouverture de la porte.
    • Brancher les prises des commandes.

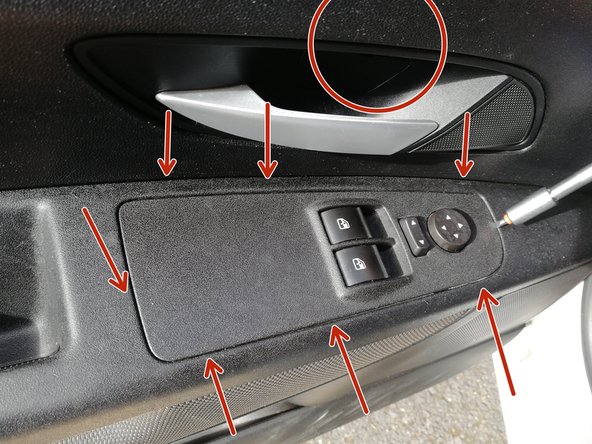

    • Positionner la commandes des fenêtres et appuyer jusqu'à qu'elle s’emboîte correctement dans son emplacement.

    • Mettre le cache de la vis torx de la poignée d'ouverture de la porte.

    • A ce stade vous avez terminé la réparation.
