Changement disques et plaquettes de frein avant - Renault Captur

Rédigé par : dlychar (et un autre contributeur)
  • Commentaires : 7
  • Favoris : 1
  • Réparations terminées : 7

Difficulté

Modérée

Étapes

20

Temps nécessaire

01:00:00

Sections

1

Drapeaux

1

Ce tutoriel a été créé par la communauté

Ce tutoriel a été créé par la communauté

User contributed

Introduction

tutoriel réalisé sur une Renault Captur 1.5 Dci 90

  1. Lever le véhicule,et le mettre sur chandelles: Mise en sécurité du véhicule : démontage et remontage de la roue Démonter les roues à l'aide de la croix Braquer le disque pour accéder plus facilement au vis
    Modifier

  2. Retirer l'agrafe à l'aide du tournevis plat Retirer l'agrafe à l'aide du tournevis plat

    • Retirer l'agrafe à l'aide du tournevis plat

    Modifier

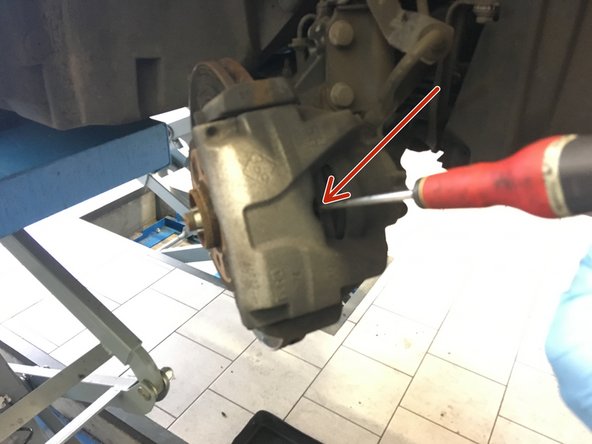

  3. Ouvrir le bocal de liquide de frein

    • Ouvrir le bocal de liquide de frein

    • Repousser le piston à l'aide d'un tournevis plat.

    Modifier

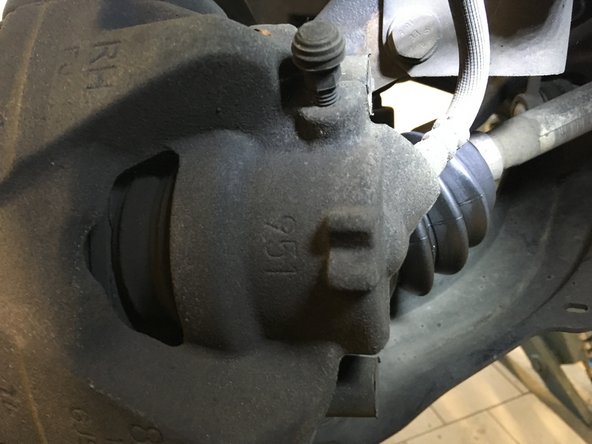

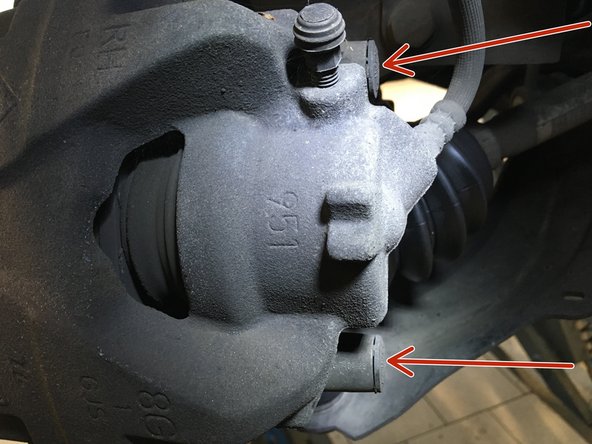

  4. Retirer les deux caches de l'étrier Retirer les deux caches de l'étrier

    • Retirer les deux caches de l'étrier

    Modifier

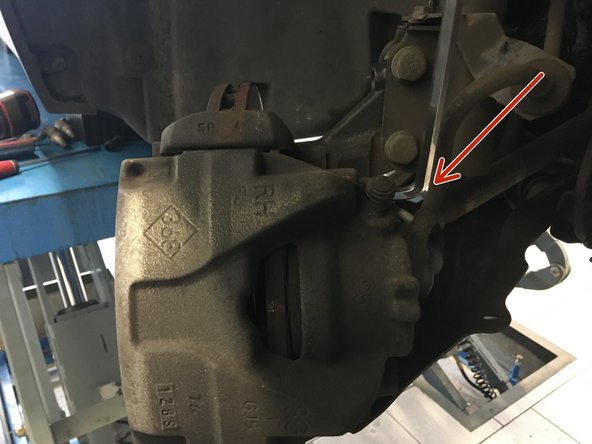

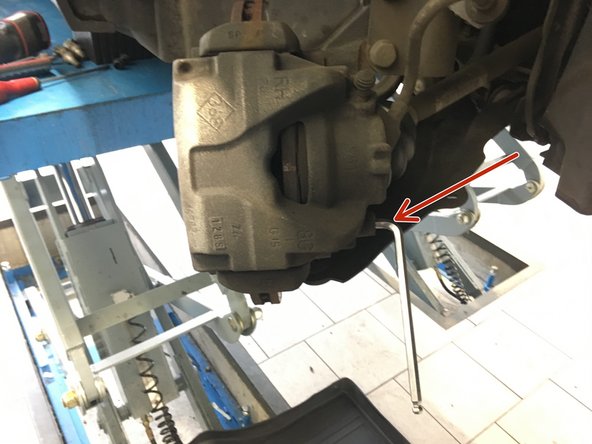

  5. Déviser les deux vis l'étrier à l'aide de la BTR de 7 Déviser les deux vis l'étrier à l'aide de la BTR de 7 Déviser les deux vis l'étrier à l'aide de la BTR de 7

    • Déviser les deux vis l'étrier à l'aide de la BTR de 7

    Modifier

  6. Démonter l'étrier Faite attention aux flexible de frein. Celui ci ne doit jamais être en contrainte

    • Démonter l'étrier

    • Faite attention aux flexible de frein. Celui ci ne doit jamais être en contrainte

    Modifier

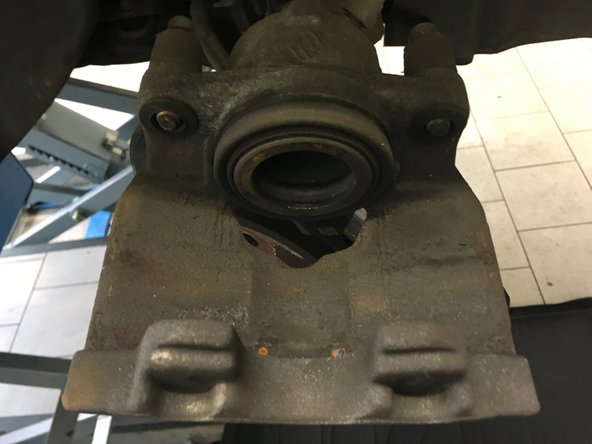

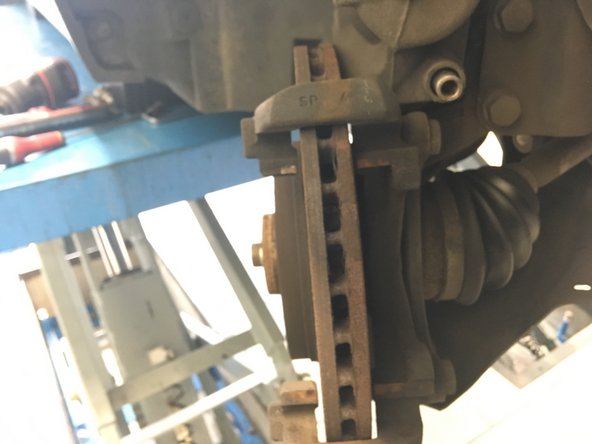

  7. Démonter les plaquettes de frein Démonter les plaquettes de frein

    • Démonter les plaquettes de frein

    Modifier

  8. Démonter les plaquettes de frein Démonter les plaquettes de frein

    • Démonter les plaquettes de frein

    Modifier

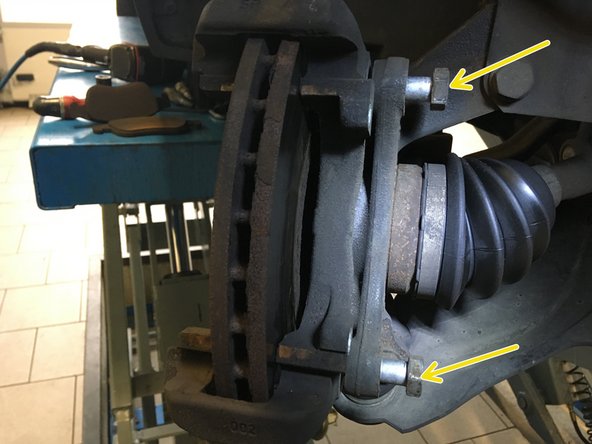

  9. Démonter les deux vis de 18 à l'aide du cliquet et de la douille Retirer la chape Retirer la chape

    • Démonter les deux vis de 18 à l'aide du cliquet et de la douille

    • Retirer la chape

    Modifier

  10. A l'aide du cliquet et de l'embout Torx T30 dévissé les deux vis de T30 qui maintient le disque en place Retirer l'ancien disque, si besoin aidée vous d'un marteau Nettoyer la porté du moyeu à l'aide de papier a poncer ou d'une brosse métallique

    • A l'aide du cliquet et de l'embout Torx T30 dévissé les deux vis de T30 qui maintient le disque en place

    • Retirer l'ancien disque, si besoin aidée vous d'un marteau

    • Nettoyer la porté du moyeu à l'aide de papier a poncer ou d'une brosse métallique

    Modifier
  11. Modifier
  12. Modifier

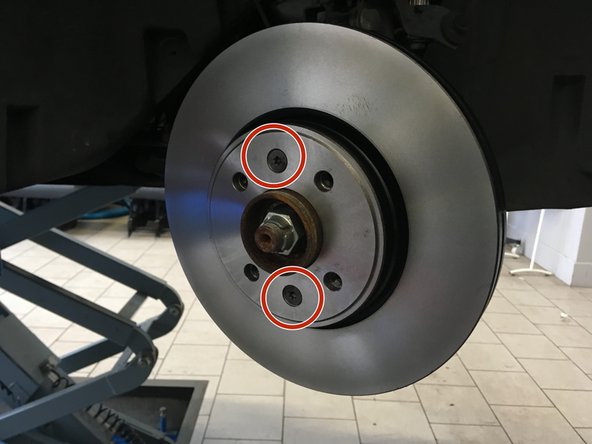

  13. Monter le nouveau disque A l'aide du cliquet et de l'embout de T30 visser les deux vis qui maintienne le disque en place A l'aide du cliquet et de l'embout de T30 visser les deux vis qui maintienne le disque en place

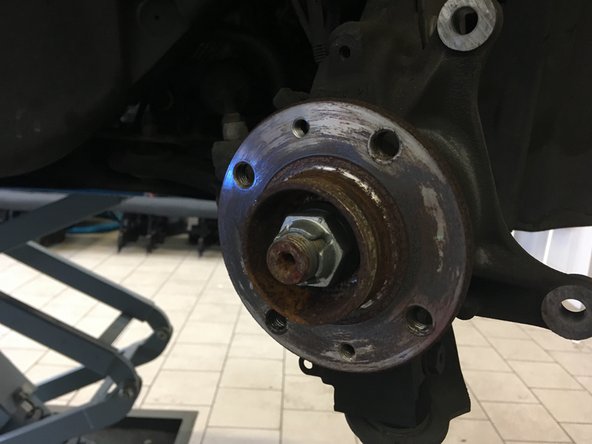

    • Monter le nouveau disque

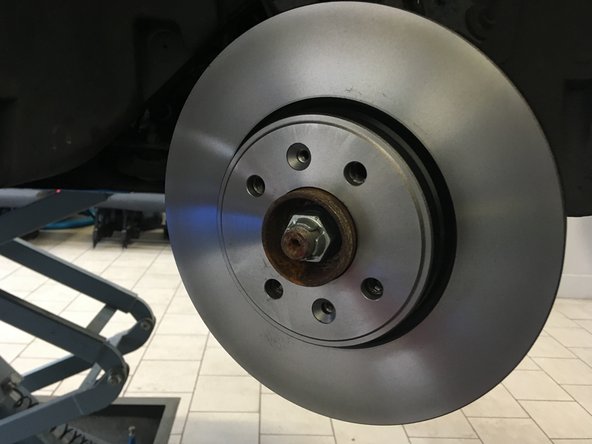

    • A l'aide du cliquet et de l'embout de T30 visser les deux vis qui maintienne le disque en place

    Modifier

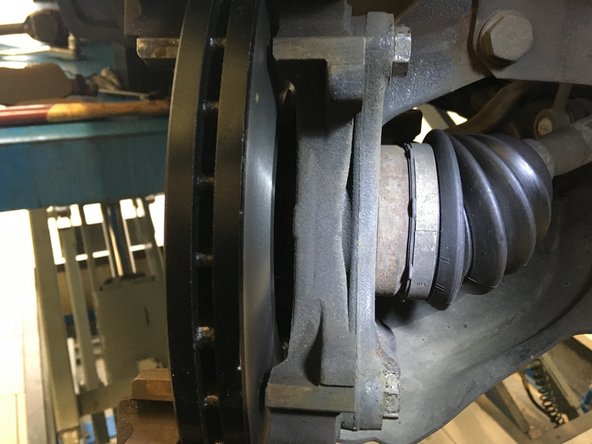

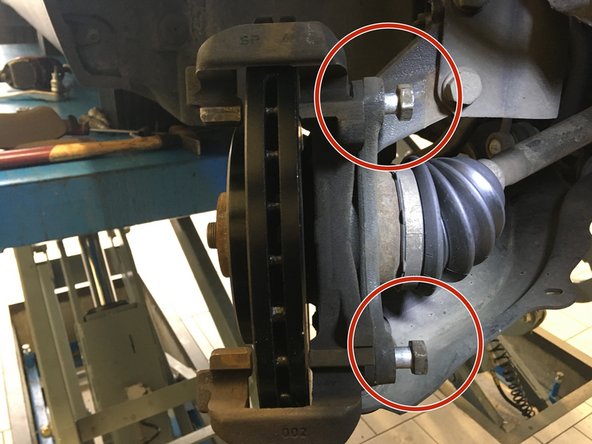

  14. Monter la chape Viser les deux vis de 18 à l'aide du cliquet Viser les deux vis de 18 à l'aide du cliquet

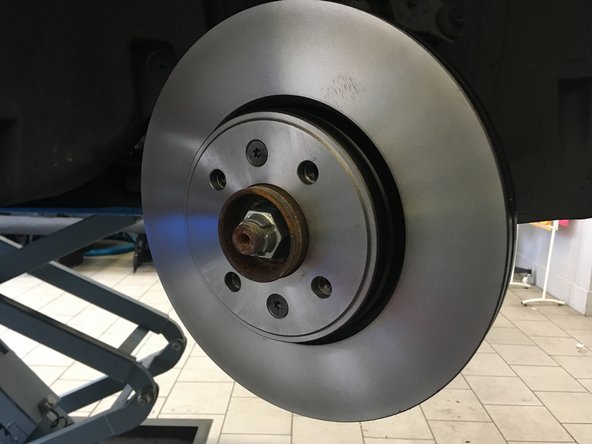

    • Monter la chape

    • Viser les deux vis de 18 à l'aide du cliquet

    Modifier

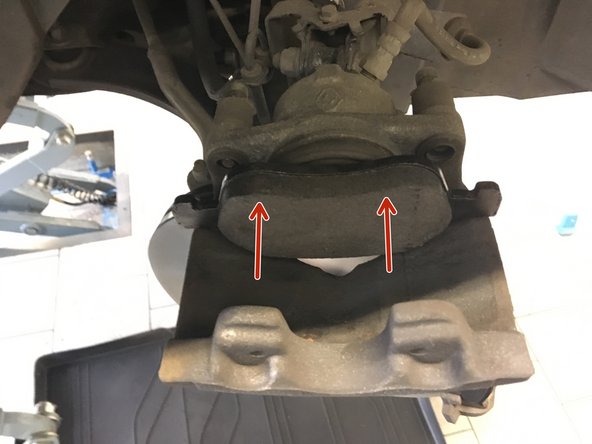

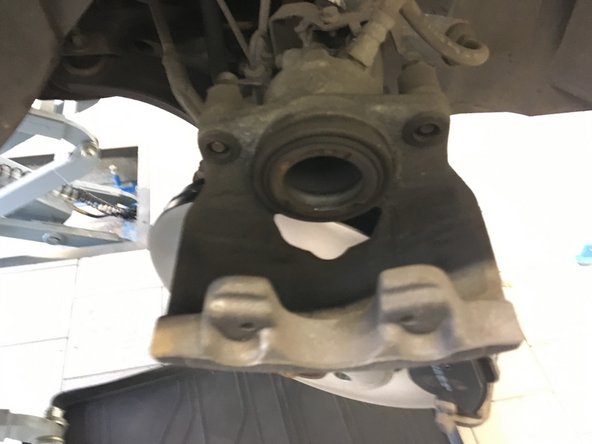

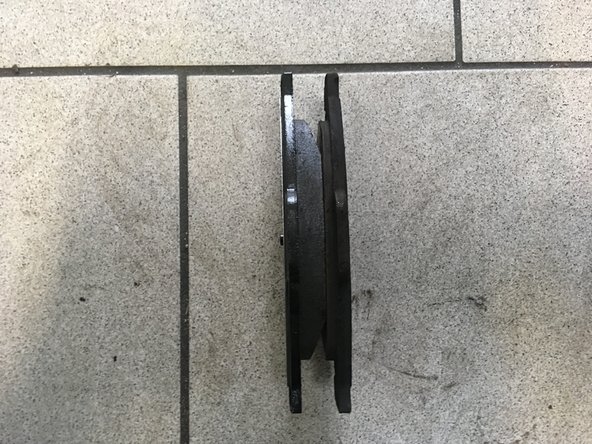

  15. Monter les nouvelles plaquettes Monter les nouvelles plaquettes Monter les nouvelles plaquettes

    • Monter les nouvelles plaquettes

    Modifier

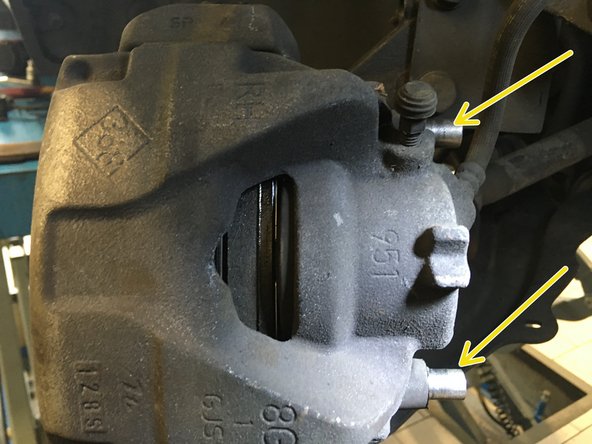

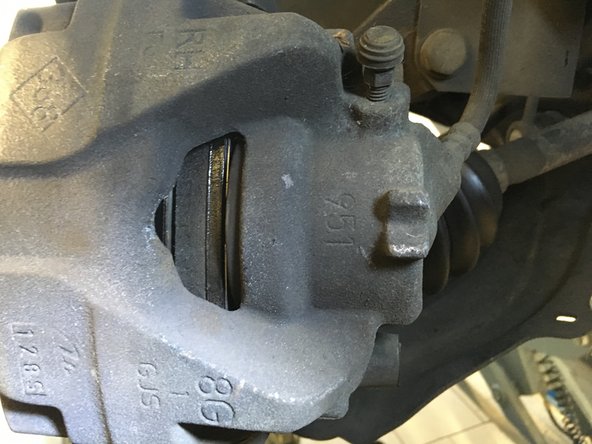

  16. Monter l'étrier Visser les deux vis de 7 à l'aide de la clé BTR Visser les deux vis de 7 à l'aide de la clé BTR

    • Monter l'étrier

    • Visser les deux vis de 7 à l'aide de la clé BTR

    Modifier

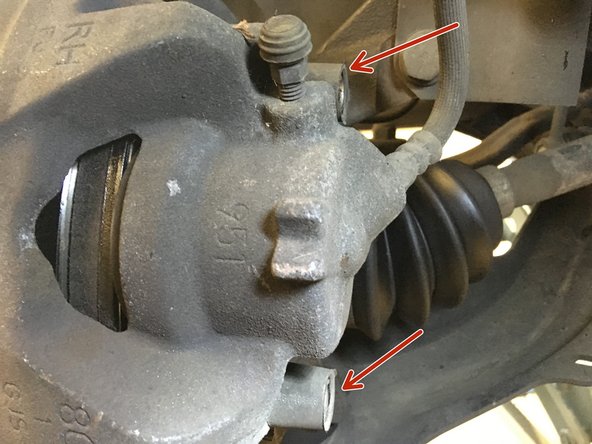

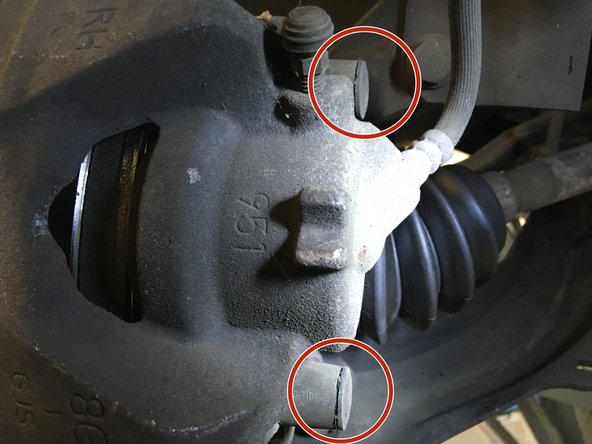

  17. Remonter les cache de l'étrier Remonter les cache de l'étrier

    • Remonter les cache de l'étrier

    Modifier

  18. Remonter l'agrafe de l'étrier à l'aide du tournevis plat Remonter l'agrafe de l'étrier à l'aide du tournevis plat

    • Remonter l'agrafe de l'étrier à l'aide du tournevis plat

    Modifier

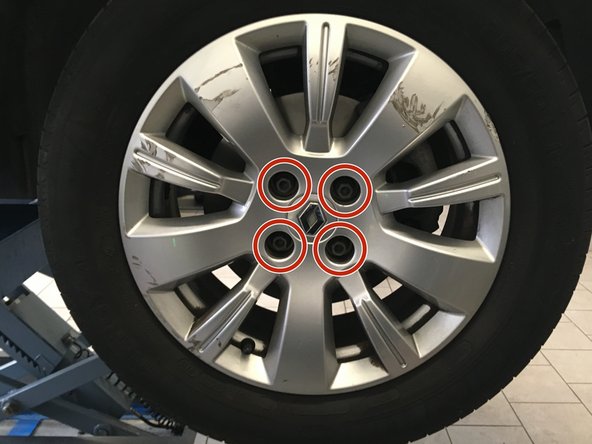

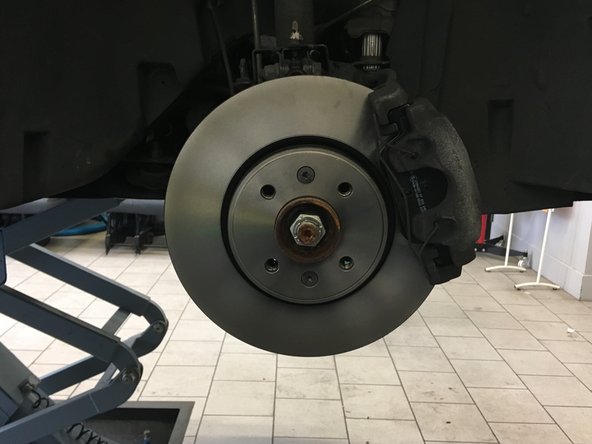

  19. Remonter la roue Serrer les vis au couple à l'aide de la clé dynamométrique

    • Remonter la roue

    • Serrer les vis au couple à l'aide de la clé dynamométrique

    Modifier

  20. Faite de même pour l'autre coté

    • Faite de même pour l'autre coté

    • Remonter les roues en respectant les couples de serrage

    • Reposer le véhicule au sol

    • Pomper plusieurs fois sur la pédale de frein

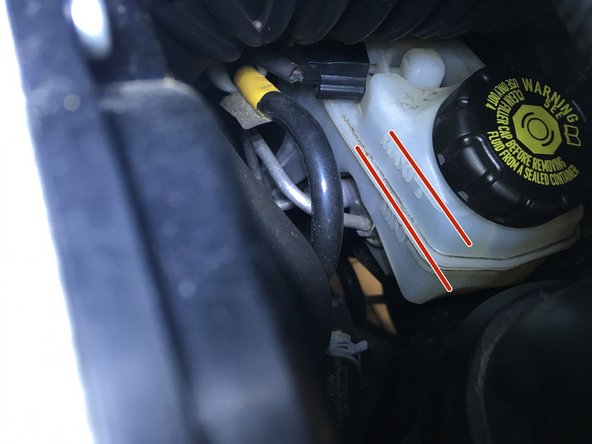

    • Vérifier le niveau de liquide de frein qui doit ce trouver entre le mini et le maxi

    • Les premier freinage doivent être effectué a faible allure pour déglacer les frein

    Modifier
Conclusion

Il est nécessaire d'effectuer un rodage de 500 km après le remplacement des frein avant.

7 autres ont terminé cette réparation.

Auteur

avec 1 autre contributeur

dlychar

Membre depuis le 09/10/2017

10 089 Réputation

70 tutoriels rédigés

7 commentaires

Pas de graisse cuivré entre le disque et le support?

vermetal - Réponse

bonjour coment monter les plaquette avec les agraffes ?faut il enlever les agrafes a un moment dite moi .dans ma boite g 2 plaquette avec agraffe et deux sans comment sa marche auriez vous une video?

yanne62 - Réponse

Bonjour.

penser lors du remontage de la chape à mettre un peu de frein filet sur les vis

gerard delplanque - Réponse

C est un embout T40 pour les vis de maintien du disque

Jacques PONTOIZEAU - Réponse

Bonjour, vous écrivez : serrer au couple avec une clé dynamométrique. très bien mais quel couple? (même + ou -)

Mariano LARREN - Réponse
