  1. Véhicule au sol, desserrez d'un tour les écrous de fixation de la roue avant gauche
    • Véhicule au sol, desserrez d'un tour les écrous de fixation de la roue avant gauche

    • Lever le véhicule et terminer la dépose de la roue

  2. Desserrer la bride de maintiens de la liaison col de cygne => silencieux Desserrer la bride de maintiens de la liaison col de cygne => silencieux
    • Desserrer la bride de maintiens de la liaison col de cygne => silencieux

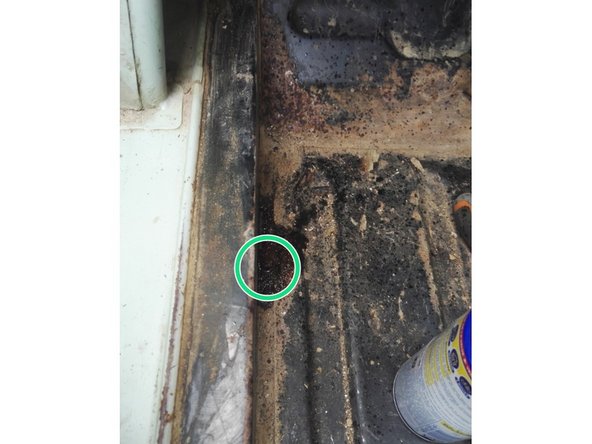

  3. Dévisser les 2 silents blocs (arrachés sur la photo). Le silent bloc rouge, les 2 écrous sont visibles de l'extérieur, celui en vert, l'écrou de liaison au chassis se trouve sous la moquette de plancher Dévisser les 2 silents blocs (arrachés sur la photo). Le silent bloc rouge, les 2 écrous sont visibles de l'extérieur, celui en vert, l'écrou de liaison au chassis se trouve sous la moquette de plancher
    • Dévisser les 2 silents blocs (arrachés sur la photo). Le silent bloc rouge, les 2 écrous sont visibles de l'extérieur, celui en vert, l'écrou de liaison au chassis se trouve sous la moquette de plancher

  4. Tirer sur le silencieux (en l'éloignant de la voiture, dans le même axe que la dépose d'une roue) pour extraire la ligne complète (Ne pas hésiter à tirer "fort") la rouille à tendance à souder la liaison col de cygne-silencieux Ouvrir les 2 écrous de fixation du col de cygne et le retirer Comparer les éléments de l'ancienne ligne et de la nouvelle
    • Tirer sur le silencieux (en l'éloignant de la voiture, dans le même axe que la dépose d'une roue) pour extraire la ligne complète (Ne pas hésiter à tirer "fort") la rouille à tendance à souder la liaison col de cygne-silencieux

    • Ouvrir les 2 écrous de fixation du col de cygne et le retirer

    • Comparer les éléments de l'ancienne ligne et de la nouvelle

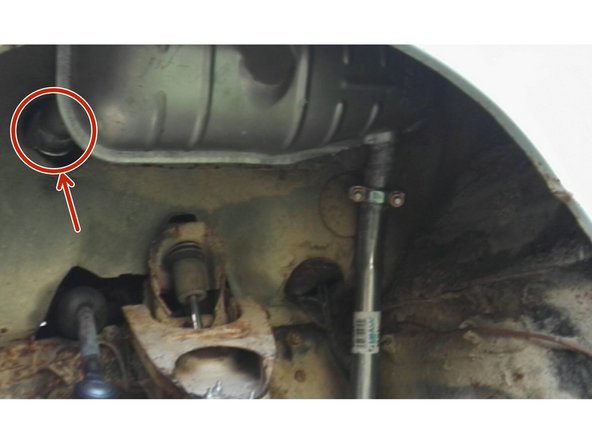

  5. Prémonter le silencieux + la pièce coudée (retour du passage de roue) ainsi que le reste de la ligne Mettre en place le nouveau col de cygne et serrer la bride Mettre en place l'ensemble prémonté et l'enmmancher dans le col de cygne, serrer le collier de fixation
    • Prémonter le silencieux + la pièce coudée (retour du passage de roue) ainsi que le reste de la ligne

    • Mettre en place le nouveau col de cygne et serrer la bride

    • Mettre en place l'ensemble prémonté et l'enmmancher dans le col de cygne, serrer le collier de fixation

  6. Emmancher le reste de la ligne, serrer le collier de fixation (vert) et mettre en place les silents blocs et les serrer (rouge)
    • Emmancher le reste de la ligne, serrer le collier de fixation (vert) et mettre en place les silents blocs et les serrer (rouge)

    • Remonter la roue et reposer le véhicule au sol et controler le serrage de la roue

    • Démarrer le véhicule et vérifier l'étanchéité de la ligne
