  1. Débrancher la batterie
    • Débrancher la batterie

  2. Bien repérer l'ordre de branchement des fils d'allumage L'ordre d'allumage est 1 3 4 2. Ce qui veut dire étincelle au 1er cylindre puis 3ième puis 4 et enfin 2ième. Sachant que le doigt allumeur tourne dans le sens des aiguilles d'une montre. Le 1er cylindre est celui côté volant Retirer les clips de fixation de la tête de d'allumage, il y en à 2 un en face de l'autre
    • Bien repérer l'ordre de branchement des fils d'allumage

    • L'ordre d'allumage est 1 3 4 2. Ce qui veut dire étincelle au 1er cylindre puis 3ième puis 4 et enfin 2ième. Sachant que le doigt allumeur tourne dans le sens des aiguilles d'une montre. Le 1er cylindre est celui côté volant

    • Retirer les clips de fixation de la tête de d'allumage, il y en à 2 un en face de l'autre

    • Tirer vers le haut pour extraire la tête de d'allumage

  3. Tirer vers le haut pour l'enlever puis mettre le neuf à la place en jaune le nouveau doigt allumeur et en rouge l'ancien doigt allumeur

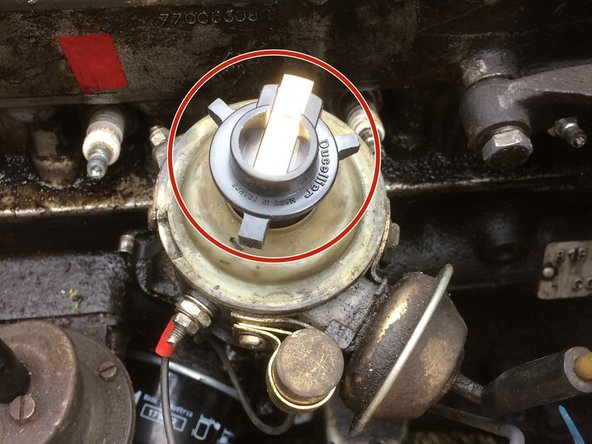

    • Tirer vers le haut pour l'enlever puis mettre le neuf à la place

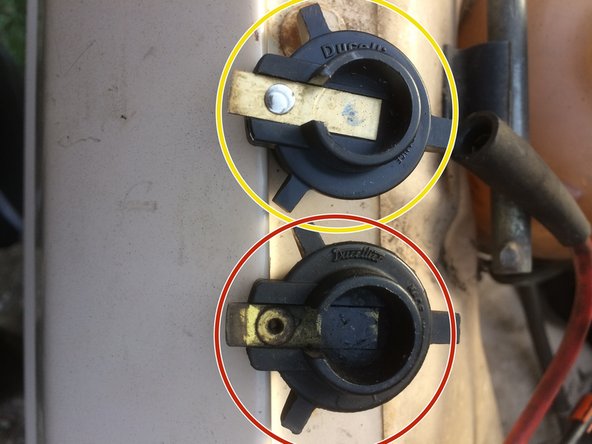

    • en jaune le nouveau doigt allumeur et en rouge l'ancien doigt allumeur

  4. Poser de la nouvelle tête d'allumage à l'emplacement prévu et bien mettre les deux clips Rebrancher les 5 fils allumeur ( 4 aux bougie et 1 à la bobine d'allumage) à gauche l'ancienne tête d'allumage et à droite la nouvelle tête d'allumage
    • Poser de la nouvelle tête d'allumage à l'emplacement prévu et bien mettre les deux clips

    • Rebrancher les 5 fils allumeur ( 4 aux bougie et 1 à la bobine d'allumage)

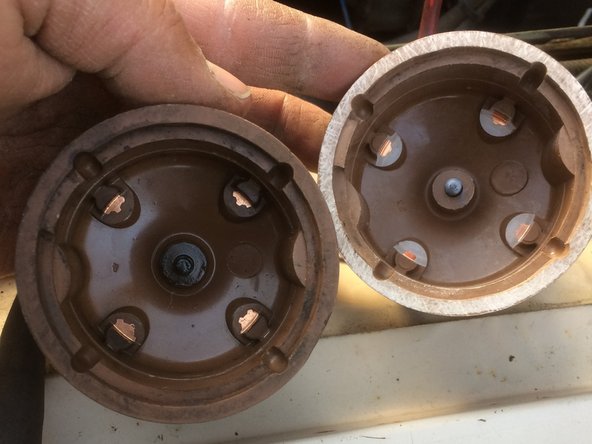

    • à gauche l'ancienne tête d'allumage et à droite la nouvelle tête d'allumage

    • rebrancher la batterie

    • voila c'est terminer

Ligne d'arrivée

2 autres ont terminé cette réparation.

VERGNE SCEA

Membre depuis le 03/02/2017

219 Réputation

2 tutoriels rédigés

Un commentaire

Je débranche les fils 1 par 1 pour les rebrancher directement sur la nouvelle tête. Ça évite les erreurs.

Attention la tête à un detrompeur, elle ne peut pas être à l envers !!!
